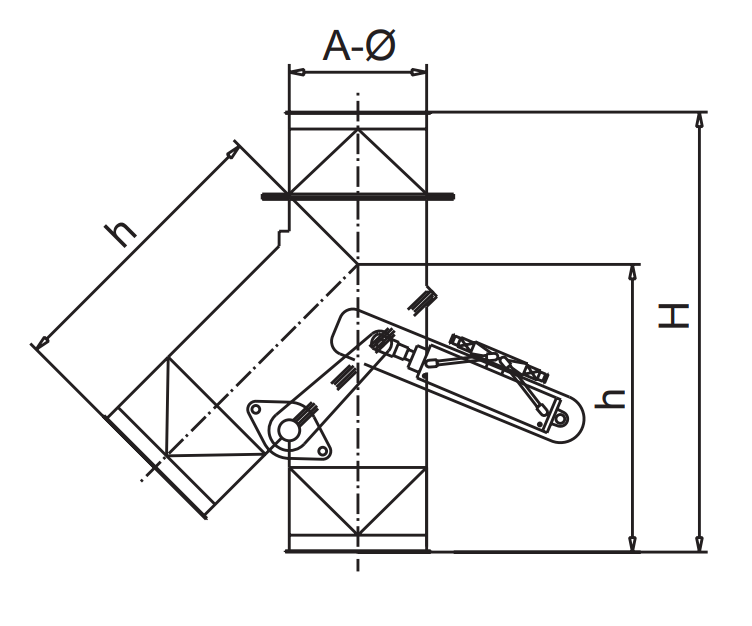

2-utas aszimmetrikus váltó (45°) pneumatikus
Leírás
2-utas aszimmetrikus váltó 45° – Kézi és pneumatikus kivitelben
Ez a robusztus kialakítású 2-utas aszimmetrikus váltó a HENNLICH moduláris csőrendszerek elengedhetetlen eleme. Kifejezetten arra tervezték, hogy megbízható anyagáramlás-irányítást tegyen lehetővé gravitációs és pneumatikus rendszerekben egyaránt. A 45°-os elágazási szög és a speciális tömítési megoldások biztosítják a hatékony működést még finom szemcséjű vagy lisztszerű anyagok esetén is.
A termék elérhető kézi és pneumatikus működtetésű változatban is, így rugalmasan illeszthető automatizált vagy manuális technológiai sorokba.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | falvastagság | alapanyag | szög | működési mód | névleges átmérő 1 (mm) | |
|---|---|---|---|---|---|---|
|
14-2WW100/45-E3
2- ágú visszafordító DN100, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 100 |
További információ a bejelentkezést követően
|
|
14-2WW125/45-E3
2- ágú visszafordító DN125, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 125 |
További információ a bejelentkezést követően
|
|
14-2WW140/45-E3
2- ágú visszafordító DN140, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 140 |
További információ a bejelentkezést követően
|
|
14-2WW150/45-E3
2- ágú visszafordító DN150, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 150 |
További információ a bejelentkezést követően
|
|
14-2WW150/45L-P3
2- ágú visszafordító DN150, 45° asszim. 3 mm anyagvastagság, St 12.03 |
3 mm | Porfestett acél | 45 fok | kézi | 150 |
További információ a bejelentkezést követően
|
|
14-2WW160/45-E3
2- ágú visszafordító DN160, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 160 |
További információ a bejelentkezést követően
|
|
14-2WW180/45-E3
2- ágú visszafordító DN180, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 180 |
További információ a bejelentkezést követően
|
|
14-2WW200/45-E3
2- ágú visszafordító DN200, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 200 |
További információ a bejelentkezést követően
|
|
14-2WW224/45-E3
2- ágú visszafordító DN224, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 224 |
További információ a bejelentkezést követően
|
|
14-2WW250/45-E3
2- ágú visszafordító DN250, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 250 |
További információ a bejelentkezést követően
|
|
14-2WW280/45-E3
2- ágú visszafordító DN280, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 280 |
További információ a bejelentkezést követően
|
|
14-2WW300/45-E3
2- ágú visszafordító DN300, 45° asszim. 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | Rozsdamentes acél 1.4301 | 45 fok | kézi | 300 |
További információ a bejelentkezést követően
|
Működési elv
A váltó belsejében egy csappantyú (nyelv) tereli az anyagot vagy a levegőt a kívánt irányba. A speciális aszimmetrikus kialakítás (45°) lehetővé teszi, hogy a fő áramlási irányból egy mellékágra tereljük az anyagot minimális turbulenciával.
Beépítési útmutató:
- Termékelosztás esetén (gravitációs): A beépítés a rajz szerinti helyzetben, vagy 180°-kal elforgatva lehetséges (függőleges tengely).
- Levegőelosztás esetén: A beépítési helyzet tetszőleges (bármilyen szögben beépíthető).
-
Anyaghasználat: Rozsdamentes acél kivitel esetén (pl. élelmiszeripar) csak a termékkel érintkező részek készülnek 1.4301-es anyagból.
Alkalmazási terület
Ez a 2-utas váltó ideális választás olyan ipari környezetekben, ahol szemcsés és lisztes termékek továbbítása történik.
- Gravitációs anyagmozgatás: Termékek szabad esésben történő irányítására (pl. silók alatt, garatoknál).
- Pneumatikus rendszerek: Levegőelosztásra és légtechnikai rendszerekbe is integrálható.
- Magas higiéniai/tömítési követelmények: Olyan helyeken, ahol a porszivárgás nem megengedett (fokozott tömítési igények).
-
Gyors technológiák: Alkalmas olyan rendszerekbe, ahol rövid kapcsolási időkre van szükség.
Előnyök
- Megbízható váltás anyagáramlás közben: Az alsó elhelyezésű tengelykialakításnak köszönhetően a váltó akkor is átkapcsolható, amikor a szemcsés vagy lisztes anyag szabadon áramlik (nem szorul meg).
- Hosszú élettartam: Extra megerősített alapburkolat a kopásállóság és stabilitás érdekében.
- Kiváló tömítettség: A ház kiszélesített kialakítása biztosítja, hogy a csappantyú tömítése teljes felületen felfeküdjön (O-gyűrűs tengelytömítés és Y-karimás csapágyegységek).
- Karbantartásbarát: A csappantyú tömítése könnyen cserélhető, növelve a rendszer rendelkezésre állását.
-
Rugalmasság: Egy bemenet/két kimenet, vagy két bemenet/egy kimenet elrendezésben is használható.
Műszaki adatok
Tulajdonság | Adat / Leírás |
| Típus | 2-utas aszimmetrikus váltó |
| Elágazási szög | 45° |
| Működtetés | Kézi vagy pneumatikus |
| Csatlakozás | Szorítógyűrűs perem |
| Tömítés | Cserélhető csappantyútömítés, O-gyűrűs tengelytömítés |
| Csapágyazás | Y-karimás csapágyegységek |
| Anyagminőség | Igény szerint (Rozsdamentes kivitelnél 1.4301 érintkező felületek) |
