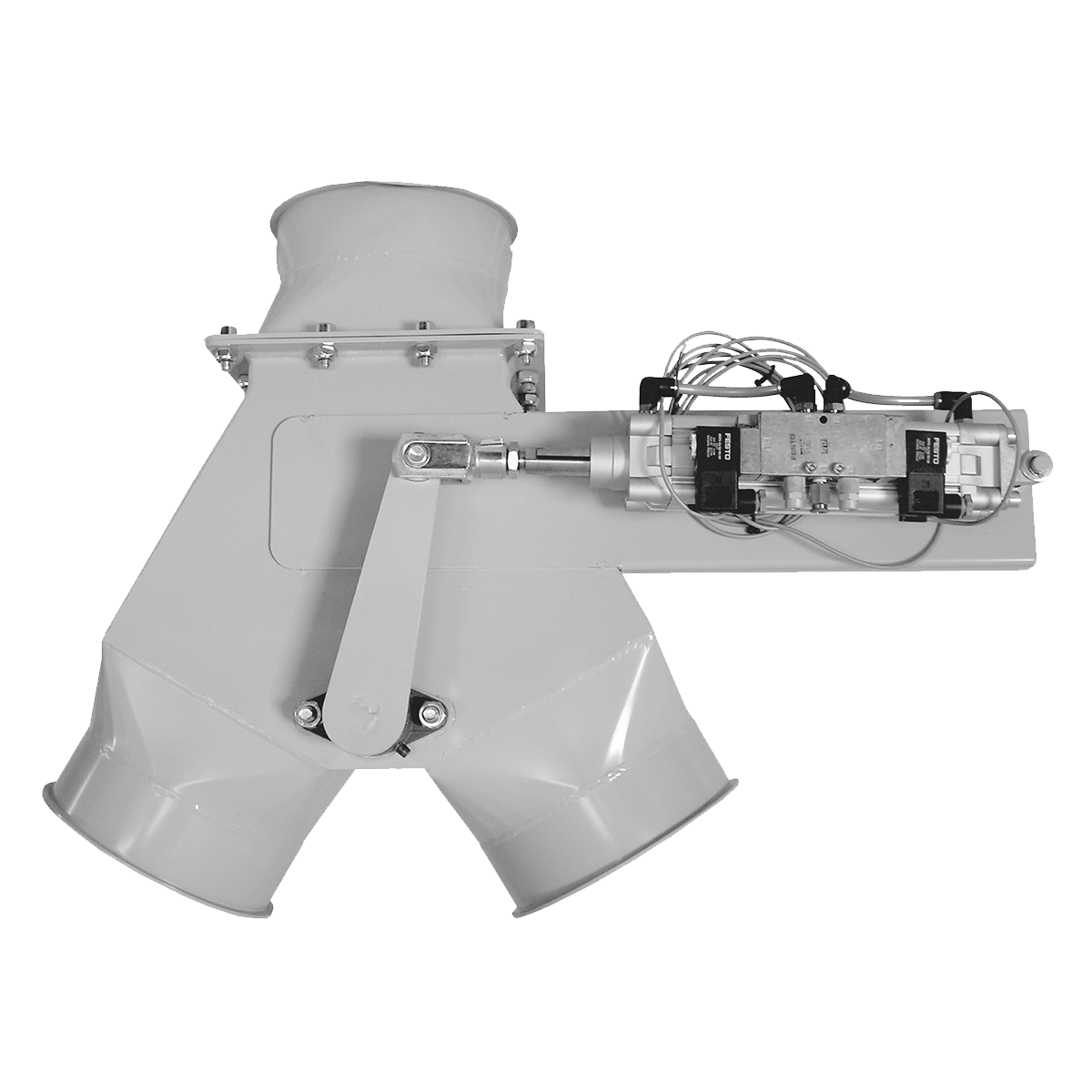

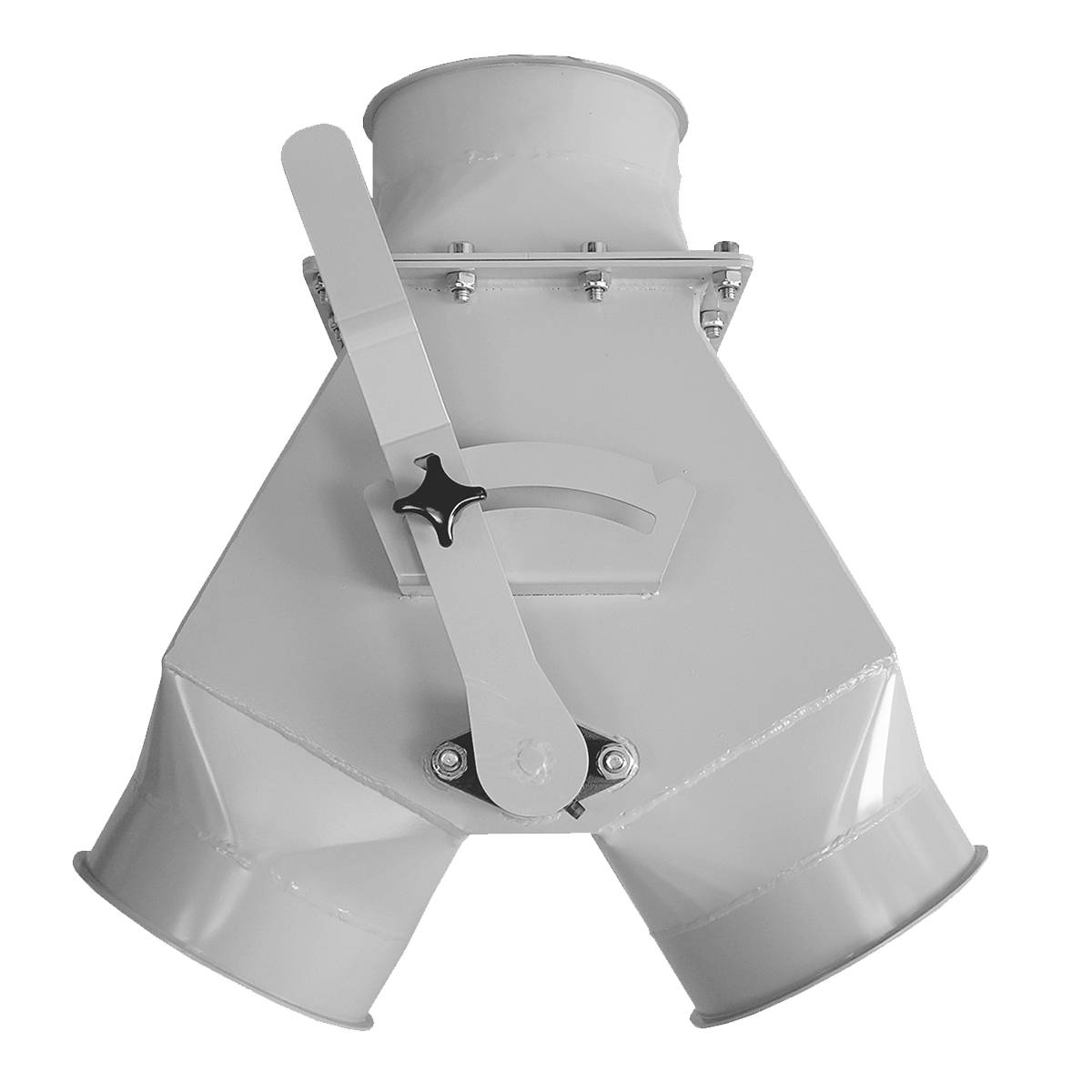

2-utas szimmetrikus váltó 60° – Kézi és pneumatikus kivitelben
Ez a nagyteljesítményű 2-utas szimmetrikus váltó (Y-váltó) a csőrendszerek központi elosztó eleme. A 60°-os szimmetrikus kialakítás optimális anyagáramlást biztosít, amikor egy bemenő ágat két egyenrangú kimenetre kell szétválasztani, vagy két forrásból egy közös ágba terelni az anyagot.
A robusztus felépítésnek és a precíz tömítési technológiának köszönhetően kiválóan alkalmas porok, granulátumok és lisztszerű anyagok megbízható irányítására gravitációs és légtechnikai rendszerekben.
Elérhető kézi és pneumatikus működtetésű változatban is.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | falvastagság | szög | RAL-szín | működési mód | típus | csatlakozási típus | alapanyag | névleges átmérő 1 (mm) | hossz (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
|
14-2WW100/60-E3
2- ágú visszafordító DN100, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 100 | – |
További információ a bejelentkezést követően
|
|
14-2WW100/60-P3
2- ágú visszafordító DN100, 60° 3 mm anyagvastagság, St 12.03 |
3 mm | 60 fok | 7_032 | pneumatikus | 2-ágú | Feszítőgyűrű | Porfestett acél | 100 | – |
További információ a bejelentkezést követően
|
|
14-2WW125/45L-P3
2- ágú visszafordító DN125, 45° 3 mm anyagvastagság, St 12.03 '' |
3 mm | 45 fok | 7_032 | kézi | 2-ágú | Feszítőgyűrű | Porfestett acél | 125 | 400 |
További információ a bejelentkezést követően
|
|
14-2WW125/60-E3
2- ágú visszafordító DN125, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 125 | – |
További információ a bejelentkezést követően
|
|
14-2WW125/60-P3
2- ágú visszafordító DN125, 60° 3 mm anyagvastagság, St 12.03 |
3 mm | 60 fok | 7_032 | pneumatikus | 2-ágú | Feszítőgyűrű | Porfestett acél | 125 | – |
További információ a bejelentkezést követően
|
|
14-2WW140/60-E3
2- ágú visszafordító DN140, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 140 | – |
További információ a bejelentkezést követően
|
|
14-2WW140/60-P3
2- ágú visszafordító DN140, 60° 3 mm anyagvastagság, St 12.03 |
3 mm | 60 fok | 7_032 | pneumatikus | 2-ágú | Feszítőgyűrű | Porfestett acél | 140 | – |
További információ a bejelentkezést követően
|
|
14-2WW150/60-E3
2- ágú visszafordító DN150, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 150 | – |
További információ a bejelentkezést követően
|
|
14-2WW150/60-P3
2- ágú visszafordító DN150, 60° 3 mm anyagvastagság, St 12.03 |
3 mm | 60 fok | 7_032 | pneumatikus | 2-ágú | Feszítőgyűrű | Porfestett acél | 150 | – |
További információ a bejelentkezést követően
|
|
14-2WW160/60-E3
2- ágú visszafordító DN160, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 160 | – |
További információ a bejelentkezést követően
|
|
14-2WW160/60-P3
2- ágú visszafordító DN160, 60° 3 mm anyagvastagság, St 12.03 |
3 mm | 60 fok | 7_032 | pneumatikus | 2-ágú | Feszítőgyűrű | Porfestett acél | 160 | – |
További információ a bejelentkezést követően
|
|
14-2WW180/60-E3
2- ágú visszafordító DN180, 60° 3 mm anyagvastagság, rozsdamentes acél 1.4301 |
3 mm | 60 fok | – | pneumatikus | 2-ágú | Feszítőgyűrű | Rozsdamentes acél 1.4301 | 180 | – |
További információ a bejelentkezést követően
|
Működési elv
A váltó egy belső csappantyú segítségével tereli az anyagot a két szimmetrikus, 60°-os szögben álló kimenet valamelyikébe. A szimmetrikus kialakítás előnye, hogy mindkét ágban hasonló áramlási viszonyok alakulnak ki.
Beépítési útmutató:
- Termékelosztás (Gravitációs): A beépítés a rajz szerinti helyzetben, vagy 180°-kal elforgatva (függőleges tengelymentén) javasolt a helyes anyagáramlás érdekében.
- Levegőelosztás: A beépítési helyzet tetszőleges.
- Anyagminőség: Rozsdamentes acél verzió esetén csak a termékkel közvetlenül érintkező alkatrészek készülnek 1.4301-es anyagból, a ház külső megerősítései eltérőek lehetnek.
Alkalmazási terület
A 60°-os szimmetrikus váltó elsősorban ott előnyös, ahol az anyagáramlást két irányba kell elosztani egyenlő feltételek mellett, vagy helytakarékos elrendezésre van szükség.
- Ömlesztett anyagok kezelése: Szemcsés és lisztes termékek (gabona, műanyag granulátum, cement, liszt) szabad esésű (gravitációs) továbbítása.
- Légtechnika: Levegőelosztó rendszerként is funkcionál.
- Magas tömítési igény: Alkalmas olyan technológiákhoz, ahol kritikus a pormentes üzemelés.
- Gyors ciklusidők: Rövid kapcsolási időket igénylő folyamatokhoz tervezve.
- Funkció: Termék- és levegőelosztás (1 bemenet -> 2 kimenet, vagy 2 bemenet -> 1 kimenet).
Előnyök
- Kapcsolás anyagáramlás közben: A speciális, alul elhelyezett tengelykialakítás lehetővé teszi a váltást akkor is, amikor a szemcsés vagy lisztes termék éppen áramlik a csőben (nincs megszorulás).
- Kiemelkedő tartósság: Extra megerősített alapburkolat a nagy igénybevételhez.
- Szivárgásmentes zárás: A ház a csappantyútömítés érintkezési felületénél kiszélesített kialakítású, így a tömítés nem nyíródik, és tökéletesen zár.
- Hosszú élettartam: Y-karimás csapágyegységekkel és O-gyűrűs tengelytömítéssel szerelve a por elleni védelem érdekében.
-
Könnyű karbantartás: A csappantyú nyelve cserélhető tömítéssel rendelkezik.
Műszaki adatok
| Tulajdonság | Adat |
| Típus | 2 utas szimmetrikus váltó (Y-váltó) |
| Szög | 60° (Szimmetrikus) |
| Működtetés | Kézi karos vagy pneumatikus hengerrel |
| Rendszer | Szorítógyűrűs csatlakozású |
| Csapágyazás | Y-karimás egységek, külső szerelésű |
| Tömítés | Cserélhető csappantyútömítés, O-gyűrűs tengelytömítés |
| Alkalmazható közegek | Porok, granulátumok, levegő |
