Leírás
A radiális O-gyűrű előfeszítés lehetővé teszi a rúddal történő kis mértékű kitérések kiegyenlítését anélkül, hogy a tömítés veszélybe kerülne.
Az O-gyűrű által biztosított statikus tömítés megbízhatóan megakadályozza a szennyeződések és nedvesség behatolását a horony aljáról.
Kettős szennylehúzók alkalmazásakor előfordulhat, hogy a lehúzó és a rúdtömítés között nyomás épül fel, különösen, ha az előtte beépített rúdtömítés visszavezető képessége alacsony.
Ezért ajánlott a kettős szennylehúzó előtt egy nyomáskiegyenlítő furat kialakítása, amely megakadályozza, hogy a nyomás hatására a lehúzó kiessen a horonyból.
Kérdése van? Segítünk!
| Tételszám | belsï átmérï (mm) | beépítési magasság (mm) | rögzítï kötés (mm) | külsï átmérï (mm) | |
|---|---|---|---|---|---|
| 012018050-2259A16N | 12 | 5 | 13,5 | 18,8 |
További információ a bejelentkezést követően
|
| 014020050-2258A16N | 14 | 5 | 15,5 | 20,8 |
További információ a bejelentkezést követően
|
| 016022050-2259A16N | 16 | 5 | 17,5 | 22,8 |
További információ a bejelentkezést követően
|
| 018024050-2258A16N | 18 | 5 | 19,5 | 24,8 |
További információ a bejelentkezést követően
|
| 020026050-2258A16N | 20 | 5 | 21,5 | 26,8 |
További információ a bejelentkezést követően
|
| 022028050-2258A16N | 22 | 5 | 23,5 | 28,8 |
További információ a bejelentkezést követően
|
| 022030060-2259A16N | 22 | 6 | 23,5 | 30,8 |
További információ a bejelentkezést követően
|
| 025031050-2258A16N | 25 | 5 | 26,5 | 31,8 |
További információ a bejelentkezést követően
|
| 025032050-2259A16N | 25,4 | 5 | 26,9 | 32,2 |
További információ a bejelentkezést követően
|
| 028034050-2258A16N | 28 | 5 | 29,5 | 34,8 |
További információ a bejelentkezést követően
|
| 030036050-2258A16N | 30 | 5 | 31,5 | 36,8 |
További információ a bejelentkezést követően
|
| 032038050-2258A16N | 32 | 5 | 33,5 | 38,8 |
További információ a bejelentkezést követően
|
| 033039050-2259A16N | 33 | 5 | 34,5 | 39,8 |
További információ a bejelentkezést követően
|
| 033041063-2259A16N | 33 | 6,3 | 34,5 | 41,8 |
További információ a bejelentkezést követően
|
| 034040050-2259A16N | 34 | 5 | 35,5 | 40,8 |
További információ a bejelentkezést követően
|
| 035041050-2258A16N | 35 | 5 | 36,5 | 41,8 |
További információ a bejelentkezést követően
|
| 036042050-2258A16N | 36 | 5 | 37,5 | 42,8 |
További információ a bejelentkezést követően
|
| 038044050-2259A16N | 38 | 5 | 39,5 | 44,8 |
További információ a bejelentkezést követően
|
| 040046050-2258A16N | 40 | 5 | 41,5 | 46,8 |
További információ a bejelentkezést követően
|
| 040048063-2258A16N | 40 | 6,3 | 41,5 | 48,8 |
További információ a bejelentkezést követően
|
| 042048050-2258A16N | 42 | 5 | 43,5 | 48,8 |
További információ a bejelentkezést követően
|
| 042050063-2259A16N | 42 | 6,3 | 43,5 | 50,8 |
További információ a bejelentkezést követően
|
| 045051050-2258A16N | 45 | 5 | 46,5 | 51,8 |
További információ a bejelentkezést követően
|
| 045053063-2258A16N | 45 | 6,3 | 46,5 | 53,8 |
További információ a bejelentkezést követően
|
Összeszerelés

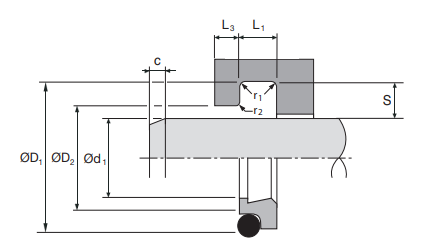

Körülbelül 30 mm-es rúdmérettől kezdve az A116 típusú szennylehúzó zárt horonyba bepattintható.
Először helyezze el az O-gyűrűt a horony alján úgy, hogy az ne csavarodjon meg, és egyenesen feküdjön a horonyban.
Ezután a műanyag részt legjobb oválisra deformálni, majd axiálisan kifeszíteni, és körkörösen a horonyba bepattintani.
Amennyiben a veseszerű alakváltozás elkerülhetetlen, kerülje a hegyes hajlításokat vagy töréseket a műanyag alkatrészen.
Ügyeljen a helyes irányú beépítésre, különösen a tömítő- és lehúzóél pozíciójára!
Végül a szennylehúzót kézzel vagy egy vékony, kúpos szerszámmal kalibrálja a pontos illeszkedés érdekében.
Alkalmazási terület

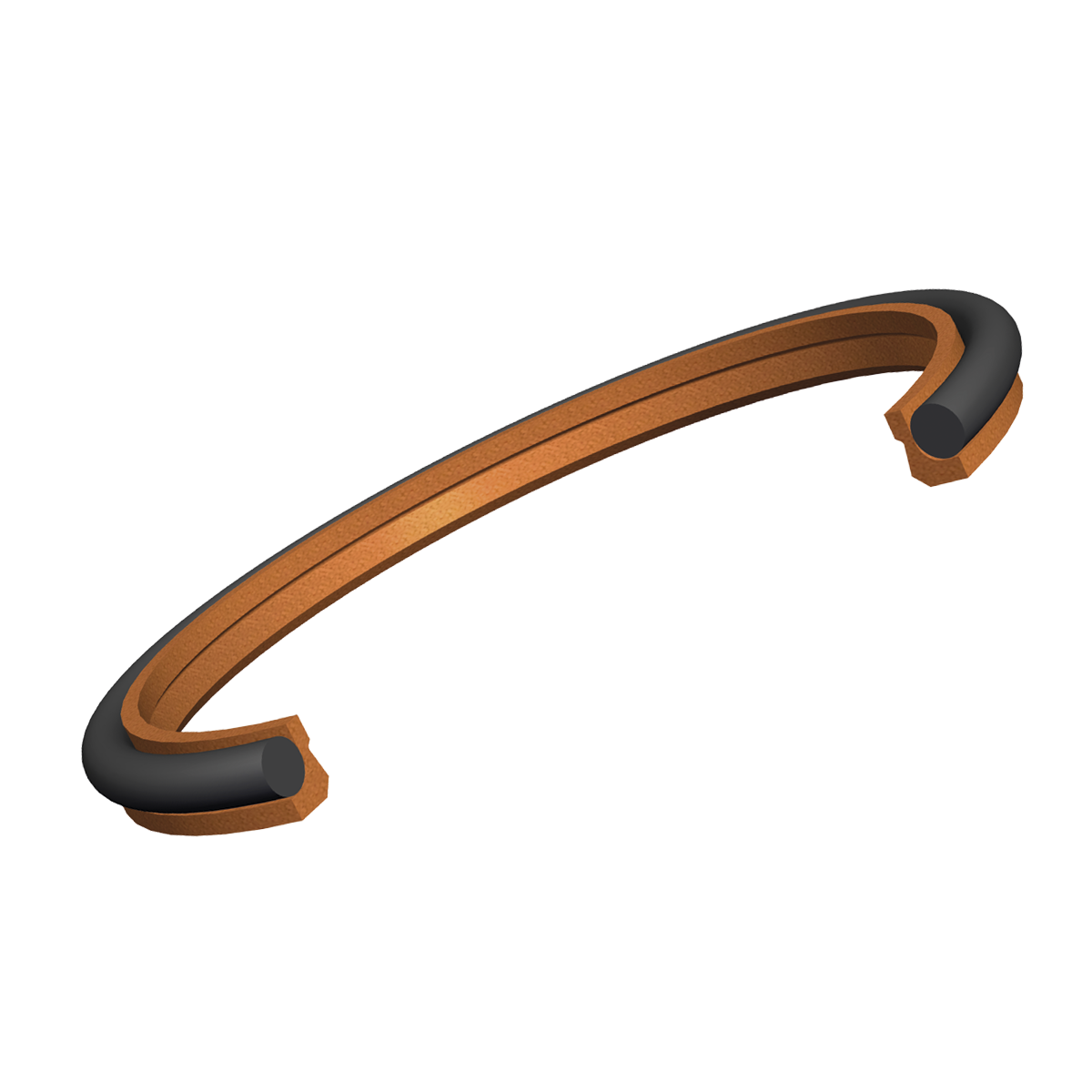

A 116 típusú kettős szennylehúzó úgy van kialakítva, hogy egyrészt eltávolítja a külső szennyeződéseket a dugattyúrúdról, másrészt visszatartja a szivárgó olajfilmet a tömítőtér felől. Így kettős védelmet nyújt kívülről befelé és belülről kifelé is.
Az A116 típust általában jó visszavezető képességgel rendelkező rúdtömítésekkel (pl. S216) együtt alkalmazzák, hogy a rendszer tömítettsége és tisztasága optimális legyen.
Előnyök
- Alacsony súrlódás – nincs „stick-slip” jelenség (nem akad meg és csúszik el hirtelen)
- Jó működési biztonság a különböző anyagkombinációk révén
- Az alkalmazott anyagok variálhatósága lehetővé teszi, hogy mind magas rúdfutási sebességekhez, mind pedig kiváló szennylehúzó teljesítményhez optimalizálható legyen
- Széles anyagválaszték elérhető, amely speciális alkalmazásokhoz is kínál megoldást.
