Leírás
A két O-gyűrű radiális előfeszítése biztosítja a statikus tömítést a horony alján, valamint az egyforma nyomást az külső lehúzóél és a belső tömítőél felületén.
Az A117 szennylehúzó rövid ideig képes elviselni a teljes üzemi nyomást, amennyiben a külső borda (L3 méret) kellően masszív kialakítású.
Ennek ellenére ajánlott egy nyomáskiegyenlítő furat kialakítása a tömítés és a szennylehúzó között, hogy megakadályozzuk a nyomás okozta kifeszülést.
Amennyiben olyan rúdtömítéseket alkalmaznak, amelyeknek jó a visszavezető képességük (pl. S16 vagy S216), a nyomáskiegyenlítő furat bizonyos működési körülmények között elhagyható.
Kérdése van? Segítünk!

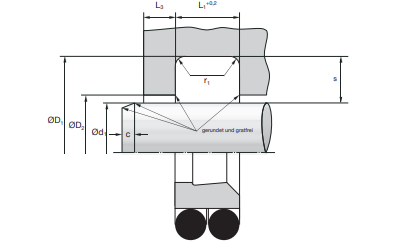

| Tételszám | belsï átmérï (mm) | rögzítï kötés (mm) | külsï átmérï (mm) | beépítési magasság (mm) | |
|---|---|---|---|---|---|
| 012019042-2259A17N | 12 | 13 | 19,6 | 4,2 |
További információ a bejelentkezést követően
|
| 014021042-2258A17N | 14 | 15 | 21,6 | 4,2 |
További információ a bejelentkezést követően
|
| 016023042-2258A17N | 16 | 17 | 23,6 | 4,2 |
További információ a bejelentkezést követően
|
| 018025042-2258A17N | 18 | 19 | 25,6 | 4,2 |
További információ a bejelentkezést követően
|
| 020027042-2258A17N | 20 | 21 | 27,6 | 4,2 |
További információ a bejelentkezést követően
|
| 022029042-2258A17N | 22 | 23 | 29,6 | 4,2 |
További információ a bejelentkezést követően
|
| 025032042-2258A17N | 25 | 26 | 32,6 | 4,2 |
További információ a bejelentkezést követően
|
| 028035042-2258A17N | 28 | 29 | 35,6 | 4,2 |
További információ a bejelentkezést követően
|
| 030037042-2258A17N | 30 | 29 | 37,6 | 4,2 |
További információ a bejelentkezést követően
|
| 032039042-2258A17N | 32 | 33 | 39,6 | 4,2 |
További információ a bejelentkezést követően
|
| 035042042-2258A17N | 35 | 36 | 42,6 | 4,2 |
További információ a bejelentkezést követően
|
| 036043042-2258A17N | 36 | 37 | 43,6 | 4,2 |
További információ a bejelentkezést követően
|
| 036044050-2258A17N | 36 | 37 | 44 | 5 |
További információ a bejelentkezést követően
|
| 038045042-2258A17N | 38 | 39 | 45,6 | 4,2 |
További információ a bejelentkezést követően
|
| 040048063-2258A17N | 40 | 41,5 | 48,8 | 6,3 |
További információ a bejelentkezést követően
|
| 042050063-2259A17N | 42 | 43,5 | 50,8 | 6,3 |
További információ a bejelentkezést követően
|
| 045053063-2258A17N | 45 | 46,5 | 53,8 | 6,3 |
További információ a bejelentkezést követően
|
| 050058063-2258A17N | 50 | 51,5 | 58,8 | 6,3 |
További információ a bejelentkezést követően
|
| 055063063-2259A17N | 55 | 56,5 | 63,8 | 6,3 |
További információ a bejelentkezést követően
|
| 056064063-2258A17N | 56 | 57,5 | 64,8 | 6,3 |
További információ a bejelentkezést követően
|
| 060068063-2258A17N | 60 | 61,5 | 68,8 | 6,3 |
További információ a bejelentkezést követően
|
| 063071063-2258A17N | 63 | 64,5 | 71,8 | 6,3 |
További információ a bejelentkezést követően
|
| 065073063-2258A17N | 65 | 66,5 | 73,8 | 6,3 |
További információ a bejelentkezést követően
|
| 070082081-2258A17N | 70 | 72 | 82,2 | 8,1 |
További információ a bejelentkezést követően
|
Összeszerelés
Körülbelül 30 mm-es rúdmérettől kezdve az A117 típusú szennylehúzó zárt horonyba bepattintható.
Először helyezze el az O-gyűrűket a horony alján úgy, hogy azok ne csavarodjanak meg, és egyenesen feküdjenek a horonyban.
Ezután a műanyag részt legjobb oválisra deformálni, majd axiálisan kifeszíteni, és körkörösen a horonyba bepattintani.
Amennyiben a veseszerű alakváltozás elkerülhetetlen, kerülje a hegyes hajlításokat vagy töréseket a műanyag alkatrészen.
Ügyeljen a helyes irányú beépítésre, különösen a tömítő- és lehúzóél pozíciójára!
Végül a szennylehúzót kézzel vagy egy vékony, kúpos szerszámmal kalibrálja a pontos illeszkedés érdekében.
Alkalmazási terület

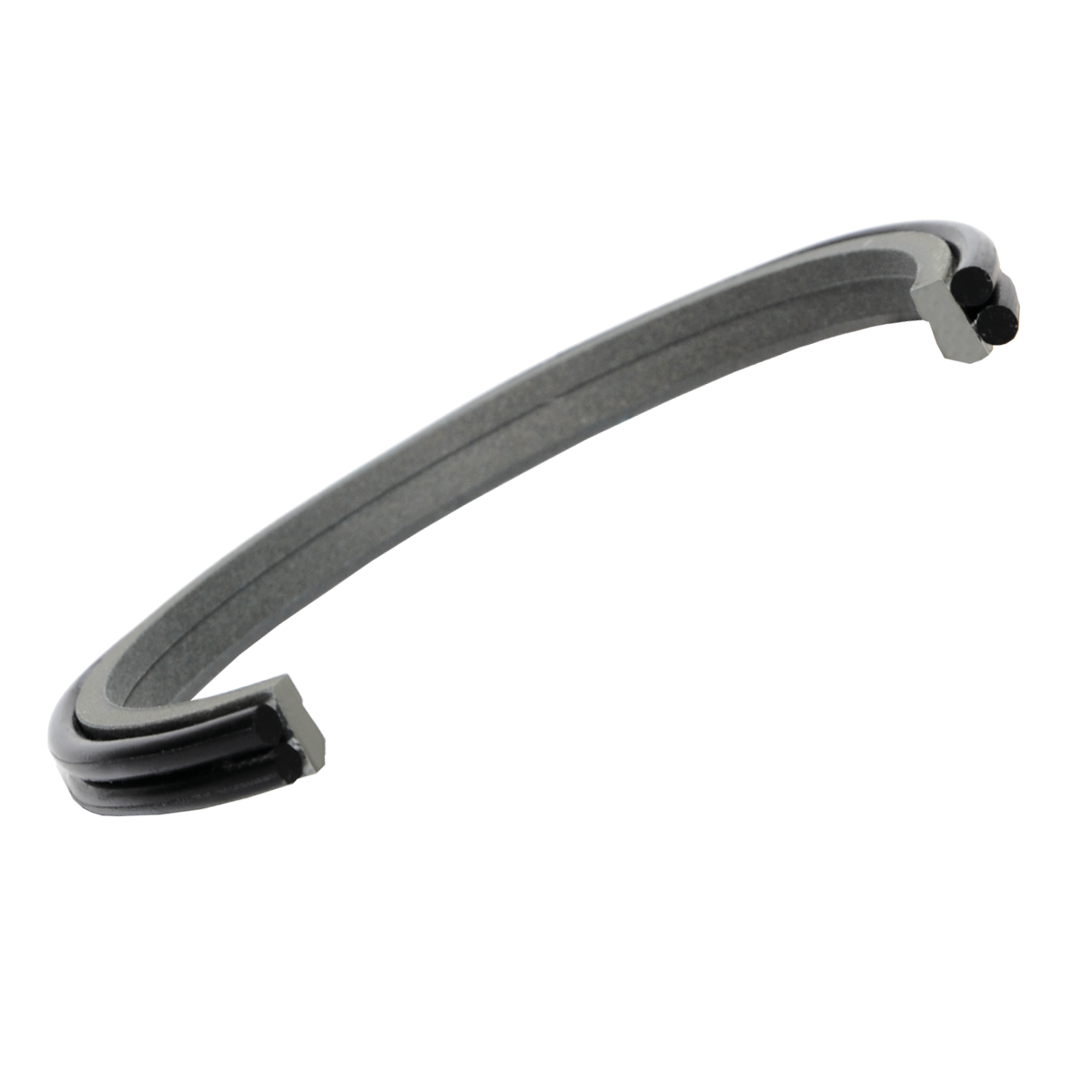

Az A117 egy kettős szennylehúzó, amely egyszerre távolítja el a külső szennyeződéseket a rúdról, és egyúttal lehúzza a szivárgó olajfilm réteget a tömítőtérből.
Előnyök
- Alacsony súrlódás – nincs „stick-slip” (nem akad meg, nem ugrál a mozgás)
- Egyenletes nyomás a lehúzóél és a tömítőél között
- Stabil rögzítés a horonyban
- Rövid ideig képes elviselni a teljes üzemi nyomást
- Kiváló működési megbízhatóság
- Különböző anyagkombinációk alkalmazhatók, amelyek magas ciklusgyorsaság mellett, vagy hosszú löketek esetén is kiváló szennylehúzó teljesítményt biztosítanak
- Széles anyagválaszték áll rendelkezésre, amely speciális alkalmazásokhoz is alkalmas
