Leírás
Az A37 típusú szennylehúzók NBR alapanyagból készülnek, külső fém sarokgyűrűvel, melyet kívülről elasztomer bevonat borít.
A beépített fémgyűrű nagy szerkezeti merevséget biztosít a lehúzó számára, és lehetővé teszi annak pontos illesztését ISO H8 tűrésű fogadófuratokba.
A külső NBR-borítás lehetővé teszi érdesebb felületű furatok használatát is, miközben védelmet nyújt a külső korrózióval szemben.
Kérdése van? Segítünk!
| Tételszám | belsï átmérï (mm) | beépítési magasság (mm) | rögzítï kötés (mm) | külsï átmérï (mm) | |
|---|---|---|---|---|---|
| 00601303-37 | 6 | 3 | 13 |
További információ a bejelentkezést követően
|
|
| 00801403-37M | 8 | 3,5 | 14 |
További információ a bejelentkezést követően
|
|
| 00801503-37M/1 | 8 | 3 | 15 |
További információ a bejelentkezést követően
|
|
| 00802203-37M | 8 | 3 | 22 |
További információ a bejelentkezést követően
|
|
| 01001603-37 | 10 | 3,5 | 16 |
További információ a bejelentkezést követően
|
|
| 01001603-37M | 10 | 3 | 16 |
További információ a bejelentkezést követően
|
|
| 01001805-37M | 10 | 5 | 18 |
További információ a bejelentkezést követően
|
|
| 01002005-37M | 10 | 5 | 20 |
További információ a bejelentkezést követően
|
|
| 01201803-37 | 12 | 3,5 | 18 |
További információ a bejelentkezést követően
|
|
| 01201803-37M | 12 | 3 | 18 |
További információ a bejelentkezést követően
|
|
| 01201805-37M | 12 | 5 | 18 |
További információ a bejelentkezést követően
|
|
| 01202004-37M | 12 | 4 | 20 |
További információ a bejelentkezést követően
|
|
| 01202205-37 | 12 | 5 | 22 |
További információ a bejelentkezést követően
|
|
| 01402003-37 | 14 | 3,5 | 20 |
További információ a bejelentkezést követően
|
|
| 01402203-37 | 14 | 3 | 22 |
További információ a bejelentkezést követően
|
|
| 01402505-37 | 14 | 5 | 25 |
További információ a bejelentkezést követően
|
|
| 01502103-37 | 15 | 3,5 | 21 |
További információ a bejelentkezést követően
|
|
| 01502505-37 | 15 | 5 | 25 |
További információ a bejelentkezést követően
|
|
| 01602203-37 | 16 | 3 | 22 |
További információ a bejelentkezést követően
|
|
| 01602403-37 | 16 | 3,5 | 24 |
További információ a bejelentkezést követően
|
|
| 01602605-37 | 16 | 5 | 26 |
További információ a bejelentkezést követően
|
|
| 01802805-37 | 18 | 5 | 28 |
További információ a bejelentkezést követően
|
|
| 01802807-37 | 18 | 7 | 28 |
További információ a bejelentkezést követően
|
|
| 02002604-37M | 20 | 4 | 26 |
További információ a bejelentkezést követően
|
|

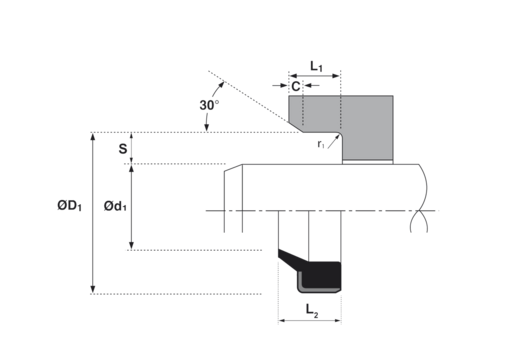

Összeszerelés
A szennylehúzót egyenesen helyezze be a furat beszúrási ferdeségébe (megdöntve beilleszteni tilos!). Az illesztéshez használjon egy hüvelyt, hogy a lehúzóél ne sérüljön meg a besajtolás során.
Alkalmazási terület
Tengelyirányban nyitott házakba történő préseléssel történő beépítésre alkalmas. Könnyű és közepes igénybevételhez ajánlott, például pneumatikus vagy hidraulikus rendszerekben, mérsékelt szennyeződés esetén.
Kialakítás: A beépített fém merevítő gyűrű nagy szerkezeti merevséget biztosít az elemnek, és lehetővé teszi a biztonságos, pontos illesztést ISO H8 tűrésű furatokba.
Műszaki jellemzők:
- Maximális csúszási sebesség (v): 1,0 m/s
-
Üzemi hőmérséklet-tartomány: -30 °C – +100 °C
