Leírás

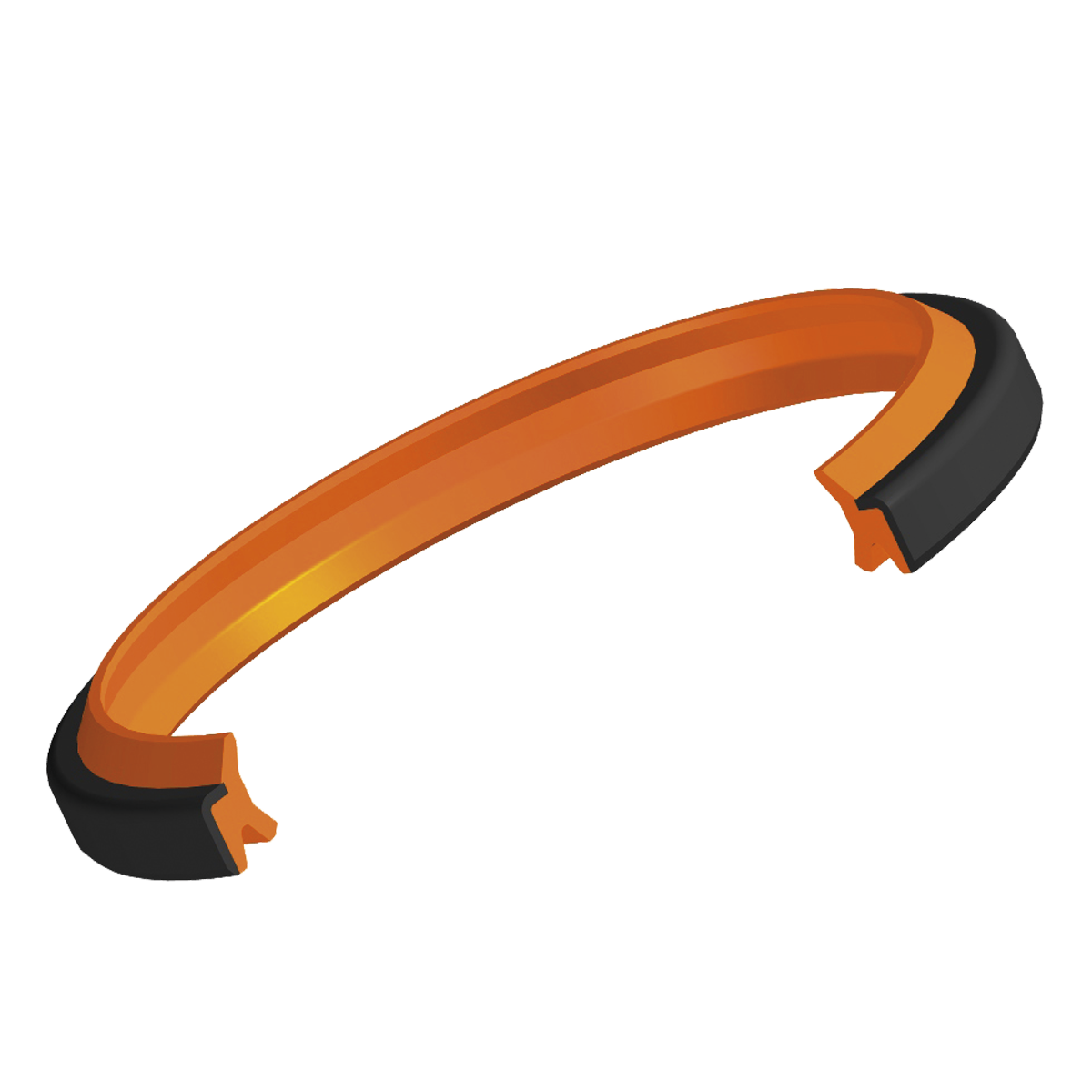

Az A864 típusú szennylehúzót kifejezetten axiálisan nyitott beépítési terekbe történő préselésre tervezték. A termék egy nagy pontosságú poliuretánból készült lehúzóelem, amely össze van vulkanizálva egy korrózióvédett fém megerősítő gyűrűvel.
A kettős lehúzóél-kialakítás lehetővé teszi az olajfilm megbízható eltávolítását a tömítőrendszeren belül, így csökkentve a szivárgást a rúdtömítés irányába. Az A864 különösen alkalmas olajvisszavezetésre képes rúdtömítésekkel, például az S663 típussal való kombinált alkalmazásra.
Az egyszerű szerelhetőség és az, hogy könnyűtől a nehéz terhelésig alkalmazható, az A864-et sokoldalúan használható szennylehúzóvá teszi különböző hidraulikus rendszerekben.
Kérdése van? Segítünk!
| Tételszám | külsï átmérï (mm) | beépítési magasság (mm) | belsï átmérï (mm) | rögzítï kötés (mm) | |
|---|---|---|---|---|---|
| 4680206 | 62 | 7 | 50 |
További információ a bejelentkezést követően
|
|
| 4680506 | 35 | 5 | 25 |
További információ a bejelentkezést követően
|
|
| 4680606 | 40 | 5 | 30 |
További információ a bejelentkezést követően
|
|
| 4680706 | 42 | 6 | 30 |
További információ a bejelentkezést követően
|
|
| 4680806 | 45 | 7 | 35 |
További információ a bejelentkezést követően
|
|
| 4680906 | 47 | 7 | 35 |
További információ a bejelentkezést követően
|
|
| 4681006 | 50 | 5 | 40 |
További információ a bejelentkezést követően
|
|
| 4681106 | 52 | 7 | 40 |
További információ a bejelentkezést követően
|
|
| 4681206 | 55 | 7 | 45 |
További információ a bejelentkezést követően
|
|
| 4681306 | 57 | 7 | 45 |
További információ a bejelentkezést követően
|
|
| 4681406 | 69 | 8 | 55 |
További információ a bejelentkezést követően
|
|
| 4681506 | 74 | 8 | 60 |
További információ a bejelentkezést követően
|
|
| 4681606 | 79 | 8 | 65 |
További információ a bejelentkezést követően
|
|
| 4681706 | 84 | 8 | 70 |
További információ a bejelentkezést követően
|
|
| 4681806 | 89 | 8 | 75 |
További információ a bejelentkezést követően
|
|
| 4681906 | 94 | 8 | 80 |
További információ a bejelentkezést követően
|
|
| 4682006 | 99 | 8 | 85 |
További információ a bejelentkezést követően
|
|
| 4682106 | 104 | 8 | 90 |
További információ a bejelentkezést követően
|
|
| 4682206 | 109 | 8 | 95 |
További információ a bejelentkezést követően
|
|
| 4682306 | 114 | 8 | 100 |
További információ a bejelentkezést követően
|
|
| 4682406 | 126 | 9 | 110 |
További információ a bejelentkezést követően
|
|
| 4682506 | 136 | 9 | 120 |
További információ a bejelentkezést követően
|
|
| 4682606 | 146 | 9 | 130 |
További információ a bejelentkezést követően
|
|
| 4682706 | 160 | 10 | 140 |
További információ a bejelentkezést követően
|
|

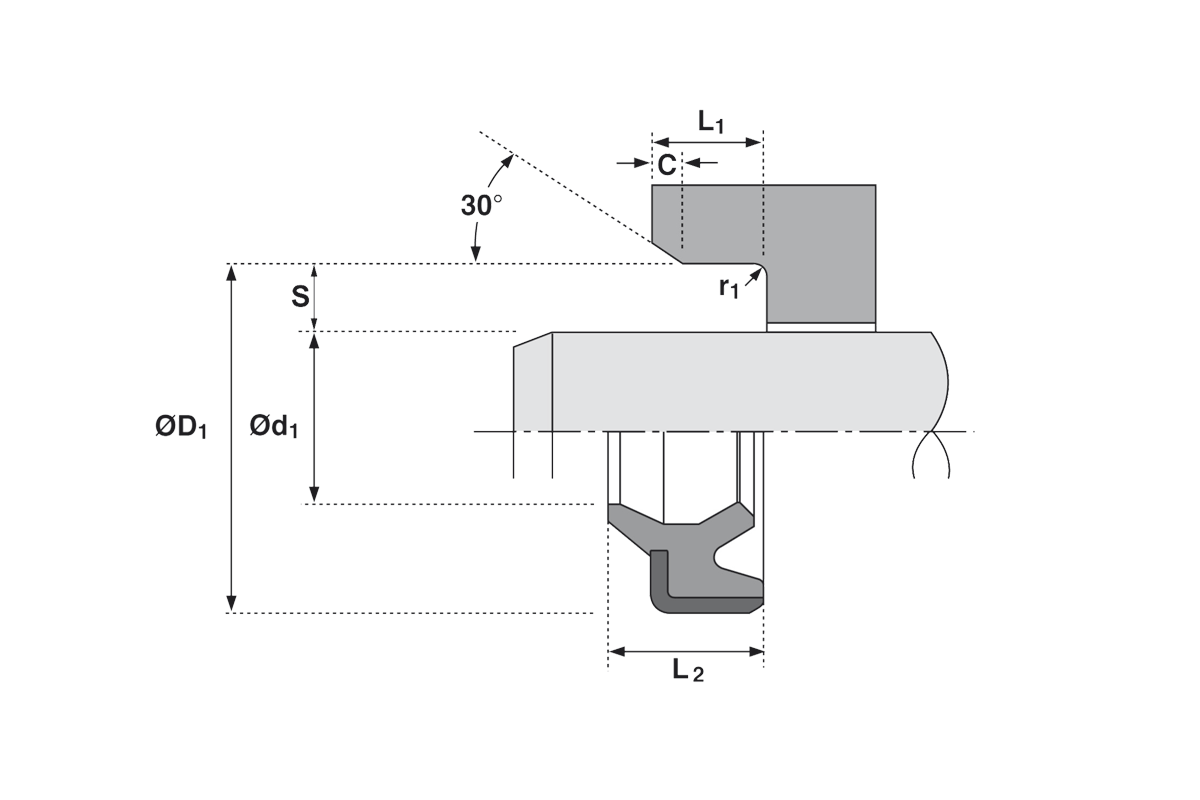

Összeszerelés
A szennylehúzót egyenesen helyezze a furat bevezető letörésébe. (Ne billenjen meg, ne szoruljon be ferdén!)
Ezután egy megfelelő szerelőhüvely segítségével préselje be, hogy a lehúzóél ne sérüljön meg a beépítés során.
Alkalmazási terület
Az A864 típusú szennylehúzót kifejezetten axiálisan nyitott beépítési terekbe való préselésre tervezték.
Kettős lehúzóéllel rendelkezik, amely megbízhatóan eltávolítja az olajfilmet a tömítőrendszeren belül, így csökkenti a szivárgást a rúdtömítés irányába.
Az A864 ideálisan alkalmazható olajvisszavezetésre.
Előnyök
- Egyszerű szerelhetőség
- Nagy pontosságú lehúzóél, amely optimális olajvisszavezetést biztosít
- Korrózióvédelemmel ellátott fém megerősítő gyűrű
-
Alkalmazható könnyű, közepes és nehéz üzemfeltételek mellett egyaránt
