Axiális telikúp fúvóka 490/491-es sorozat

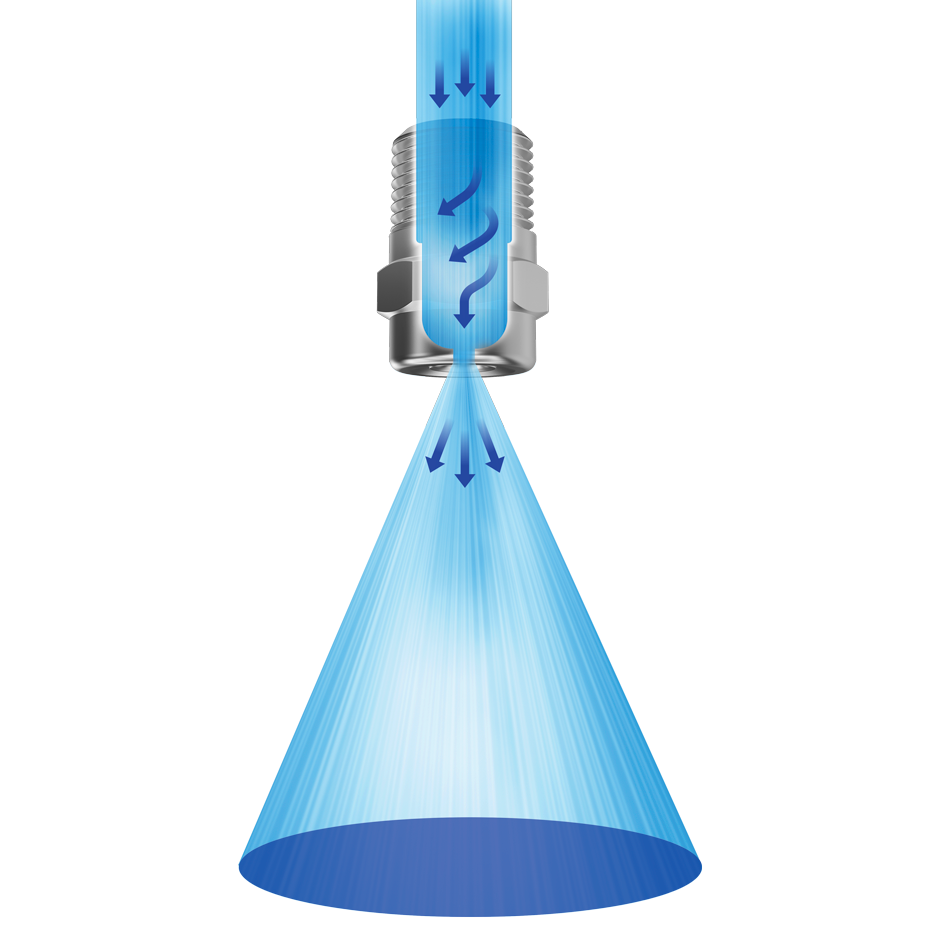

Axiális telikúp fúvóka működési elve
Leírás
A 490-es sorozat az axiális telikúp fúvókák legújabb generációja.
Ez a széria a létező legmodernebb szimulációs módszer (CFD) segítségével lett megtervezve ahhoz, hogy az alábbi előnyök mindegyikével rendelkezzen:
- A hagyományos fúvókákhoz képest 30-40%-kal megnövelt legkisebb belső keresztmetszettel rendelkezik, emiatt a különleges belső kialakítás következtében a fúvóka kevésbé érzékeny az eltömődésre, ami növeli az üzemi biztonságot. ⇒ Csökkennek a karbantartási költségek, kevesebb állásidő.
- Nyomásingadozás esetén is stabilan tartja a szórásszöget, így sokkal megbízhatóbb folyamatos működésre képes. ⇒ Nincs alul- vagy túlhűtés a széleken és a sarkokban. Javul a minőség.
- Rendkívül egyenletes folyadékeloszlás.
Alkalmazási területe rendkívül változatos. Ideális tisztítási és mosási folyamatokhoz, felület permetezéshez, szilárd és gáznemű anyagok hűtésére, nedvesítésre, bevonatolásra, vegyi reakciók felerősítésére, felületkezelésre, habosításra, gázmegkötésre.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | Térfogatáram [l/min] (l/min) | Referencia nyomás (Bar) | Szórásszög (°) | Anyag DIN__jelölés | Csatlakozás | |
|---|---|---|---|---|---|---|
|
490.368.1Y.CA.00
Axiál telikúp fúvóka Q =0,63 l/min 2 bar-nál |
0,63 | 2 | 120 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.368.30.CA.00
Axiál telikúp fúvóka Q =0,63 l/min 2 bar-nál |
0,63 | 2 | 120 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.403.1Y.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 45 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.403.30.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 45 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.404.1Y.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 60 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.404.30.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 60 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.406.1Y.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál 1.4404 |
1 | 2 | 90 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.406.30.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál sárgaréz |
1 | 2 | 90 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.408.1Y.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 120 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.408.30.CA.00
Axiál telikúp fúvóka Q = 1 l/min 2 bar-nál |
1 | 2 | 120 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.444.1Y.CA.00
Axiál telikúp fúvóka Q = 1.25 l/min 2 bar-nál |
1,25 | 2 | 60 | 1.4404/316L | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
|
490.446.30.CA.00
Axiál telikúp fúvóka Q = 1.25 l/min 2 bar-nál |
1,25 | 2 | 90 | Sárgaréz | R 1/8 DIN2999 |
További információ a bejelentkezést követően
|
Alkalmazási terület
- Mosási és tisztítási feladatok,
- szilárd és gáznemű anyagok hűtése,
- nedvesítés,
- bevonatolás,
- vegyi reakciók felerősítése,
- felületkezelés,
- konténer tisztítás,
- habosítás,
- gázmegkötés
Előnyök
A 490-es sorozat az axiális telikúp fúvókák legújabb generációja. Ez a széria a létező legmodernebb szimulációs módszer (CFD) segítségével lett megtervezve ahhoz, hogy az alábbi előnyök mindegyikével rendelkezzen:
• Az eddigi telikúp fúvókákhoz képest 30-40%-kal megnövelt legkisebb belső keresztmetszettel rendelkezik, emiatt a különleges belső kialakítás következtében a fúvóka kevésbé érzékeny az eltömődésre, ami növeli az üzemi biztonságot.
⇒ Csökkennek a karbantartási költségek, kevesebb állásidő.
• Nyomásingadozás esetén is stabilan tartja a szórásszöget, így sokkal megbízhatóbb folyamatos működésre képes
⇒ Nincs alul- vagy túlhűtés a széleken és a sarkokban. Javul a minőség.
• Rendkívül egyenletes folyadékeloszlás.
Műszaki adatok
- Anyag: sárgaréz és rozsdamentes acél (AISI 316L) Kérhető különleges anyagkombinációban is (T8), melynél a fúvóka ház rézből, a belső betét pedig rozsdamentes acélból van. Ez költséghatékonyabb a hagyományos rozsdamentes acél kialakításnál.
- Térfogtáram: 1 – 71 l/min @ 2 bar
- Szórásszög: 45 – 120°
- Csatlakozás: 1/8, 1/4, 3/8, 1/2 BSPT és 1/2, 3/4, 1 BSPP (külső menet)
