Leírás

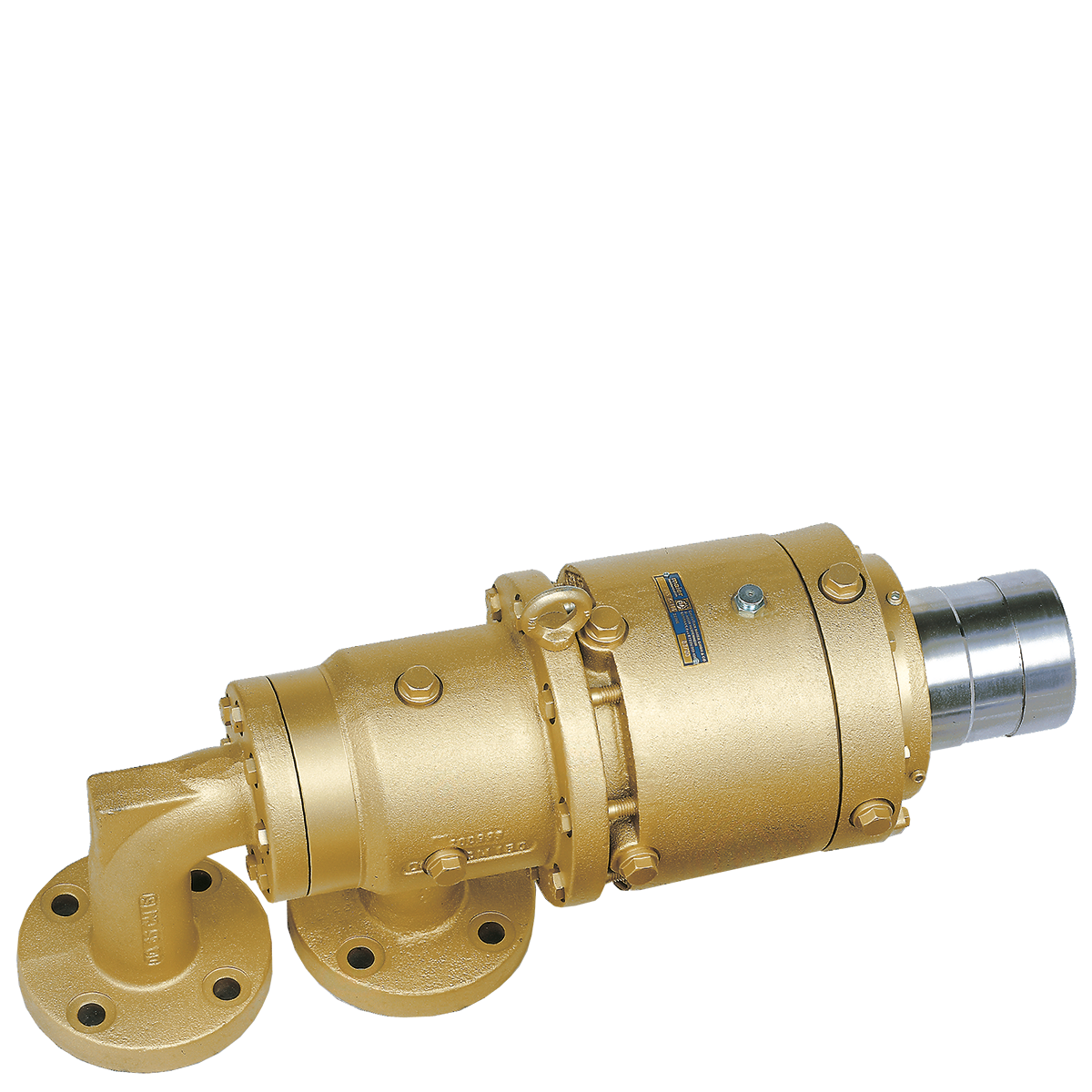

A DQTB hőátadó olajhoz alkalmas, akár 300°C-ig.
Amikor forró hőátadó olaj érintkezésbe kerül a levegő oxigénjével, kémiai reakciók jönnek létre kokszosodás vagy krakkolódás formájában. Ez károsítja a tömítéseket, és olaj, illetve olajgőzök szivárognak ki.
A nemzetközileg szabadalmaztatott DQ-rendszer megakadályozza ezeket a hatásokat, és ezzel egyedi előnyöket kínál.
DQB = Forgó belső csővel, statikus tömítéssel az előremenő és visszatérő ág között.
Megjegyzés: K-karimás kivitel esetén a tartozékokat külön kell megrendelni. Itt kérjük, mindig válassza ki a K-karimát, a belső gyűrűt és a lapostömítést is.
Kérdése van? Segítünk!
| Tételszám | Rotor csatlakozás módja | Névleges méret DN | Forgóátvezető típusa | max üzemi nyomás | Belsö csö csatlakozás | max. üzemi hőmérséklet | Sorozat | min üzemi nyomás | Tömítés | Csatlakozások száma | Ház anyaga | Belső cső kivitele | Közeg | min. üzemi hőmérséklet | Rotor csatlakozás | Maximális fordulatszám | Axiális csatlakozás | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1110081
Maier tömítőfej Típus: MAIER DQB 225K |
K karima | DN 25 | DQB Széria | 10 | Furatátmérő 18 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 45 mm G7 / h8 | 4 | Karima DN 20, PN 16 |
További információ a bejelentkezést követően
|
|
1110156
Dichtkopf Typ MAIER DQB 232 K |
K karima | DN 32 | DQB Széria | 10 | Furatátmérő 24 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 50 mm G7 / h8 | 3,1 | Karima DN 25, PN 16 |
További információ a bejelentkezést követően
|
|
1110231
Hennlich tömítőfej Típ MAIER DQB 240 K |
K karima | DN 40 | DQB Széria | 10 | Furatátmérő 29 G7 / e8 | 300 | DQ Sorozat | 0,2 | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | 20 | O 65 mm G7 / h8 | 2,5 | Karima DN 32, PN 16 |
További információ a bejelentkezést követően
|
|
1110306-100
Dichtkopf Typ MAIER DQB 250 K-100 |
K karima | DN 50 | DQB Széria | 10 | Furatátmérő 37 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 85 mm G7 / h8 | 2 | Karima DN 40, PN 16 |
További információ a bejelentkezést követően
|
|
1110381-100
Hennlich tömítőfej Típ MAIER DQB 265 K-100 |
K karima | DN 65 | DQB Széria | 10 | Furatátmérő 45 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 105 mm G7 / h8 | 1,5 | – |
További információ a bejelentkezést követően
|
|
1110456-100
Hennlich tömítőfej Típ MAIER DQB 280 K-100 |
K karima | DN 80 | DQB Széria | 10 | Furatátmérő 60 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 114 mm G7 / h8 | 1,25 | Karima DN 65, PN 16 |
További információ a bejelentkezést követően
|
|
1110606-100
Hennlich tömítőfej Típ MAIER DQTB 2125 K-100 |
K karima | DN 125 | DQB Széria | 10 | Furatátmérő 88 G7 / e8 | 300 | DQ Sorozat | – | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | – | O 170 mm G7 / h8 | 800 | – |
További információ a bejelentkezést követően
|
Alkalmazási terület
Ezek az alkalmazások többek között bevonó- és laminálóberendezéseknél, papír-, nemszőtttextília- és textilkalenderekben, szárítókban, valamint rotációs reaktorokban találhatók.
