Cat Pumps búvárdugattyús szivattyúk: Megoldás extrém nagynyomású alkalmazásokhoz
Amikor az ipari folyamatok extrém magas nyomást és rendíthetetlen megbízhatóságot követelnek meg, a Cat Pumps nagynyomású búvárdugattyús (plunger) szivattyúi jelentik a kompromisszummentes megoldást. Ezek a berendezések az iparág csúcsát képviselik élettartam, minőség és teljesítmény terén, kifejezetten a legkritikusabb, folyamatos üzemet igénylő alkalmazásokhoz tervezve. A HENNLICH szakértelmével párosítva a Cat Pumps technológia garantálja, hogy a legextrémebb nyomású rendszerei is stabilan és hatékonyan működjenek.
Kérdése van? Segítünk!
| Tételszám | Szivattyúfej anyaga | Max. szállítási teljesítmény [l/min] (l/min) | Hajtás | Tömítés anyaga | Max. szállítási nyomás [bar] (Bar) | Fordulatszám [1/min] (r/min) | Motor teljesítmény [kW] (kW) | Dugattyú anyaga | |
|---|---|---|---|---|---|---|---|---|---|
|
1050
Magas nyomású szivattyú Típus: CAT 1050 réz |
Sárgaréz | 38 | Motor nélkül | NBR | 155 | 960 | 12,3 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1051
Magas nyomású szivattyú motor nélkül Típus: CAT 1051 |
Saválló acél | 38 | Motor nélkül | NBR | 155 | 960 | 12,3 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1057
Hennlich magas nyom. szivattyú típ CAT 1057 |
Nikkel-Alu-Bronz | 38 | Motor nélkül | NBR | 155 | 960 | 12,3 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1520
Hennlich dugattyús szivattyú típ CAT 1520 |
Sárgaréz | 57 | Motor nélkül | NBR | 70 | 830 | 8,3 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1530
Hennlich magas nyom. szivattyú típ CAT 1530 |
Sárgaréz | 59 | Motor nélkül | NBR | 105 | 1450 | 12,9 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1531
Hennlich magas nyom. szivattyú típ CAT 1531 |
Saválló acél | 59 | Motor nélkül | NBR | 105 | 1450 | 12,9 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1540E
Hennlich magas nyom. szivattyú típ CAT 1540E |
Sárgaréz | 68 | Motor nélkül | NBR | 85 | – | 12 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1541
Hennlich magas nyom. szivattyú típ CAT 1541 |
Saválló acél | 68 | Motor nélkül | NBR | 85 | – | 12 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1560
Hennlich magas nyom. szivattyú típ CAT 1560 |
Sárgaréz | 30 | Motor nélkül | NBR | 275 | 1140 | 17,2 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1570
Hochdruckplungerpumpe Typ CAT 1570 |
Sárgaréz | 22,7 | Motor nélkül | NBR | 414 | 1350 | 19,6 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1580
Hochdruckplungerpumpe Typ CAT 1580 |
Sárgaréz | 45,4 | Motor nélkül | NBR | 207 | 1180 | – | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
|
1861
Hennlich magas nyom. szivattyú típ CAT 1861 |
Saválló acél | 38 | Motor nélkül | NBR | 210 | 1450 | 16,6 | Triplex tömör kerámia búvárdugattyú |
További információ a bejelentkezést követően
|
Működési elv

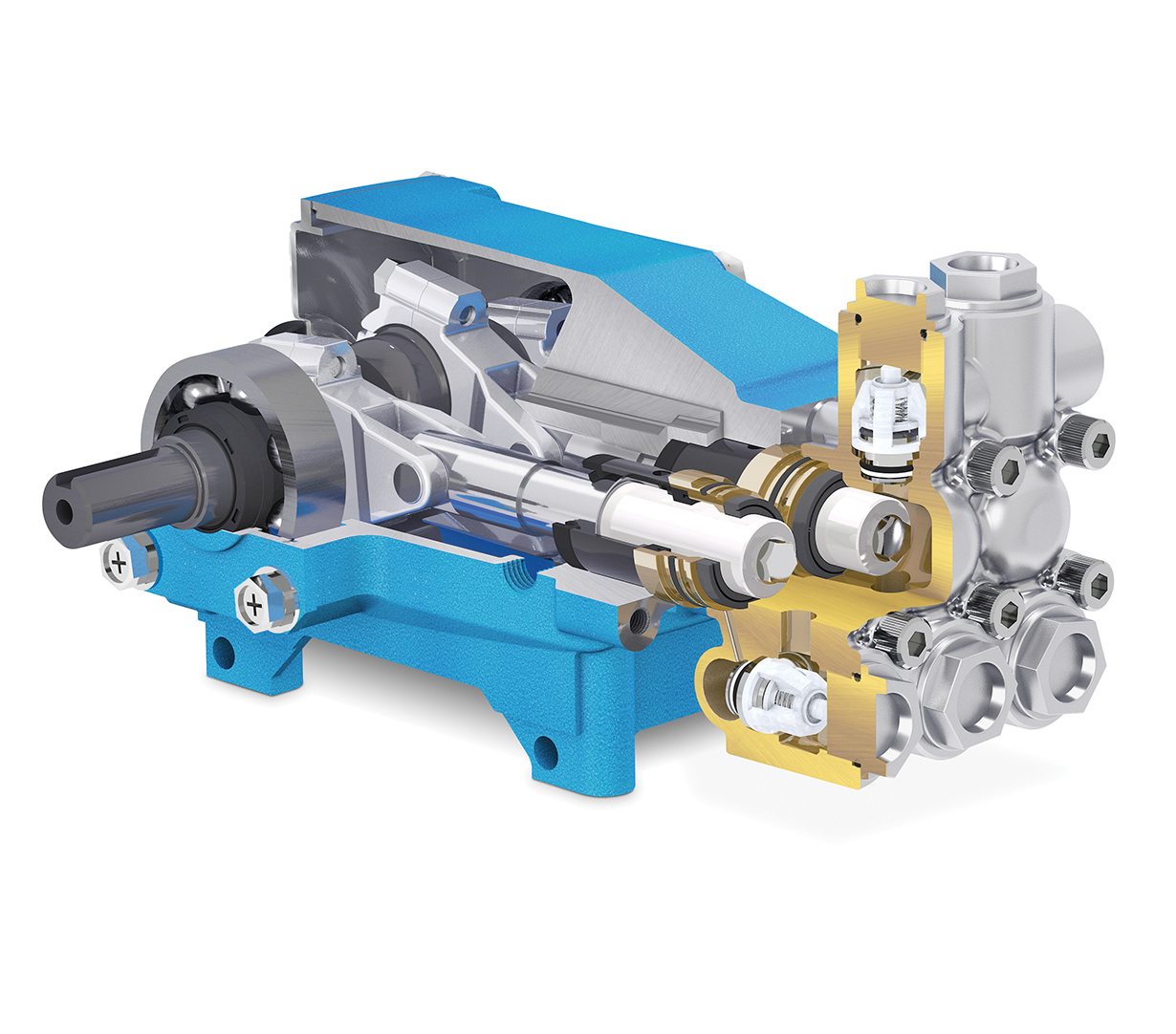

A búvárdugattyús szivattyúk a triplex pozitív térkiszorítású elven működnek, hasonlóan a dugattyús társaikhoz. A lényegi különbség a kialakításban rejlik: a tömítések a hengerben, fixen helyezkednek el, és egy tömör, jellemzően kerámia búvárdugattyú (plunger) mozog rajtuk keresztül. Ez a kialakítás jobban ellenáll a rendkívül magas nyomásnak, csökkenti a kopást és hatékonyabb tömítést biztosít, ami elengedhetetlen a 689 bar nyomástartomány eléréséhez. A három búvárdugattyú szinkronizált mozgása egyenletes, alacsony pulzációjú folyadékáramot hoz létre.
Alkalmazási terület
Az extrém nyomás és a robusztus felépítés révén ezek a szivattyúk kulcsfontosságú szerepet játszanak a legigényesebb ipari feladatokban:
- Vízsugaras vágás és tisztítás (Water Jetting): Betonfelületek tisztítása, festékeltávolítás, precíziós vágási feladatok.
- Hidrosztatikus próbanyomás: Csővezetékek, tartályok és szelepek nyomástesztelése a biztonsági előírásoknak megfelelően.
- Fordított ozmózis (RO): Nagyméretű, különösen tengervizes sótalanító rendszerek nagynyomású tápszivattyúja.
- Olaj- és gázipar: Vegyszerek, metanol vagy glikol nagynyomású befecskendezése.
- Bányászat: Nagynyomású porlekötő rendszerek, hidraulikus berendezések működtetése.
-
Ipari porlasztás: Hűtés, párásítás vagy speciális bevonatok felhordása.
Előnyök
A búvárdugattyús szivattyúk tervezése során a Cat Pumps a legmagasabb szintű igénybevételeket vette alapul, ami egyedülálló előnyökben mutatkozik meg.
- Extrém nyomástartomány: A szivattyúk akár 689 BAR (10 000 PSI) nyomás elérésére is képesek, ami lehetővé teszi alkalmazásukat olyan területeken, mint a vízsugaras vágás vagy a hidrosztatikus próbanyomás.
- Különleges anyagválaszték: A standard sárgaréz és rozsdamentes acél mellett elérhetők nikkel-alumínium bronz és duplex rozsdamentes acél kivitelek is, amelyek kiválóan ellenállnak a rendkívül korrozív közegeknek, például a tengervíznek.
- Kiemelkedő élettartam: A tömör kerámia búvárdugattyúk és a speciális tömítésrendszerek minimalizálják a kopást, így ezek a szivattyúk a legkeményebb körülmények között is rendkívül hosszú élettartamot biztosítanak.
- Sokoldalú meghajtási lehetőségek: A szivattyúk konfigurálhatók villanymotoros, benzin-/dízelmotoros, hidraulikus vagy pneumatikus meghajtással is, tökéletesen illeszkedve a telepítési környezethez.
-
Professzionális HENNLICH támogatás: Szakértő mérnökeink segítenek az alkalmazásspecifikus szivattyúkonfiguráció kiválasztásában, és biztosítják a folyamatos alkatrészellátást és szerviztámogatást.
Műszaki adatok
A Cat Pumps búvárdugattyús szivattyúk rendkívül széles teljesítménytartományt és anyagválasztékot kínálnak a legkülönfélébb ipari igények kielégítésére.
-
Teljesítménytartomány:
- Térfogatáram: 0,49 – 908 l/perc (0.13 – 240 GPM)
- Nyomás: 6,9 – 689 BAR (100 – 10,000 PSI)
-
Elérhető Anyagminőségek:
- Sárgaréz
- Nikkel-alumínium bronz 304
- Rozsdamentes acél 316
- Rozsdamentes acél
- Duplex rozsdamentes acél
-
Meghajtási Opciók:
- Villanymotor
- Gáz- vagy dízelmotor
- Hidraulikus motor
- Pneumatikus motor
A megfelelő búvárdugattyús szivattyú kiválasztása kritikus a nagynyomású rendszerek biztonságos és hatékony működéséhez. Vegye fel a kapcsolatot mérnök kollégáinkkal egy személyre szabott műszaki konzultációért!
