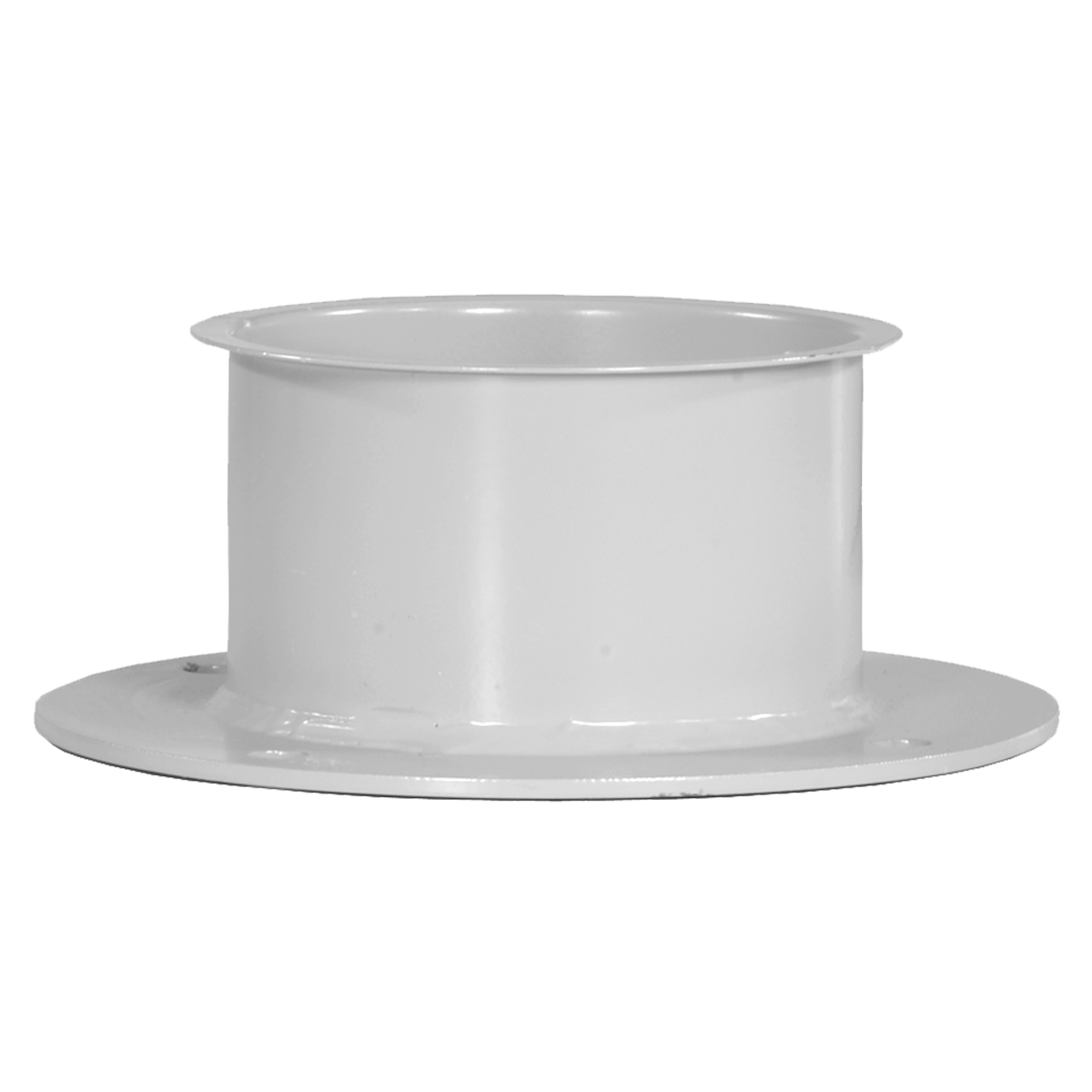

Csatlakozó csonk T2 karimával

Csatlakozó csonk T2 karimával
Csatlakozó csonk T2 karimával

Leírás

Csatlakozó csonk T2-höz hasonló karimával – Átmeneti idom

Ez a karimás csatlakozó csonk a kulcsfontosságú összekötő elem a fix telepítésű ipari berendezések (ventilátorok, szűrők, gépek) és a rugalmas szorítógyűrűs csőrendszer között.

A termék egyik oldalán egy, a légtechnikában járatos T2-höz hasonló lapos karima található (csavaros rögzítéshez), míg a másik oldala a Hennlich rendszerek szabványos peremével van ellátva. Ezzel az idommal egyszerűen indíthatja vagy zárhatja a moduláris csőhálózatot közvetlenül a gépekre csatlakozva.

Részletes leírás és letölthető dokumentumok
...
Bővebb információ a bejelentkezést követően
Bejelentkezés

Kérdése van? Segítünk!

Naske Adrienn
Szűrő
Részletes keresés
alapanyag
RAL-szín
hossz
névleges átmérő 1
falvastagság
Tételszám alapanyag RAL-szín hossz (mm) névleges átmérő 1 (mm) falvastagság típus csatlakozási típus
14-AST100-E1 Csatlakozó darab DN100
1 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 100 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST100-E2 Csatlakozó darab DN100
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 100 2 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST100-P1 Csatlakozó darab DN100
1 mm anyagvastagság, St 12.03
 		Porfestett acél 7_032 62,5 100 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST100-P2 Csatlakozó darab DN100
2 mm anyagvastagság, St 12.03
 		Porfestett acél 7_032 62,5 100 2 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST100-V1 Csatlakozó darab DN100
1 mm anyagvastagság, St 12.03, horganyzott
 		Horganyzott acél null 62,5 100 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST125-E1 Csatlakozó darab DN125
1 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 125 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST125-E2 Csatlakozó darab DN125
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 125 2 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST125-P1 Csatlakozó darab DN125
1 mm anyagvastagság, St 12.03
 		Porfestett acél 7_032 62,5 125 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST125-P2 Csatlakozó darab DN125
2 mm anyagvastagság, St 12.03
 		Porfestett acél 7_032 62,5 125 2 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST125-V1 Csatlakozó darab DN125
1 mm anyagvastagság, St 12.03, horganyzott
 		Horganyzott acél null 62,5 125 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST140-E1 Csatlakozó darab DN140
1 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 140 1 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően
14-AST140-E2 Csatlakozó darab DN140
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 140 2 mm Csatlakozó darab Feszítőgyűrű
További információ a bejelentkezést követően

Előnyök

Miért nélkülözhetetlen ez az adapter?

  • Rendszerfüggetlen integráció: Lehetővé teszi, hogy bármilyen szabványos karimával ellátott gépet (pl. elszívó ventilátort) összekössön a gyors szerelésű csőrendszerrel.
  • Stabil rögzítés: A karimás oldal masszív, csavaros kötést biztosít a gépnél, ahol a legnagyobb a vibráció.
  • Gyors folytatás: A peremes oldalra azonnal csatlakoztatható bármilyen cső, ív vagy idom egyetlen szorítógyűrűvel.
  • Helytakarékos: Kompakt kialakítás, rövid beépítési hossz.

Alkalmazási terület

Hol használjuk ezt az átalakítót?

  • Gépcsatlakozások: Ventilátorok szívó- vagy nyomóoldalára, ipari porszívók bemenetére.
  • Szűrőházak: Portalanító berendezések és ciklonok csatlakoztatására. Tartályok és silók: Ha a tartály kimenete szabványos karimával van ellátva, de a továbbító rendszer csővezetéke szorítógyűrűs.
  • Légtechnika: Szabványos légcsatorna elemek és a moduláris csőrendszer összekötésére.

Működési elv

Az idom funkciója az átmenet képzése a karimás (csavaros) és a peremes (szorítógyűrűs) kötéstechnika között.

  • "A" oldal (Gép felőli oldal): Kialakított lapos karima, amely méreteiben és lyukkiosztásában a T2-es légtechnikai szabványhoz hasonlít. (Szerelés: csavarokkal és tömítéssel).
  • "B" oldal (Csőrendszer felőli oldal): Szabványos perem (kb. 6mm-es ajak), amely kompatibilis a szorítógyűrűkkel. (Szerelés: szorítógyűrűvel).

Fontos megjegyzés: Rendelés előtt kérjük, ellenőrizze a csatlakoztatni kívánt berendezés karimájának furatképét és átmérőjét!
