KITO® Detonációzárak csővezetékekhez – Hatékony védelem robbanásveszélyes közeg esetén
A KITO® csővezetékbe építhető detonációzárakat olyan zárt rendszerekhez tervezték, ahol fennáll a veszélye annak, hogy robbanásveszélyes gáz-levegő keverékek meggyulladnak. Meghatározott csővezeték-geometria és gyújtási szakasz esetén az egyszerű deflagrációból (lassabb égés) detonáció (nagy sebességű, nyomáshullámmal járó robbanás) alakulhat ki. A detonáció komoly károkat okozhat mind az eszközökben, mind az emberi életben – ezt előzi meg a KITO® detonációzár.
Működési elv – biztonság a kritikus másodpercekben
A KITO® detonációzárak kifejezetten ilyen extrém helyzetekre lettek tervezve. A lángzárak feladata, hogy a detonáció során keletkező lángfrontot megállítsák a csővezetékben, ezzel megakadályozva a robbanás továbbterjedését a védendő rendszer felé. A szelep a nyomáshullám után haladó lángot blokkolja, és megőrzi működőképességét a robbanás következményei után is.
Kétirányú védelem – rugalmas beépítés
A legtöbb KITO® lángzár kétirányú (bi-direkcionális) kialakítású, tehát bármely irányból érkező detonációval szemben képes védelmet nyújtani. Így szabadon beépíthető a rendszerbe, függetlenül az áramlási iránytól. Ez különösen előnyös összetett csővezeték-hálózatok esetén.
Kérdése van? Segítünk!
| Tételszám | Működtető túlnyomás | Lángzár anyaga | Csatlakozás típusa | Armatúra típusa | Csavarok anyaga | Mintadarab bizonyítvány | KITO® | Adatlap | CE jelzés | KITO biztosíték | Működtető vákuum | Robbanási csoport | Ház anyaga | Szelepülék anyaga | optimális kivitel | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|

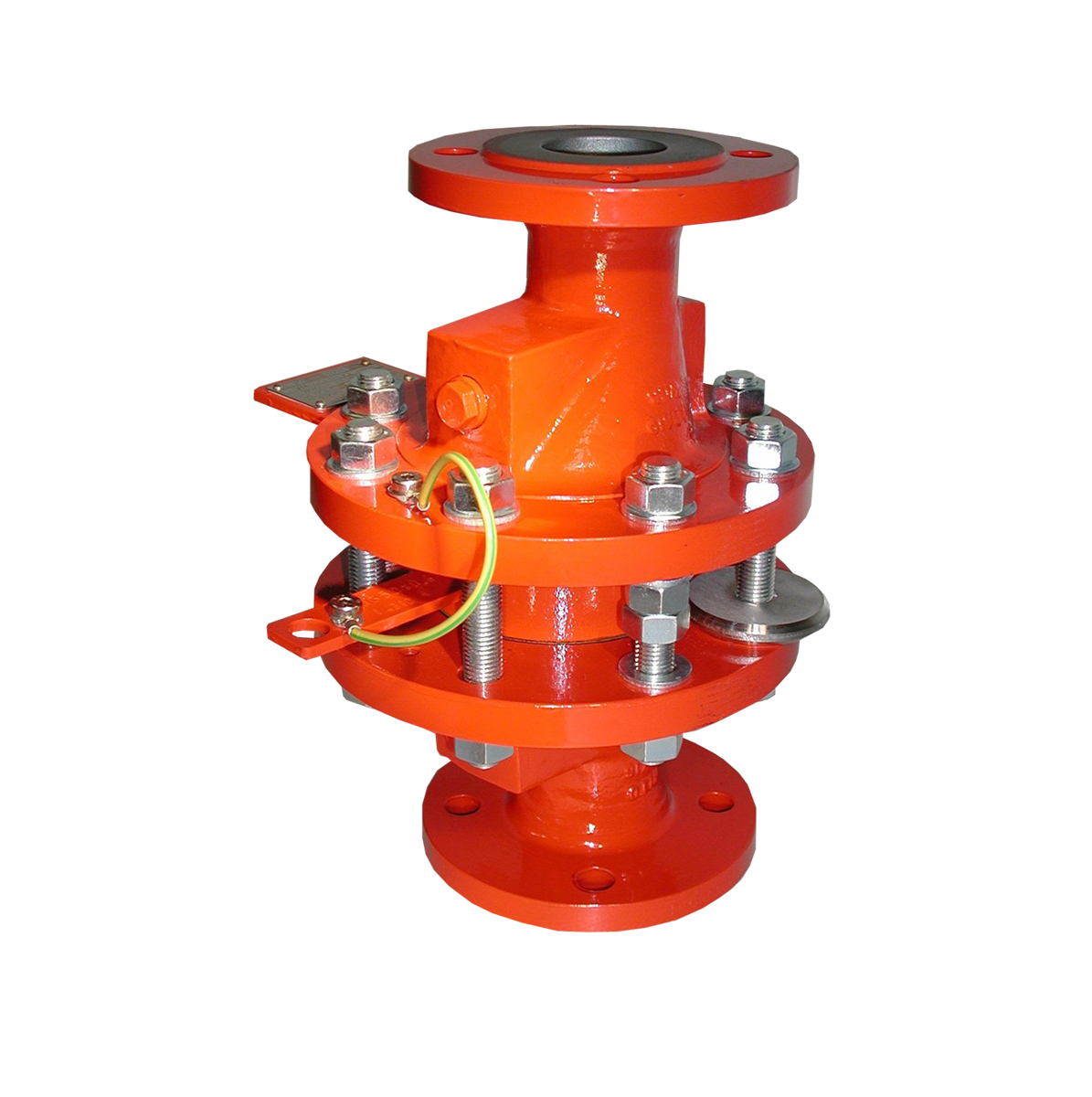

KI-005813
Csőszakaszba építhető kétirányú detonációzár KITO EFA-Det4-IIA-100/40-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN40, Form B1 | EFA-Det4 | A2 Saválló acél | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Saválló acél 1.4408 | – | – |
További információ a bejelentkezést követően
|
|
KI-005828
Csőszakaszba építhető kétirányú detonációzár KITO EFA-Det4-IIA-150/65-1,2,kurzzeitbrands. Rozsdamentes acél |
*** | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN16, Form B1 (4 Loch) | EFA-Det4 | A2 Saválló acél | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22N | Rendelkezésre áll | komplett auswechselbar | *** | IIA | Saválló acél 1.4408 | – | – |
További információ a bejelentkezést követően
|
|
KI-005867
Csőszakaszba építhető kétirányú detonációzár KITO EFA-Det4-IIA-400/150-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Edelstahl 1.4581 | Flanschanschluss EN 1092-1 PN16, Form B1 | EFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22N | Rendelkezésre áll | komplett auswechselbar | – | IIA | St Acél 37-2 | – | – |
További információ a bejelentkezést követően
|
|
KI-005874
Csőszakaszba építhető kétirányú detonációzár KITO EFA-Det4-IIA-400/200-1,2, kurzzeitbrands. Acél |
– | Stahl verzinkt | Flanschanschluss EN 1092-1 PN16, Form B1 | EFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22N | Rendelkezésre áll | komplett auswechselbar | – | IIA | St Acél 37-2 | – | – |
További információ a bejelentkezést követően
|
|
KI-005896
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-150/50-1,2, kurzzeitbrands. Acél |
– | Stahl verzinkt | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005899
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-150/65-1,2, kurzzeitbrands. Acél |
– | Stahl verzinkt | Flanschanschluss EN 1092-1 PN16, Form B1 (4 Loch) | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005900
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-150/65-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN16, Form B1 (4 Loch) | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005902
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-150/80-1,2, kurzzeitbrands. Acél |
– | Stahl verzinkt | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005903
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-150/80-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005906
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-200/80-1,2, kurzzeitbrands. Acél |
– | Stahl verzinkt | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005907
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-200/80-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | Acél horganyzott | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Stahl | – | – |
További információ a bejelentkezést követően
|
|
KI-005908
Csőszakaszba építhető kétirányú detonációzár KITO CFA-Det4-IIA-200/80-1,2, kurzzeitbrands. Rozsdamentes acél |
– | Saválló acél 1.4571 | Flanschanschluss EN 1092-1 PN16, Form B1 | CFA-Det4 | A2 Saválló acél | ATEX 100 a és EN 12874 szerint | Detonationsrohrsicherung, Detonationsendsicherung | G22.1N | Rendelkezésre áll | komplett auswechselbar | – | IIA | Saválló acél 1.4571 | – | – |
További információ a bejelentkezést követően
|
Működési elv
Csővezetékbe építhető tartály-és berendezésvédő armatúra a tartályokban tárolt éghető folyadékok, gázok stabil detonációja ellen.
Az armatúra, mint 4-es típusú csőbe építhető detonáció biztosító van tesztelve és ellenőrizve. Minden, a IIA1-től IIA-ig terjedő robbanáscsoportokhoz tartozó, (MESG) =/> 0,9 mm norma résméretű anyagokhoz alkalmazható. Mindkét oldalon hatásos, maximum 1,1 bar abszolút üzemi nyomásig, és maximum 160°C üzemi hőmérsékletig.
A csőbe építhető detonációzár mind függőleges, mind pedig vízszintes csőszakaszba beépíthető. Egy vagy két hőmérsékletérzékelővel (PT 100) felszerelve biztosítva van az egy, vagy mindkét oldali rövid tűz jelzés is. Egy érzékelő felszerelése esetén az érzékelőt a várható tűz oldalára kell szerelni.
Alkalmazási terület
Felhasználási területek – iparágak, ahol kötelező a védelem
A KITO® detonációzárak széles körben alkalmazhatók a következő területeken:
- Vegyipar
- Olaj- és gázipar
- Finomítók
- Oldószerkezelő rendszerek
- Porleválasztó és oldószeres visszanyerő rendszerek
- Tartálykocsik, szállítóvezetékek
A folyadékszállító csővezetékekhez speciális folyadékos detonációzárat, míg szívóvezetékekhez robbanásbiztos talpszelepet kínálunk.
Előnyök
- Robusztus, német gyártmányú biztonságtechnika
- Megbízható működés akár visszatérő detonációk esetén is
- Kétirányú védelem – nagyobb rugalmasság a tervezés során
- Széles alkalmazási spektrum, egyedi konfigurációs lehetőségek
- Szakértői támogatás, gyors szállítás és utánkövetés a HENNLICH-től
Műszaki adatok
- Standard kivitel Ház: Acél öntvény: 1.0619, Saválló acél 1.4408
- Háztömítés: HD 3822, PTFE
- KITO biztosító betét: komplett cserélhető
- KITO- Résrács: Galvanizált acél, Saválló acél 1.4571
- KITO- Résszalag: Saválló acél 1.4310, 1.4571
- Csavarok / anyák: Galvanizált acél, A2
- Karimacsatlakozás: DIN EN 1092-1 Form B1, ANSI 150 lbs. RF
-
Hőmérsékletérzékelő (kérhető): PT 100 , csatlakozás: 3/8”
