Dugattyúrúd tömítések
Leírás
Ezek az alkatrészek kulcsfontosságúak a hidraulikus és pneumatikus hengerekben. Fő feladatuk, hogy megakadályozzák a nyomás alatti működő közeg (pl. hidraulikaolaj, levegő) kijutását a hengerből a mozgó dugattyúrúd mentén. Gyakorlatilag ők biztosítják a henger külső oldali tömítését.
A rúdtömítések nemcsak a szivárgást gátolják meg, hanem segítenek egy vékony olajfilmet is fenntartani a rúd felületén, ami hozzájárul a rúd kenéséhez és korrózióvédelméhez, miközben megakadályozzák a szennyeződések bejutását a rendszerbe.

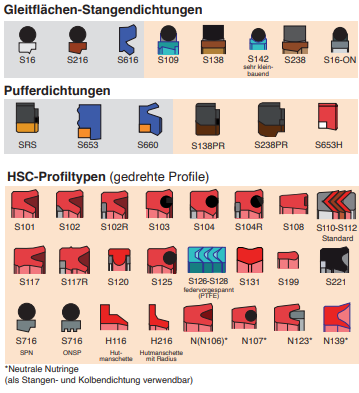

Profiláttekintés a gyártott rúdtömítések standard profiljairól
Olyan formák, mint a hornyolt gyűrűk (pl. S117) és a csúszófelület-tömítések (pl. S216) gyártása egyedi méretekben lehetséges.
Kérem, adja meg a fém horonyméreteket!
Kérdése van? Segítünk!
Összeszerelés
A rúdtömítések többféle profilban és anyagból készülnek, hogy megfeleljenek a különböző nyomás-, hőmérséklet- és közegekkel szembeni követelményeknek. Gyakori típusok és anyagok:
- U-profilú tömítések: Jellemzően U-alakú keresztmetszettel rendelkeznek.
- V-gyűrűs tömítések: Több, V-alakú gyűrűből álló készletek, amelyek egymásra nyomódva biztosítanak tömítést.
- Ajkos tömítések: Egy vagy több ajakkal érintkeznek a rúddal, hatékonyan lezárva a folyadékot.
- Kompakt tömítések: Különböző elemek (pl. PTFE gyűrű O-gyűrűvel) kombinációi a jobb teljesítmény érdekében.
Az anyagok tekintetében gyakori a poliuretán (PU), nitrilgumi (NBR), PTFE (politetrafluoretilén) és a fluor-elasztomerek (FKM) használata.
Alkalmazási terület
A rúdtömítéseket széles körben alkalmazzák különféle iparágakban és berendezésekben, többek között:
- Mezőgazdasági gépek: traktorok, kombájnok, vetőgépek
- Építőipari gépek: kotrógépek, tömörítők, daruk
- Anyagmozgató berendezések: emelőplatformok
- Ipari gépek: prések, szerszámgépek, acélipari berendezések
- Bányászat: bányagépek
- Hajógyártás
- Szelepek és szivattyúk
