Dugattyútömítések
Leírás
A dugattyútömítések a hidraulikus és pneumatikus hengerek létfontosságú alkatrészei. Fő feladatuk, hogy elzárják a nyomás alatti folyadékot vagy gázt a henger két oldala között (a dugattyú előtt és mögött), megakadályozva ezzel a bypass-t és biztosítva, hogy a dugattyú a megfelelő erővel mozogjon. Gyakorlatilag ők felelnek a henger belső tömítéséért.

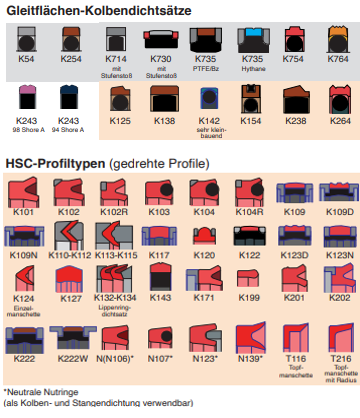

Olyan formák, mint a hornyolt gyűrűk (pl. K101), a csúszófelület-tömítések (pl. K254) és a kompakt dugattyútömítések (pl. K117) gyártása egyedi méretekben lehetséges.
Kérem, adja meg a fém horonyméreteket!
Kérdése van? Segítünk!
Összeszerelés
A dugattyútömítések is számos profilban és anyagból készülnek, attól függően, hogy milyen alkalmazási feltételeknek (nyomás, hőmérséklet, közeg) kell megfelelniük. Gyakori típusok:
- Kompakt dugattyútömítések: Gyakran több részből állnak, például egy elasztikus előfeszítő gyűrűből és egy kopásálló tömítőgyűrűből (pl. PTFE).
- O-gyűrűs megoldások: O-gyűrű és vezetőgyűrű kombinációja.
- Dugattyúgyűrűk: Különösen magas hőmérsékletű és nyomású alkalmazásokhoz.
Az anyagok tekintetében szintén gyakori a poliuretán (PU), nitrilgumi (NBR), PTFE (politetrafluoretilén) és a fluor-elasztomerek (FKM) használata.
Alkalmazási terület
A dugattyútömítéseket széles körben alkalmazzák ugyanazokon a területeken, mint a rúdtömítéseket, mivel a hidraulikus és pneumatikus rendszerek szerves részét képezik:
- Mezőgazdasági gépek (traktorok, kombájnok)
- Építőipari gépek (kotrógépek, daruk)
- Ipari gépek (prések, robotika)
- Járműipar
- Repülőgépipar
- Bányászat
Előnyök
A dugattyútömítések a dugattyún helyezkednek el, és szorosan érintkeznek a henger belső falával. A nyomáskülönbség hatására a tömítés a henger falához feszül, így hozva létre a szükséges tömítést.
Funkcióik közé tartozik:
- Nyomás szétválasztása: Megakadályozzák a közeg áramlását a dugattyú mellett, biztosítva a henger megfelelő működését.
- Hatékonyság: Hozzájárulnak a rendszer hatékonyságához azáltal, hogy minimalizálják a nyomásveszteséget.
- Hosszú élettartam: Segítenek megvédeni a henger alkatrészeit a kopástól és a szennyeződésektől.
