Elektromos elzárócsappantyú tömítéssel
Leírás

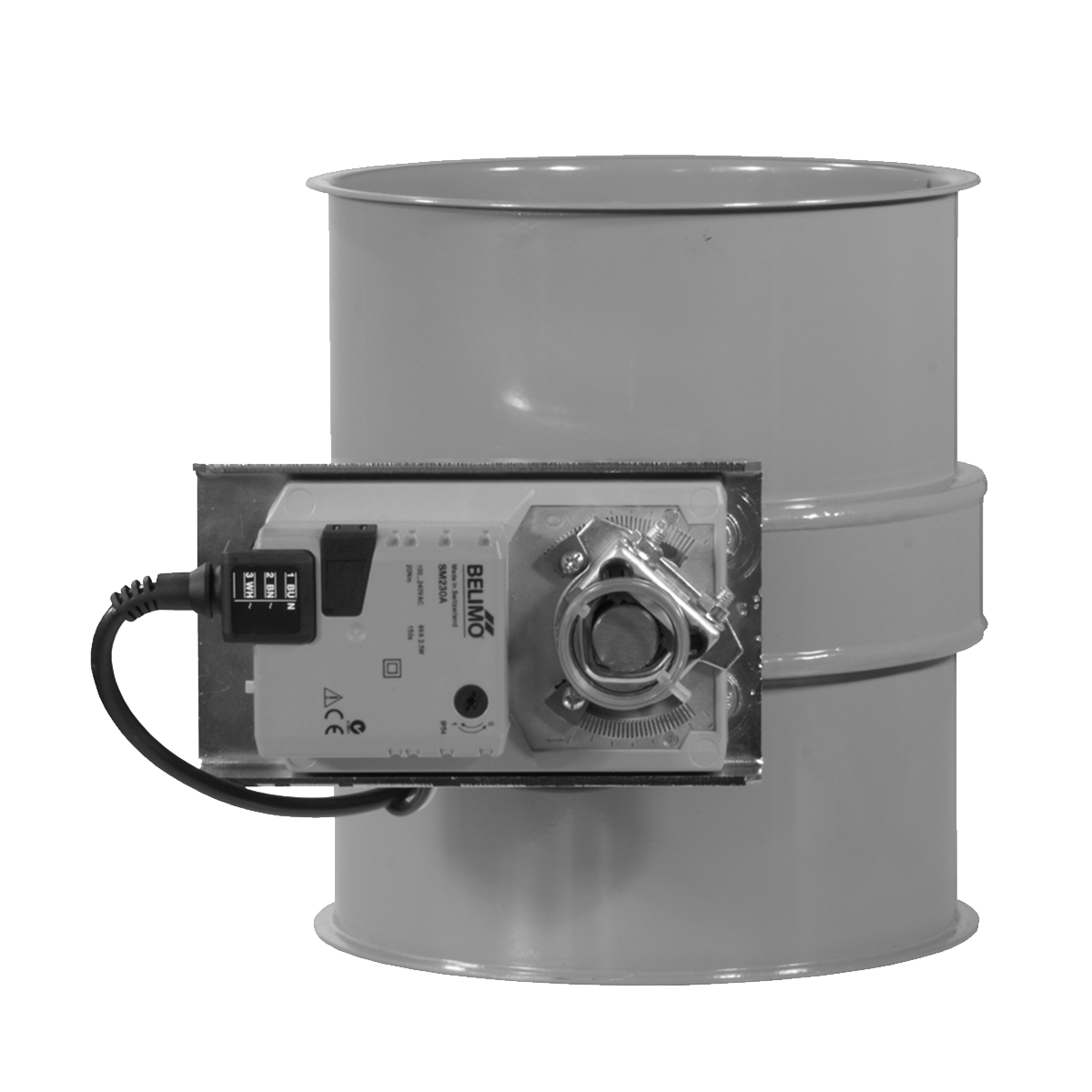

Elektromos elzárócsappantyú tömítéssel
Ez a precíziós elektromos elzárócsappantyú a csőrendszerek automatizált vezérlésének kulcseleme. A termék kiválóan alkalmas a légáram vagy a termékáramlás szabályozására és elzárására. A csappantyú Perbunan (NBR) tömítéssel van ellátva, amely biztosítja a megfelelő zárást, míg a mozgatásról a piacon elismert, megbízható Belimo hajtómű gondoskodik.
A moduláris kialakításnak köszönhetően a szorítógyűrűs rendszerbe gyorsan, szerszámigényes hegesztés nélkül integrálható. Elérhető 24V DC/AC és 230V AC feszültségű kivitelben is, így könnyen illeszthető a meglévő vezérlési rendszerekhez.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | működési mód | alapanyag | típus | névleges átmérő 1 (mm) | hossz (mm) | falvastagság | csatlakozási típus | RAL-szín | |
|---|---|---|---|---|---|---|---|---|---|
|
14-ASKE-200-E2
Pillangószelep tömítéssel DN200 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 200 | 250 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE100-E2
Pillangószelep tömítéssel DN100 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 100 | 125 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE100-P2
Pillangószelep tömítéssel DN100 2 mm anyagvastagság, St 12.03 |
elektromos | Porfestett acél | Pillangószelep | 100 | 125 | 2 mm | Feszítőgyűrű | 7_032 |
További információ a bejelentkezést követően
|
|
14-ASKE125-E2
Pillangószelep tömítéssel DN125 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 125 | 125 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE125-P2
Pillangószelep tömítéssel DN125 2 mm anyagvastagság, St 12.03 |
elektromos | Porfestett acél | Pillangószelep | 125 | 125 | 2 mm | Feszítőgyűrű | 7_032 |
További információ a bejelentkezést követően
|
|
14-ASKE140-E2
Pillangószelep tömítéssel DN140 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 140 | 187,5 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE140-P2
Pillangószelep tömítéssel DN140 2 mm anyagvastagság, St 12.03 |
elektromos | Porfestett acél | Pillangószelep | 140 | 187,5 | 2 mm | Feszítőgyűrű | 7_032 |
További információ a bejelentkezést követően
|
|
14-ASKE150-E2
Pillangószelep tömítéssel DN150 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 150 | 187,5 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE150-P2
Pillangószelep tömítéssel DN150 2 mm anyagvastagság, St 12.03 |
elektromos | Porfestett acél | Pillangószelep | 150 | 187,5 | 2 mm | Feszítőgyűrű | 7_032 |
További információ a bejelentkezést követően
|
|
14-ASKE160-E2
Pillangószelep tömítéssel DN160 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 160 | 187,5 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
|
14-ASKE160-P2
Pillangószelep tömítéssel DN160 2 mm anyagvastagság, St 12.03 |
elektromos | Porfestett acél | Pillangószelep | 160 | 187,5 | 2 mm | Feszítőgyűrű | 7_032 |
További információ a bejelentkezést követően
|
|
14-ASKE180-E2
Pillangószelep tömítéssel DN180 2 mm anyagvastagság, rozsdamentes acél 1.4301 |
elektromos | Rozsdamentes acél 1.4301 | Pillangószelep | 180 | 187,5 | 2 mm | Feszítőgyűrű | – |
További információ a bejelentkezést követően
|
Működési elv
A csappantyú tányérja elektromos jelre fordul el a cső tengelyében, ezzel nyitva vagy zárva a keresztmetszetet.
- Tömítés anyaga: Perbunan (NBR) – Olajálló, kopásálló gumi, amely jól bírja az ipari környezetet.
- Tengely tömítés: O-gyűrűs rendszer, amely megakadályozza, hogy a közeg kijusson a csapágyazáshoz vagy a külvilágba.
-
Csatlakozás: A szabványos peremkialakítás kompatibilis a Hennlich/S&W szorítógyűrűs rendszerekkel (1-2-3 mm falvastagságú csövekhez).
Alkalmazási terület
Ez a típus elsősorban szabályozási és elzárási feladatokra alkalmas ipari környezetben.
- Légtechnika: Elszívó rendszerek légmennyiségének szabályozása vagy szakaszolása.
- Anyagmozgatás: Porok, könnyű granulátumok áramlásának megállítása vagy engedélyezése.
-
Automatizált rendszerek: Olyan helyeken, ahol a kézi működtetés nem megoldható (pl. nehezen hozzáférhető helyek, központi vezérlés).
Előnyök
Miért válassza ezt az elektromos csappantyút?
- Prémium automatizálás: Gyárilag szerelt Belimo-Steckantrieb (tengelyre húzható hajtómű) a hosszú élettartam és megbízható működés érdekében.
- Kettős tömítési védelem: A tányérszéleken Perbunan tömítés a szoros zárásért. A tengelyeknél O-gyűrűs tömítés a por és levegő szivárgása ellen.
- Tartós csapágyazás: A tengelyek karbantartást nem igénylő siklócsapágyakban (Gleitlager) futnak, ami sima működést biztosít.
- Rugalmas feszültségopciók: Választható kisfeszültségű (24V) vagy hálózati (230V) változatban.
-
Gyors beépítés: A szorítógyűrűs peremkialakítás révén percek alatt beszerelhető vagy cserélhető.
Műszaki adatok
| Tulajdonság | Adat / leírás |
| Megnevezés | Elzárócsappantyú |
| Működtetés | Elektromos (Belimo hajtómű) |
| Tápfeszültség | 24V DC/AC vagy 230V AC |
| Tányér tömítés | Perbunan (NBR gumi) |
| Tengely tömítés | O-gyűrű |
| Csapágyazás | Siklócsapágy |
| Csatlakozás | Szorítógyűrűs perem |
| Funkció | Nyitás / zárás / szabályozás |
