F506

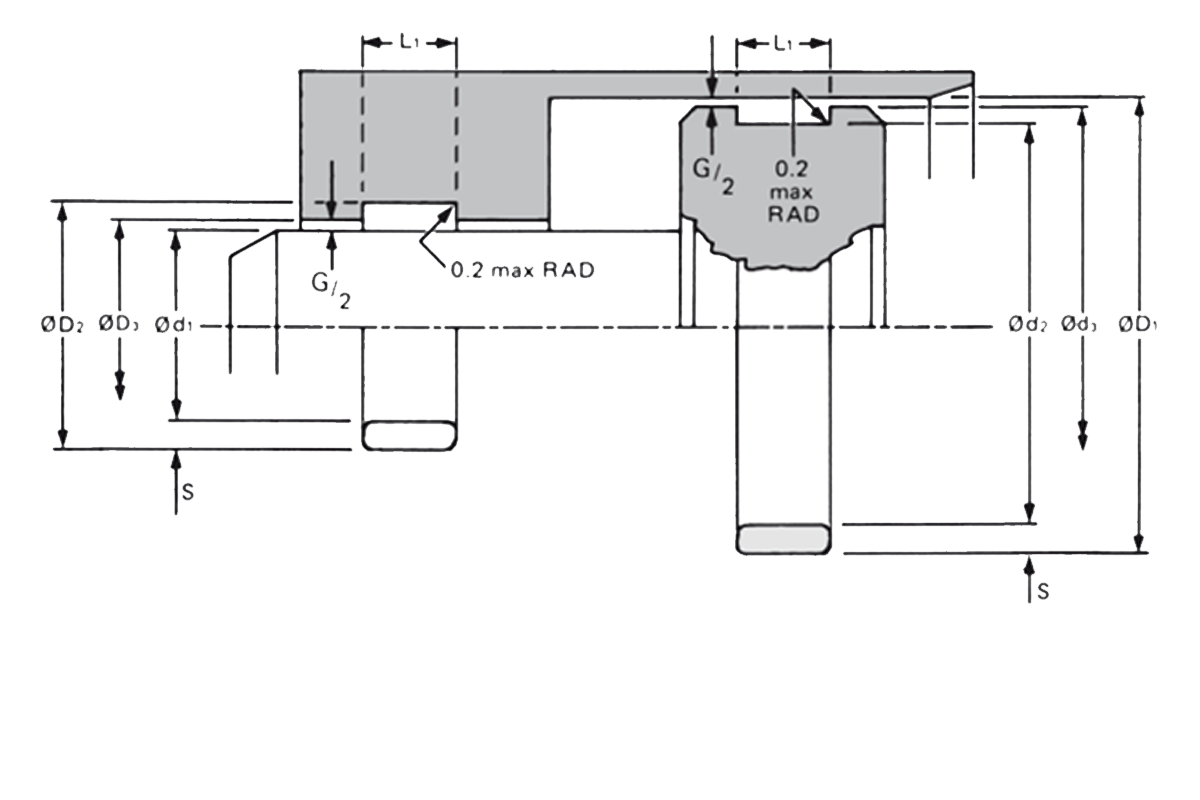

Beépítési térrajz F506
Leírás
Az F506 három kivitelben rendelhető:
- Méteráruként, spirálisan feltekercselve
- Előre méretre vágott gyűrűként
- Lapos tekercsekben, szerviz dobozokban
Az előformázott spiráldiamétereknek köszönhetően a dugattyúk és rudak gyors, egyszerű, „beakasztásos” szerelése biztosított.
Az F506 poliészter szövetből készül, műgyanta impregnálással és PTFE csúszó anyag hozzáadásával.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | Szabványméret | Típus | vezetőszalag beépítési szélesség (mm) | szalag vastagság (mm) | spirál (mm) | |
|---|---|---|---|---|---|---|
|
8500400
Keményszövet vezetőszalag F506-20x2,5-méterárú |
igen | F506 típus | 20 | 2,5 |
További információ a bejelentkezést követően
|
|
|
8501310
Keményszövet vezetőszalag F506-10x2-spirál-Ť=45 |
– | F506 típus | 10 | 2 | 45 |
További információ a bejelentkezést követően
|
|
8502000
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=30 |
igen | F506 típus | 5,6 | 2,5 | 30 |
További információ a bejelentkezést követően
|
|
8502010
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=40 |
igen | F506 típus | 5,6 | 2,5 | 40 |
További információ a bejelentkezést követően
|
|
8502020
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=50 |
- | F506 típus | 5,6 | 2,5 | 50 |
További információ a bejelentkezést követően
|
|
8502023
Keményszövet vezetőszalag F506-25x2,5-spirál-Ť=200 |
igen | F506 típus | 25 | 2,5 | 200 |
További információ a bejelentkezést követően
|
|
8502024
Keményszövet vezetőszalag F506-20x2,5-spirál-Ť=200 |
igen | F506 típus | 20 | 2,5 | 200 |
További információ a bejelentkezést követően
|
|
8502025
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=25 |
igen | F506 típus | 5,6 | 2,5 | 25 |
További információ a bejelentkezést követően
|
|
8502027
Keményszövet vezetőszalag F506-20x2,5-spirál-Ť=100 |
– | F506 típus | 20 | 2,5 | 100 |
További információ a bejelentkezést követően
|
|
8502030
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=70 |
igen | F506 típus | 5,6 | 2,5 | 70 |
További információ a bejelentkezést követően
|
|
8502040
Keményszövet vezetőszalag F506-5,6x2,5-spirál-Ť=100 |
igen | F506 típus | 5,6 | 2,5 | 100 |
További információ a bejelentkezést követően
|
|
8502090
Keményszövet vezetőszalag F506-12,7x3,17-spirál-Ť=95,25 |
- | F506 típus | 12,7 | 3,17 | 100 |
További információ a bejelentkezést követően
|
Működési elv
Die Ringe werden an den vorgeformten Spiraldurchmesser passend abgelängt und sind durch leichte und rasche Schnappmontage für Kolben und Stangen eingebaut.
Alkalmazási terület
Az F506 minőségű keményszövet vezetőszalagok kifejezetten hidraulikus alkalmazások legmagasabb terheléseire lettek kifejlesztve.
Előnyök
Nagy előny, hogy a szokásos gyártási eljárásokkal ellentétben nincs szövetfonal átvágva, így a szöszösödés teljes mértékben kizárt.
