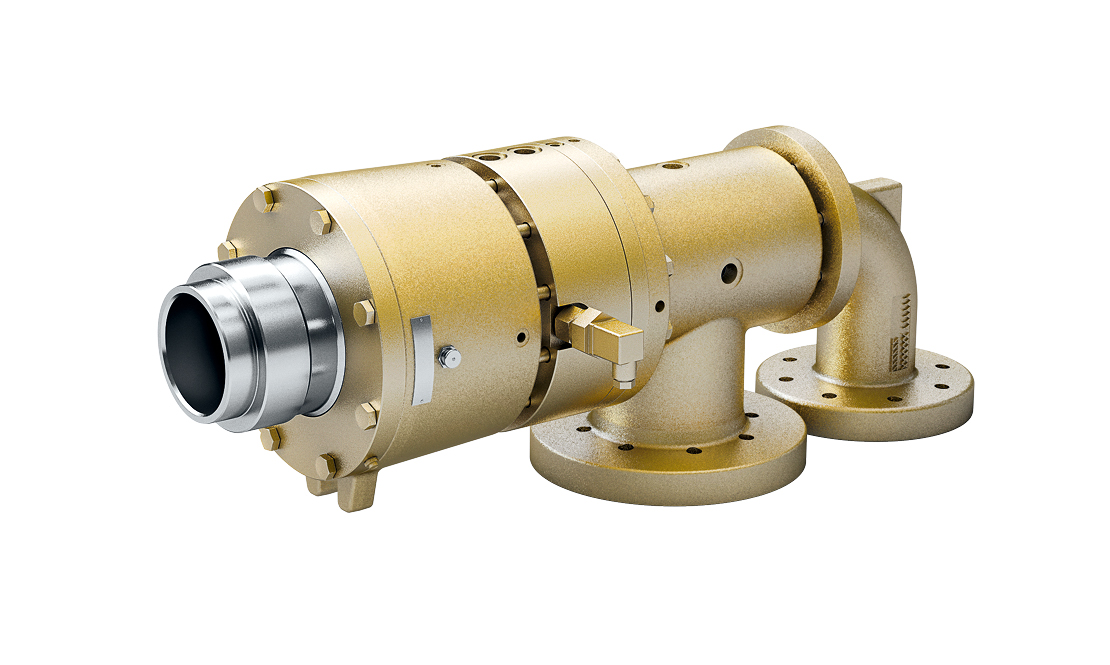

Forgócsatlakozó DC
Leírás
Alkalmasak forró vízhez és gőzökhöz, akár 250°C-ig és 40 bar-ig. Fordulatszámok akár 1200 ford./perc-ig is lehetségesek.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | min üzemi nyomás | min. üzemi hőmérséklet | Tömítés | Rotor csatlakozás módja | Rotor csatlakozás | Sorozat | Maximális fordulatszám | Forgóátvezető típusa | max. üzemi hőmérséklet | Ház anyaga | Névleges méret DN | max üzemi nyomás | Csatlakozások száma | Közeg | Belső cső kivitele | Belsö csö csatlakozás | Axiális csatlakozás | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1114161 | 0,8 | 0,1 | PTFE | Fix karima | O 55 mm G7 / h8 | DC Sorozat | 1,2 | DCB Széria | 250 | Acélöntvény | DN 32 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 16 G7 / e8 | Karima DN 15, PN 40 |
További információ a bejelentkezést követően
|
| 1114211 | 0,8 | 0,1 | PTFE | Fix karima | O 80 mm G7 / h8 | DC Sorozat | 1 | DCB Széria | 250 | Acélöntvény | DN 40 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 17 G7 / e8 | Karima DN 20, PN 40 |
További információ a bejelentkezést követően
|
| 1114261 | 0,8 | 0,1 | PTFE | Fix karima | O 80 mm G7 / h8 | DC Sorozat | 950 | DCB Széria | 250 | Acélöntvény | DN 50 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 25 G7 / e8 | Karima DN 25, PN 40 |
További információ a bejelentkezést követően
|
| 1114311 | 0,8 | 0,1 | PTFE | Fix karima | O 100 mm G7 / h8 | DC Sorozat | 800 | DCB Széria | 250 | Acélöntvény | DN 65 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 25 G7 / e8 | Karima DN 32, PN 40 |
További információ a bejelentkezést követően
|
| 1114361 | 0,8 | 0,1 | PTFE | Fix karima | O 135 mm G7 / h8 | DC Sorozat | 750 | DCB Széria | 250 | Acélöntvény | DN 80 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 37 G7 / e8 | Karima DN 40, PN 40 |
További információ a bejelentkezést követően
|
| 1114411 | 0,8 | 0,1 | PTFE | Fix karima | O 160 mm G7 / h8 | DC Sorozat | 650 | DCB Széria | 250 | Acélöntvény | DN 100 | 40 | Két utas kivitel | Hűtő víz, forró víz, gőz | Forgó belső csővel | Furatátmérő 45 G7 / e8 | Karima DN 50, PN 40 |
További információ a bejelentkezést követően
|
Alkalmazási terület
Alkalmazásai bevonó- és laminálóberendezéseknél, papír-, nemszőtttextília- és textilkalenderekben, valamint szárítókban találhatók.
Előnyök
Lényegesen hosszabb élettartam
- Hosszabb gépüzemidő, tervezhető karbantartás a mechanikus tömítésen elhelyezett hőmérséklet-érzékelőnek köszönhetően
- Kívülről terhelt mechanikus tömítés üzembiztonságot és nagyon alacsony súrlódási nyomatékot biztosít
- Hűtővíz használata az integrált hűtőrendszerhez
- Egy szigetelő alátét védi a mechanikus tömítést a durva szennyeződésektől és megakadályozza a hő bejutását a fűtőkörből a hűtött tömítési területre
- Merev csapágyazás kúpgörgős csapággyal a magasabb fordulatszámokhoz, nyomásokhoz és kiegészítő terhelésekhez
- Csapágykenés a DCL és DC típusoknál 220°C-ig és 25 barig magas hőmérsékletű zsírral.
Speciális előnyök és jellemzők a DC típusnál:
- Duplafalú futó légközzel védi a csapágy- és tömítési területet a túl magas hőmérséklettől
- PTFE tengelytömítés a gőz- és kondenzvíz-csatorna között elválasztja a gőzt a kondenzvíz-tértől, és így biztosítja a megbízható kondenzvíz-elvezetést.
- 220°C és 25 bar felett 250°C és 40 barig a gördülőcsapágyakat olajkeringetéssel kenik.
