Leírás

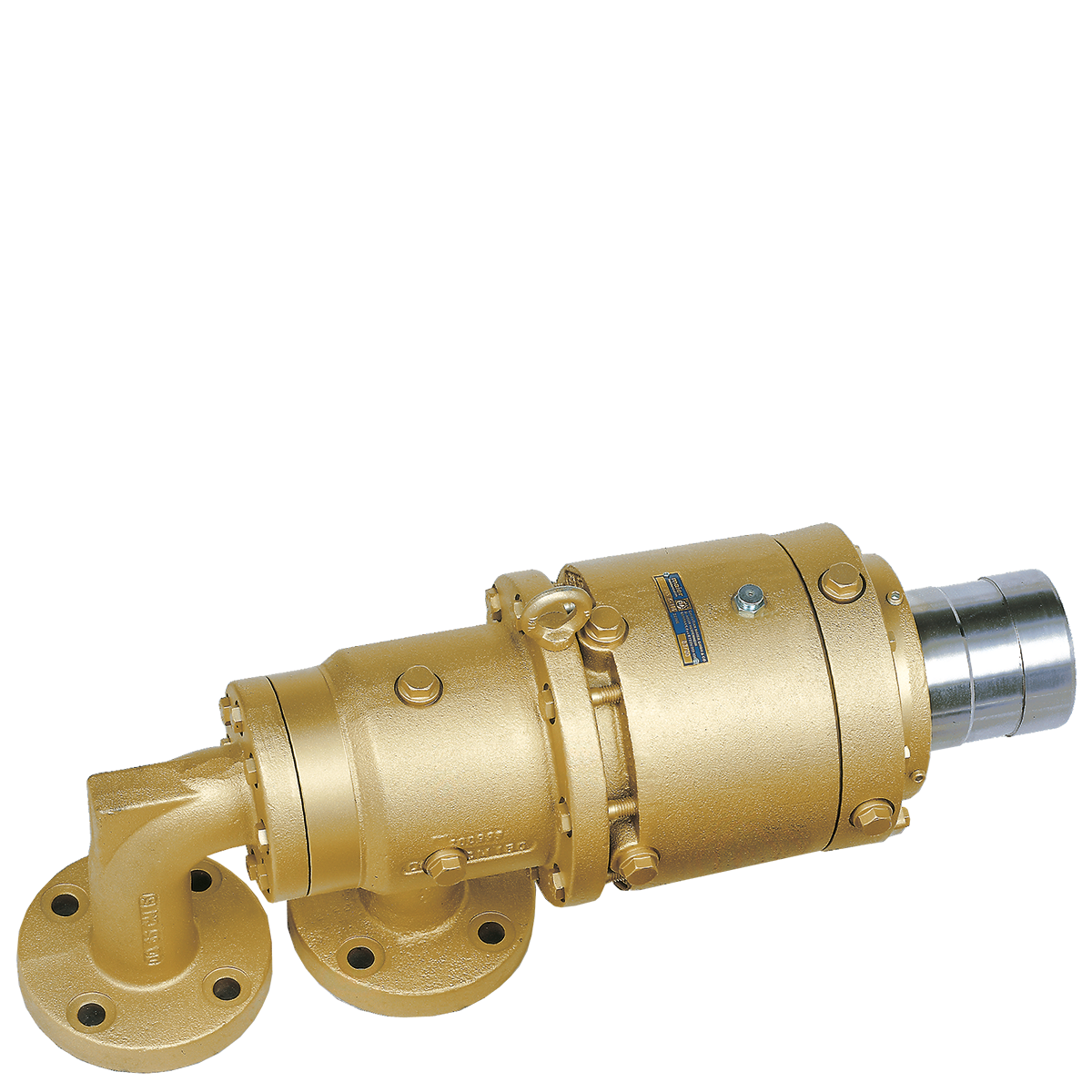

A DQLB típusok hőátadó olajhoz alkalmasak, akár 250°C-ig.
Ha forró hőátadó olaj érintkezésbe kerül a levegő oxigénjével, kémiai reakciók lépnek fel kokszosodás vagy krakkolódás formájában. Ez károsítja a tömítéseket, és olaj, illetve olajgőzök szivárognak ki. A nemzetközileg szabadalmaztatott DQ-rendszer megakadályozza ezeket a hatásokat, és ezzel egyedi előnyöket kínál.
DQLB = Forgó belső csővel, statikus tömítéssel az előremenő és visszatérő ág között.
Megjegyzés: K-karimás kivitel esetén a tartozékokat külön kell megrendelni. Itt kérjük, mindig válassza ki a K-karimát, a belső gyűrűt és a lapostömítést is.
Kérdése van? Segítünk!
| Tételszám | Forgóátvezető típusa | Rotor csatlakozás módja | Névleges méret DN | Axiális csatlakozás | max üzemi nyomás | max. üzemi hőmérséklet | Sorozat | Tömítés | Csatlakozások száma | Ház anyaga | Belső cső kivitele | Közeg | Rotor csatlakozás | Maximális fordulatszám | Belsö csö csatlakozás | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1110097 | DQLB Széria | K karima | DN 25 | Karima DN 20, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 45 mm G7 / h8 | 2,2 | Furatátmérő 18 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110172 | DQLB Széria | K karima | DN 32 | Karima DN 25, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 50 mm G7 / h8 | 1,7 | Furatátmérő 24 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110247 | DQLB Széria | K karima | DN 40 | Karima DN 32, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 65 mm G7 / h8 | 1,3 | Furatátmérő 29 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110322-700 | DQLB Széria | K karima | DN 50 | Karima DN 40, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 85 mm G7 / h8 | 1,1 | Furatátmérő 37 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110397-100 | DQLB Széria | K karima | DN 65 | Karima DN 50, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 105 mm G7 / h8 | 840 | Furatátmérő 45 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110472-100 | DQLB Széria | K karima | DN 80 | Karima DN 65, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 114 mm G7 / h8 | 680 | Furatátmérő 60 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110547-100 | DQLB Széria | K karima | DN 100 | Karima DN 80, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 135 mm G7 / h8 | 550 | Furatátmérő 75 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110622-100 | DQLB Széria | K karima | DN 125 | Karima DN 100, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 170 mm G7 / h8 | 440 | Furatátmérő 88 G7 / e8 |
További információ a bejelentkezést követően
|
| 1110697 | DQLB Széria | K karima | DN 150 | Karima DN 125, PN 16 | 10 | 250 | DQ Sorozat | Fémharmonika Tömítés | Két utas kivitel | Gömbgrafitos öntöttvas | Forgó belső csővel | Hőközlő olaj | O 204 mm G7 / h8 | 360 | Furatátmérő 88 G7 / e8 |
További információ a bejelentkezést követően
|
Alkalmazási terület
Ezek az alkalmazások többek között bevonó- és laminálóberendezéseknél, papír-, nemszőtttextília- és textilkalenderekben, szárítókban, valamint rotációs reaktorokban találhatók.
