Hegesztő csonk

Hegesztő csonk
Hegesztő csonk

Leírás

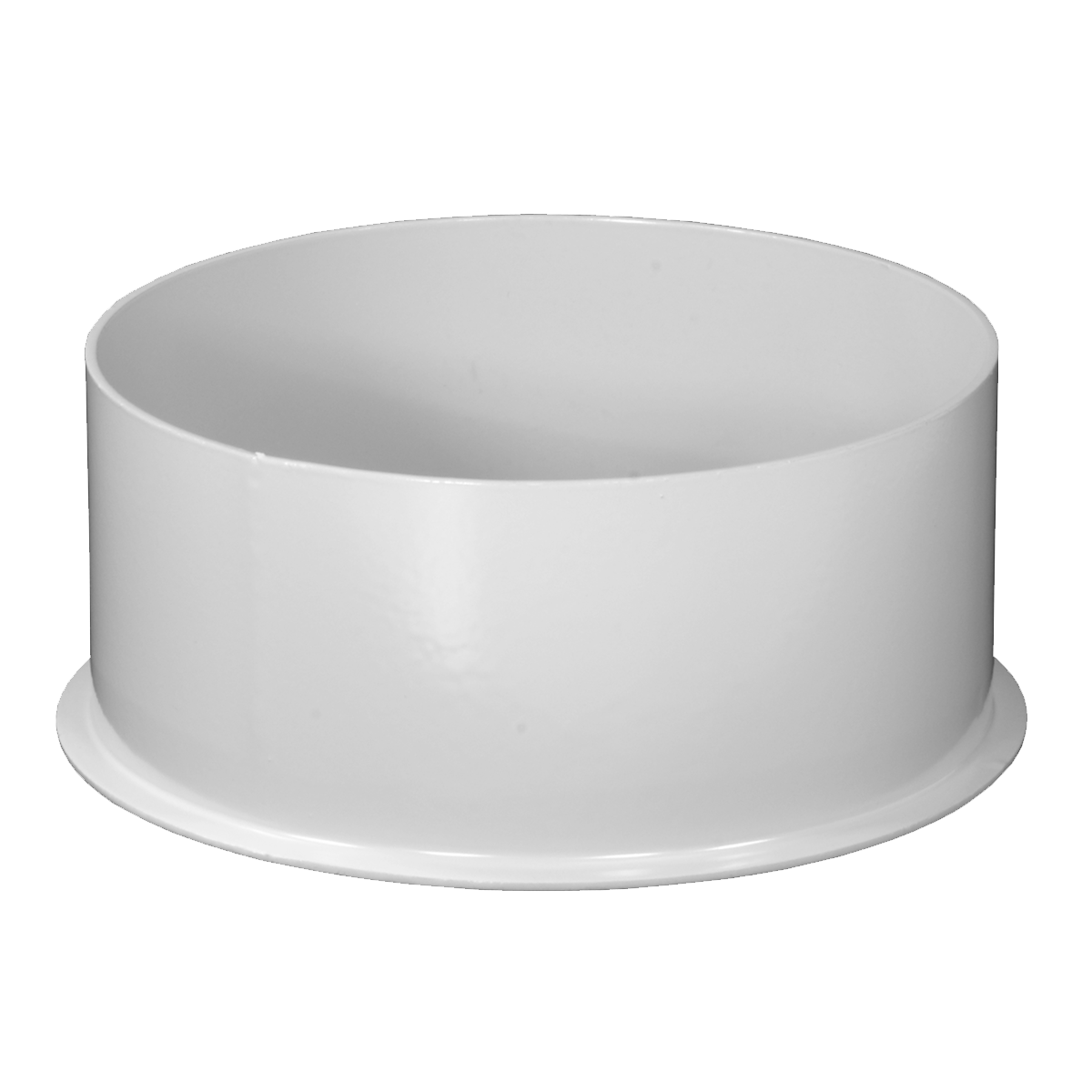

Hegeszthető csonk – Átmenet hegesztés és szorítógyűrűs rendszer között

A hegeszthető csonk a legegyszerűbb és legbiztosabb megoldás, ha a moduláris csőrendszert olyan berendezéshez, tartályhoz vagy csővezetékhez szeretné csatlakoztatni, amely nem rendelkezik szabványos csatlakozókarimával.

Az idom kialakítása aszimmetrikus:

  • Egyik vége sima: Ez az oldal szolgál a meglévő rendszerhez vagy géphez történő hegesztésre.
  • Másik vége peremes: Ez az oldal kompatibilis a Hennlich/S&W szorítógyűrűs rendszerrel, így azonnal csatlakoztatható rá bármilyen cső vagy idom.

Elérhető széles méretválasztékban DN 80-tól DN 630-ig, így a kisebb elszívóktól a nagy silókig mindenhol alkalmazható.

Részletes leírás és letölthető dokumentumok
...
Bővebb információ a bejelentkezést követően
Bejelentkezés

Kérdése van? Segítünk!

Naske Adrienn
Szűrő
Részletes keresés
alapanyag
RAL-szín
hossz
falvastagság
névleges átmérő 1
Tételszám alapanyag RAL-szín hossz (mm) falvastagság névleges átmérő 1 (mm) csatlakozási típus típus
14-AN100-E2 Hegcsonk DN100
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 2 mm 100 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN100-P2 Hegcsonk DN100
2 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 2 mm 100 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN125-E2 Hegcsonk DN125
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 2 mm 125 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN125-P2 Hegcsonk DN125
2 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 2 mm 125 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN140-E2 Hegcsonk DN140
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 2 mm 140 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN140-P2 Hegcsonk DN140
2 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 2 mm 140 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN150-E2 Hegcsonk DN150
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 2 mm 150 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN150-P2 Hegcsonk DN150
2 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 2 mm 150 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN150-P3 Hegcsonk DN150
3 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 3 mm 150 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN160-E2 Hegcsonk DN160
2 mm anyagvastagság, rozsdamentes acél 1.4301
 		Rozsdamentes acél 1.4301 null 62,5 2 mm 160 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN160-P1.S001 Anschweißende NW160, 100 mm Länge
1 mm stark, St 12.03
RAL9005 		Porfestett acél 9_005 62,5 2 mm 160 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően
14-AN160-P2 Hegcsonk DN160
2 mm anyagvastagság, St 12.03
felületkezelés nélkül 		Felületkezelés nélküli acél null 62,5 2 mm 160 Feszítőgyűrű Hegeszthető
További információ a bejelentkezést követően

Előnyök

Miért hasznos ez az alkatrész?

  • Univerzális indítópont: Bárhol létrehozhat vele csatlakozási pontot, ahol hegeszteni lehet (pl. tartály oldalán vágott nyílásra, elvágott csővégre).
  • Tökéletes illeszkedés: A peremes oldal gyárilag precízen kialakított, garantálva a szorítógyűrűs kötés tömörségét (amit egy helyszíni peremezéssel nehéz lenne elérni).
  • Erős kötés: A hegesztés tartós és teherbíró rögzítést biztosít az alapgéphez.
  • Széles méretskála: A nagy átmérőjű (DN 630) rendszerekhez is elérhető.

Alkalmazási terület

Mikor válassza ezt az elemet?

  • Tartályok és silók: Ha a tartályon csak egy kivágott nyílás van, ezt a csonkot odahegesztve máris csatlakoztatható a porelszívó vagy anyagszállító cső.
  • Egyedi gépépítés: Olyan berendezéseknél, ahol a gyártás során hegesztéssel rögzítik a kimeneti csonkot.
  • Régi rendszerek felújítása: Ha egy régi csővezetéket elvágnak, és onnan az új, moduláris rendszerrel szeretnék folytatni a nyomvonalat.
