Leírás
A K125 profil egyszeres működésű dugattyú tömítés. A tömítés egy PTFE külső tömítőgyűrűből és egy O-gyűrűből áll. Az elasztomer statikus tömítésként biztosítja a horony, illetve a külső dinamikus tömítőgyűrű pedig a henger tömítettségét.
A tömítés alapanyag kínálata nagyon széles, kérjük az alkalmazás tekintetében vegye fel velünk a kapcsolatot.
Alkalmazhatósági feltételek
- ´v´max. 4 m/s
- Hőmérséklet tartomány -30°C / +100°C
- Dinamikus üzemi nyomás 400 bar
Kérdése van? Segítünk!

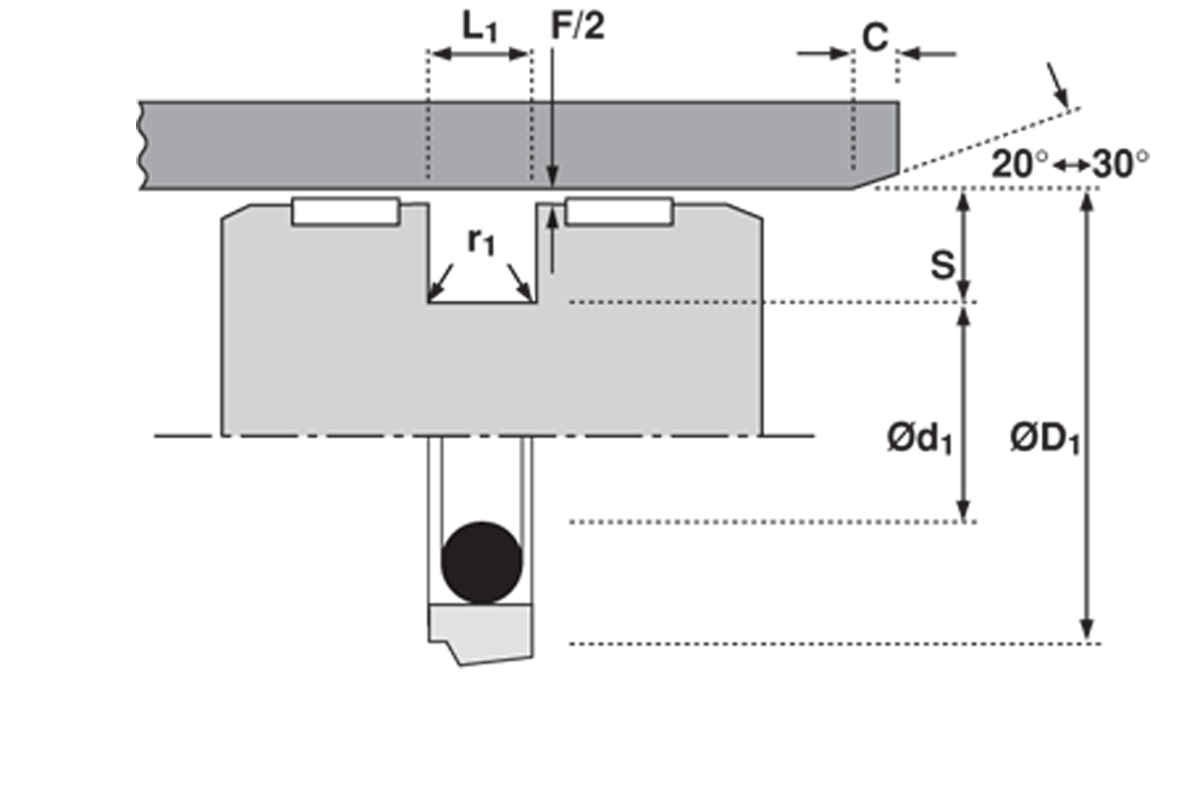

| Tételszám | Típus | belső átmérő (mm) | L1 horonyszélesség (mm) | külső átmérő (mm) | |
|---|---|---|---|---|---|
| 012007022-2259K25N | K125 | 7,1 | 2,2 | 12 |
További információ a bejelentkezést követően
|
| 016011022-2259K25N | K125 | 11,1 | 2,2 | 16 |
További információ a bejelentkezést követően
|
| 020012032-2259K25N | K125 | 12,5 | 3,2 | 20 |
További információ a bejelentkezést követően
|
| 025017032-2259K25N | K125 | 17,5 | 3,2 | 25 |
További információ a bejelentkezést követően
|
| 030022032-2259K25N | K125 | 22,5 | 3,2 | 30 |
További információ a bejelentkezést követően
|
| 032024032-2259K25N | K125 | 24,5 | 3,2 | 32 |
További információ a bejelentkezést követően
|
| 035027032-2259K25N | K125 | 17,5 | 3,2 | 35 |
További információ a bejelentkezést követően
|
| 040029042-2259K25N | K125 | 29 | 4,2 | 40 |
További információ a bejelentkezést követően
|
| 042031042-2259K25N | K125 | 31 | 4,2 | 42 |
További információ a bejelentkezést követően
|
| 045034042-2259K25N | K125 | 34 | 4,2 | 45 |
További információ a bejelentkezést követően
|
| 050039042-2259K25N | K125 | 39 | 4,2 | 50 |
További információ a bejelentkezést követően
|
| 052041042-2259K25N | K125 | 41 | 4,2 | 52 |
További információ a bejelentkezést követően
|
| 055044042-2259K25N | K125 | 44 | 4,2 | 55 |
További információ a bejelentkezést követően
|
| 060049042-2259K25N | K125 | 49 | 4,2 | 60 |
További információ a bejelentkezést követően
|
| 063052042-2259K25N | K125 | 52 | 4,2 | 63 |
További információ a bejelentkezést követően
|
| 065054042-2259K25N | K125 | 54 | 4,2 | 65 |
További információ a bejelentkezést követően
|
| 070059042-2259K25N | K125 | 59 | 4,2 | 70 |
További információ a bejelentkezést követően
|
| 075064042-2259K25N | K125 | 64 | 4,2 | 75 |
További információ a bejelentkezést követően
|
| 080064063-2259K25N | K125 | 64,5 | 6,3 | 80 |
További információ a bejelentkezést követően
|
| 090074063-2259K25N/1 | K125 | 74,5 | 6,3 | 90 |
További információ a bejelentkezést követően
|
| 110094063-2259K25N/1 | K125 | 94,5 | 6,3 | 110 |
További információ a bejelentkezést követően
|
| 120104063-2259K25N | K125 | 104,5 | 6,3 | 120 |
További információ a bejelentkezést követően
|
| 125109063-2259K25N | K125 | 109,5 | 6,3 | 125 |
További információ a bejelentkezést követően
|
| 130114063-2259K25N | K125 | 114,5 | 6,3 | 130 |
További információ a bejelentkezést követően
|
Összeszerelés
A tömítések kb. ∅ 20 mm átmérőtől zárt hornyokba bepattinthatók.
Először az O-gyűrűt kell megnyújtani és bepattintani a horonyba. (Ne csavarja meg!)
A tömítőgyűrű szereléséhez a legalkalmasabb egy lapos, kemény (de nem túl kemény) műanyag szalag.
Helyezze be a tömítőgyűrűt a horonyba a kerület egy pontján, és tartsa ott stabilan. Ezután a másik kezével a gyűrűt gyors, körkörös mozdulatokkal húzza végig axiális irányban a horonyban, amíg teljesen bepattan.
Megfelelően kialakított, kellően nagy beszorítási lejtő esetén – a tömítőgyűrű anyagától függően – gyakran elhagyható az utólagos kalibrálás.
A sorozatszerelés könnyen automatizálható tágítókúp és terpesztőtüske alkalmazásával.
Alkalmazási terület
K125 profil kifejezetten egyoldali nyomás alatt álló dugattyúkhoz készült. A tömítőegység egy PTFE csúszófelületű profiltömítésből és egy O-gyűrűből áll. A K125 egyoldali nyomásra lett optimalizálva, és rendkívül alacsony súrlódást biztosít statikus és dinamikus üzemben egyaránt.
Különféle anyagkombinációk elérhetők – kérje tanácsadó csapatunk segítségét!
Előnyök
- Rendkívül alacsony súrlódás
- Nagyon kompakt kialakítás
- Kifejezetten egyoldali nyomásra tervezve
- Nagy maximális sebesség
-
Rángatásmentes mozgás még nagyon lassú előretolás esetén is (stick-slip jelenség nélkül)
