Leírás
A tömítés alapanyag kínálata nagyon széles, kérjük az alkalmazás tekintetében vegye fel velünk a kapcsolatot.
Alkalmazhatósági feltételek
´v´max. 5 m/s
Hőmérséklet tartomány -30°C / +100°C
Dinamikus üzemi nyomás 400 bar
Kérdése van? Segítünk!

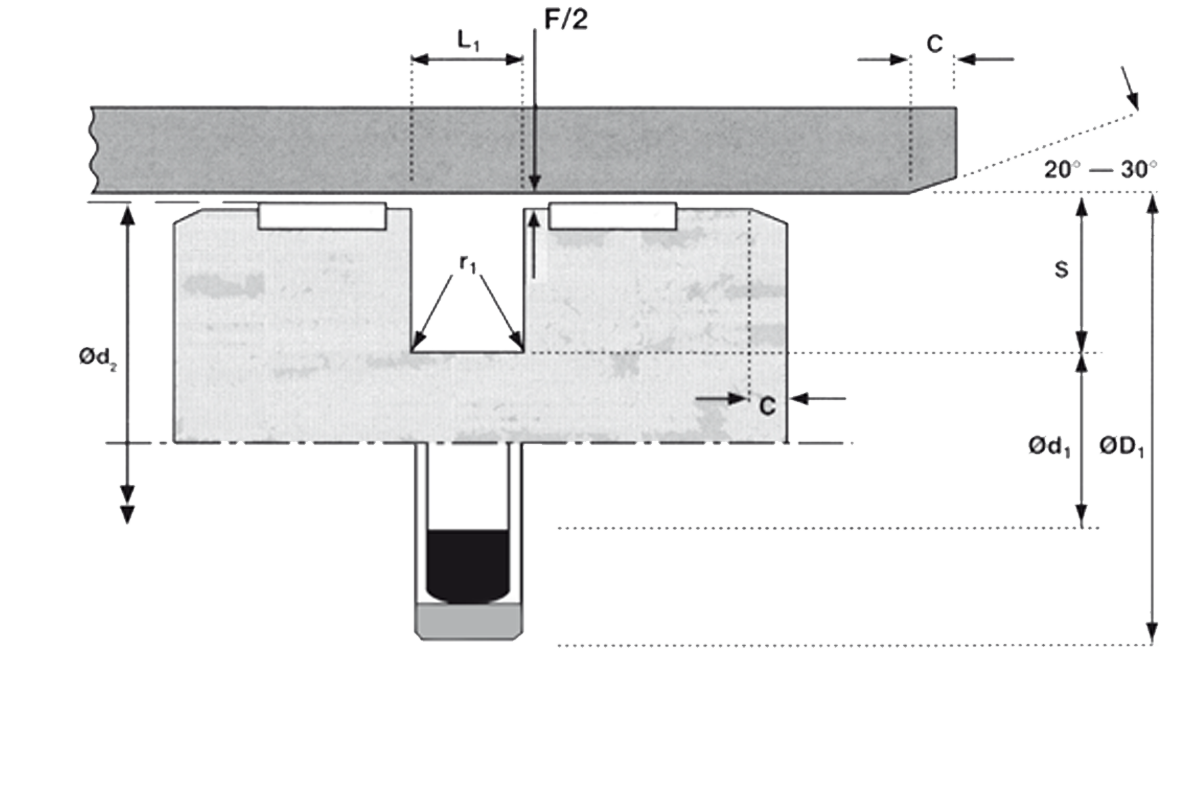

| Tételszám | külső átmérő (mm) | L1 horonyszélesség (mm) | Típus | belső átmérő (mm) | |
|---|---|---|---|---|---|
| 063048075-2259K38N | 63 | 7,5 | K138 | 48 |
További információ a bejelentkezést követően
|
| 070055075-2259K38N | 70 | 7,5 | K138 | 55 |
További információ a bejelentkezést követően
|
| 080060100-2259K38N | 80 | 10 | K138 | 60 |
További információ a bejelentkezést követően
|
| 090070100-0759K38N | 90 | 10 | K138 | 70 |
További információ a bejelentkezést követően
|
| 100080100-2259K38N | 100 | 10 | K138 | 80 |
További információ a bejelentkezést követően
|
| 110090100-0759K38N | 110 | 10 | K138 | 90 |
További információ a bejelentkezést követően
|
| 115095100-2259K38N | 115 | 10 | K138 | 95 |
További információ a bejelentkezést követően
|
| 120100100-2259K38N | 120 | 10 | K138 | 100 |
További információ a bejelentkezést követően
|
| 125105100-2259K38N | 125 | 10 | K138 | 105 |
További információ a bejelentkezést követően
|
| 130110100-0759K38N | 130 | 10 | K138 | 110 |
További információ a bejelentkezést követően
|
| 140120100-0759K38N | 140 | 10 | K138 | 120 |
További információ a bejelentkezést követően
|
| 150125125-0759K38N | 150 | 12,5 | K138 | 125 |
További információ a bejelentkezést követően
|
| 160135125-2259K38N | 160 | 12,5 | K138 | 135 |
További információ a bejelentkezést követően
|
| 180155125-0759K38N | 180 | 12,5 | K138 | 155 |
További információ a bejelentkezést követően
|
| 200175125-2259K38N | 200 | 12,5 | K138 | 175 |
További információ a bejelentkezést követően
|
| 210185125-0759K38N | 210 | 12,5 | K138 | 185 |
További információ a bejelentkezést követően
|
| 220195125-2259K38N | 220 | 12,5 | K138 | 195 |
További információ a bejelentkezést követően
|
| 225200125-0759K38N | 225 | 12,5 | K138 | 200 |
További információ a bejelentkezést követően
|
| 250220150-2259K38N | 250 | 15 | K138 | 220 |
További információ a bejelentkezést követően
|
| 280250150-0759K38N | 280 | 15 | K138 | 250 |
További információ a bejelentkezést követően
|
| 300270150-2259K38N | 300 | 15 | K138 | 270 |
További információ a bejelentkezést követően
|
| 320290150-2259K38N | 320 | 15 | K138 | 290 |
További információ a bejelentkezést követően
|
| 360330150-2259K38N | 360 | 15 | K138 | 330 |
További információ a bejelentkezést követően
|
| 400370150-0759K38N | 400 | 15 | K138 | 370 |
További információ a bejelentkezést követően
|
Összeszerelés
K138 kann ab ∅ 63 mm auch auf einteilige Kolben übergeknöpft werden.
Zuerst den Vierkant-Profilring in die Nut einbringen.
Den Gleitflächen-Dichtring aus PTFE-Compound möglichst rasch überknöpfen.
Am besten verwenden Sie dazu ein festes, flaches Kunststoffband. Setzen Sie den PTFE-Ring an einer Stelle am Umfang in die Dichtungsnut.
Ziehen Sie ihn dann rasch ringsum in die Nut.
Die Verwendung einer Montagehilfe mittels Konus und Spreizhülse erleichtert den Vorgang.
Anwärmen des PTFE-Rings in heißem Wasser oder in heißer Luft ( ca. + 130°C ) erleichtert die Montage !
Danach sollte am Kolben mit einer Hülse nachkalibriert werden.
Alkalmazási terület
A K138 típus kimondottan nagy igénybevétel és nagy átmérők esetén alkalmazható a leghatékonyabban. A tömítés egy PTFE-Bronz külső tömítőgyűrűből és egy NBR belső profilgyűrűből áll.
Előnyök
A tömítés nagy előnye, hogy rendkívül kis súrlódással rendelkezik, melynek mértéke a dinamikus és a statikus tömítés esetén rendkívül fontos.
Jó Stick-Lip hatás érhető el. További előnye, hogy a PTFE gyűrű révén olyan anyagoknál is alkalmazható, melyeknek rosszabbak a kenési jellemzőik.
