Leírás
A K54 típusú siklófelületű tömítés PTFE/üveg anyagból készül, míg a K254 PTFE-bronz kompozitból vagy más siklóanyagokból áll. Mindkettőt egy O-gyűrű támogatja, amely előfeszítő elemként szolgál.
Az O-gyűrű szerepe: Statikus tömítést biztosít a horonyban. A PTFE tömítés szerepe: Dinamikus tömítést biztosít a hengerfalon. A hidraulikus nyomás hatására az O-gyűrű deformálódik, így plusz erőt fejt ki a tömítőgyűrűre, ami azt erősebben préseli a hengerfalhoz. Ezáltal a tömítőerő és a tömítettség a nyomás növekedésével nő.
Az előnyei a rendszernek:
Nagyon alacsony súrlódás, ahol a fellépő súrlódási és indítási erő közel azonos, így elkerülhető a stick-slip jelenség.
Akár lassú mozgásnál is rázkódásmentes működés biztosított, de nagy sebességnél is jól működik.
Jó működés még rosszul kenhető közegben is, így rövid ideig szárazon futás is megengedett.
A tömítés „rápattintható”, ami vékonyabb, költséghatékonyabb dugattyú kialakítást tesz lehetővé.
Kérdése van? Segítünk!

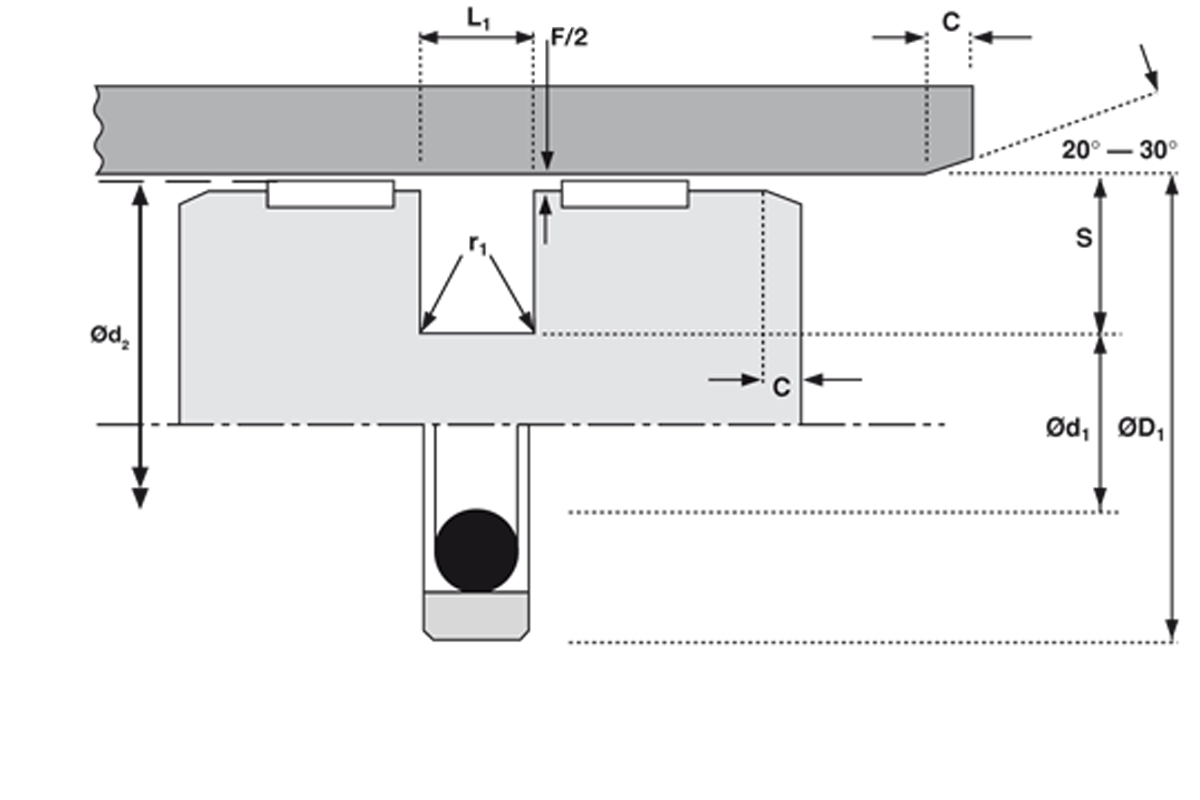

| Tételszám | Típus | belső átmérő (mm) | külső átmérő (mm) | L1 horonyszélesség (mm) | |
|---|---|---|---|---|---|
|
018010032-0259/1
Kolbendichtsatz aus PTFE/02 K54-18x10,5x3,2 |
K54 | 10,5 | 18 | 3,2 |
További információ a bejelentkezést követően
|
|
034026032-0259
Kolbendichtsatz aus PTFE/02 K54-34x26,5x3,2 |
K54 | 26,5 | 34 | 3,2 |
További információ a bejelentkezést követően
|
|
039031032-0259
Kolbendichtsatz aus PTFE/02 K54-39x31,5x3,2 |
K54 | 31,5 | 39 | 3,2 |
További információ a bejelentkezést követően
|
|
070054063-0359
Kolbendichtsatz aus PTFE/03 K254-70x54,5x6,3 Schwere Reihe |
K54 | 54,5 | 70 | 6,3 |
További információ a bejelentkezést követően
|
|
075059063-0259
Kolbendichtsatz aus PTFE/02 K54-75x59,5x6,3 Schwere Reihe |
K54 | 59,5 | 75 | 6,3 |
További információ a bejelentkezést követően
|
|
6624510
Dugattyú tömítő készl. PTFE/02 K54-220x199x8,1 |
K54 | 199 | 220 | 8,1 |
További információ a bejelentkezést követően
|
|
6624610
Dugattyú tömítő készl. PTFE/02 K54-225x204x8,1 |
K54 | 204 | 225 | 8,1 |
További információ a bejelentkezést követően
|
|
6625110
Dugattyú tömítő készl. PTFE/02 K54-63,5x52,5x4,2 (2.5") |
K54 | 52,5 | 63,5 | 4,2 |
További információ a bejelentkezést követően
|
|
6625310
Dugattyú tömítő készl. PTFE/02 K54-82,55x67,05x6,3 (3.25") |
K54 | 67,05 | 82,55 | 6,3 |
További információ a bejelentkezést követően
|
|
6625610
Dugattyú tömítő készl. PTFE/02 K54-114,3x98,8x6,3 (4.5") |
K54 | 98,8 | 114,3 | 6,3 |
További információ a bejelentkezést követően
|
|
6625710
Dugattyú tömítő készl. PTFE/02 K54-127x111,5x6,3 (5.0") |
K54 | 111,5 | 127 | 6,3 |
További információ a bejelentkezést követően
|
|
8614610
Dugattyú tömítő készl. PTFE/02 K54-210x189x8,1 |
K54 | 189 | 210 | 8,1 |
További információ a bejelentkezést követően
|
Összeszerelés
A tömítések kb. ∅ 20 mm-től zárt árkokba pattinthatók be.
Először nyújtsa meg az O-gyűrűt, és pattintsa a helyére az árkban. (Ne csavarja el!)
A tömítőgyűrű szereléséhez ajánlott egy lapos, kemény (de nem túl kemény) műanyag szalag használata.
Helyezze a tömítőgyűrűt a kerületénél egy ponton az árokba, és tartsa ott rögzítve. Ezután a másik kezével körkörös mozdulatokkal, lehetőleg minél gyorsabban, húzza végig axiális irányban körbe az árkon, amíg teljesen be nem pattintódik.
Megfelelően nagy szerelési rádiuszok esetén a hengerhüvelyben – a tömítés anyagától függően – gyakran elhagyható az utólagos kalibrálás.
A sorozatgyártás során a szerelés könnyen automatizálható egy széthúzó kúppal és terelőtűvel.
Alkalmazási terület
K54 típus könnyű és közepes terhelésű alkalmazásokhoz alkalmas. A tömítéskészlet egy PTFE tömítőgyűrűből és egy NBR anyagú gumírozott O-gyűrűből áll. Agresszív közeg esetén az O-gyűrű anyaga FPM (Viton®) vagy egyéb elasztomerek közül választható.
Ennek a tömítőrendszernek az előnye a nagyon alacsony súrlódás, amely mind statikus, mind dinamikus működésnél szinte azonos. Ez biztosítja a pozitív, ragadásmentes (stick-slip-mentes) működést. Még a leglassabb előtolásoknál is egyenletes, rázkódásmentes működés érhető el.
Különböző anyagkombinációk is rendelkezésre állnak. Kérjük, forduljon tanácsadó csapatunkhoz.
Előnyök
E rendszer előnye a nagyon csekély súrlódás, amely statikus és dinamikus tartományban is csaknem azonos. Ebből a tényből adódik a pozitív stick-slip-mentes futás is. Lassú előtolásoknál is lökésmentes járást érünk el.
További előny a jó futásjellemző, a rosszul kenő anyagoknál, sőt rövid idejű szárazon járás is megengedett.
A standard méretek megfelelnek az ISO 7425-1 szerinti beépítési tereknek.
