Leírás
A K714 típusú tömítőegység nehézüzemű hidraulikus alkalmazásokhoz készült, különösen építőipari és földmunkagépekhez.
A K714-et elsősorban kettős működésű dugattyútömítésként alkalmazzák nagy nyomású rendszerekben, akár 500 bar üzemi nyomásig – bizonyos esetekben ennél magasabb nyomásra is alkalmas.
A csúszófelületű tömítőgyűrű üvegszállal erősített, hőstabilizált hőre lágyuló műanyagból készül, amely kivételesen magas extrúziós szilárdsággal rendelkezik.
A tömítés még nyomás alatt is képes áthaladni radiális furatokon a hengercsőben.

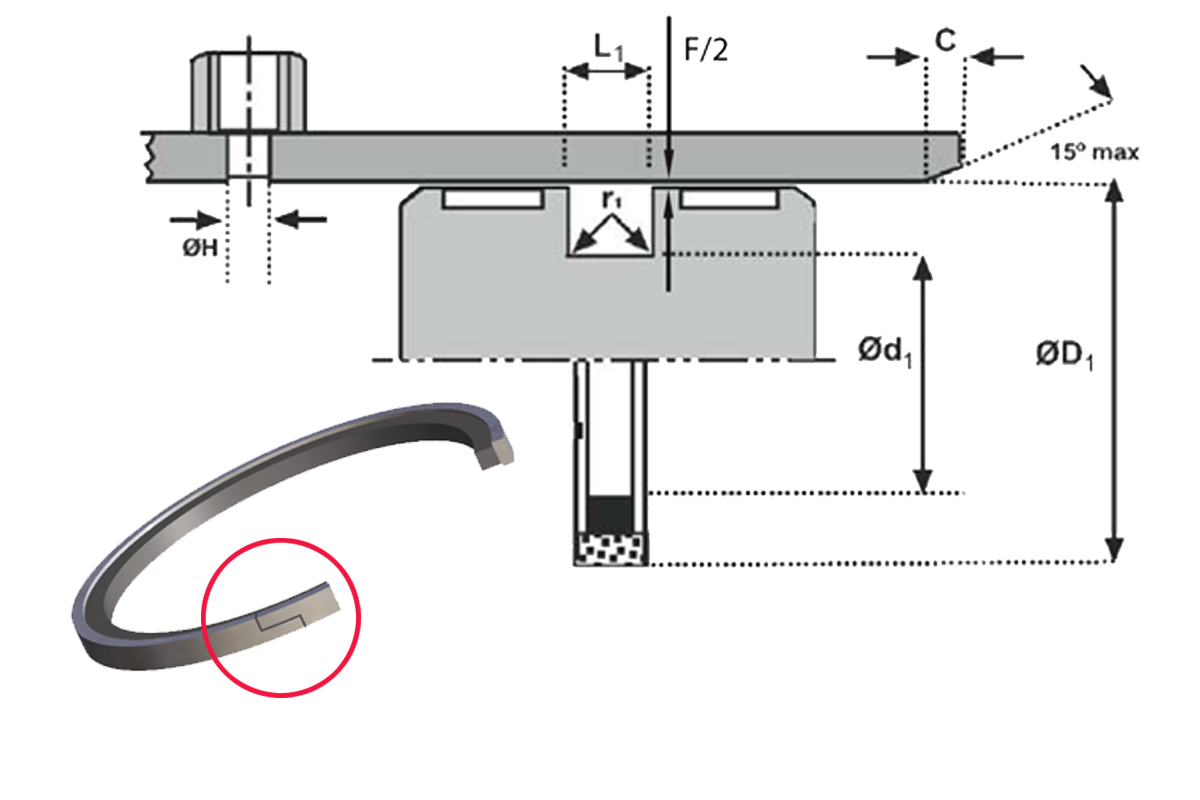

(Maximális furatátmérő: ∅H = 0,85 × L1)
A K714 lehetővé teszi nagyobb radiális hézag alkalmazását a tömítés mellett, ami minimálisra csökkenti annak esélyét, hogy a fémdugattyú hozzáérjen a hengercső falához.
Ennek az előnynek köszönhetően még nagy nyomású rendszerekben is alkalmazhatók keményszövetből készült vezetőgyűrűk, mint például az F506 típus.
A lépcsős illesztés ellenére a K714 kiváló statikus és dinamikus tömítőképességet biztosít.
A kiváló minőségű NBR-ből készült, téglalap keresztmetszetű előfeszítő elem gyorsan reagál a nyomásváltozásokra, ezáltal minden üzemállapotban megbízható tömítési teljesítményt nyújt.
Kérdése van? Segítünk!
| Tételszám | külső átmérő (mm) | belső átmérő (mm) | L1 horonyszélesség (mm) | Típus | |
|---|---|---|---|---|---|
| 7270010 | 80 | 64,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7270510 | 40 | 29 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7270610 | 45 | 34 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7270810 | 50 | 39 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7270910 | 60 | 49 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7271010 | 63 | 52 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7271310 | 70 | 59 | 4,2 | K714 |
További információ a bejelentkezést követően
|
| 7271410 | 75 | 69,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7271610 | 90 | 74,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7271810 | 100 | 84,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7272010 | 120 | 99 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272110 | 125 | 104 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272210 | 140 | 119 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272310 | 50 | 34,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7272410 | 63 | 47,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7272510 | 160 | 139 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272610 | 180 | 159 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272710 | 200 | 179 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7272810 | 125 | 109,5 | 6,3 | K714 |
További információ a bejelentkezést követően
|
| 7272910 | 105 | 84 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7273010 | 75 | 54 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7273110 | 85 | 64 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7273210 | 90 | 69 | 8,1 | K714 |
További információ a bejelentkezést követően
|
| 7273310 | 80 | 59 | 8,1 | K714 |
További információ a bejelentkezést követően
|
Összeszerelés
A K714 típus egyszerűen bepattintható egyrészes dugattyúkra.
Első lépésként az NBR előfeszítő elemet kell a horonyba helyezni. Ezután a csúszófelületű tömítőgyűrűt enyhén radiálisan szét kell hajlítani, majd szintén a horonyban kell elhelyezni.
Ügyelni kell arra, hogy a fokozatos illesztés (lépcsős átlapolás) pontosan egymásba simuljon.
A nagy külső átmérőjű túlfedés miatt a K714 beszerelése a hengercsőbe jelentős betolóerőt igényel.
Ezért megfelelő segédeszközök használata javasolt.
Alkalmazási terület
A K714 típusú dugattyútömítő készlet nehézipari hidraulikus alkalmazásokhoz készült, különösen építőipari és földmunkagépekhez.
A K714-et elsősorban kettős működésű dugattyútömítésként alkalmazzák nagy nyomású rendszerekben, akár 500 bar üzemi nyomásig – bizonyos esetekben ennél magasabb nyomáson is –, és ellenáll a hirtelen fellépő nyomáslökéseknek is.
Előnyök
- ellenálló a nyomáslökésekkel szemben
- lehetővé teszi a nagy tömítési hézagok és/vagy magas üzemi nyomás alkalmazását
- kompakt beépítési kialakítás rövid építésű dugattyúkhoz
- kiváló kimozdulási jellemzők még hosszabb magas nyomású állás után is Kiemelkedő kopásállóság
- nagyfokú ellenállóképesség szennyező részecskékkel szemben
- kiváló dinamikus és statikus tömítőképesség
- a csúszófelületű tömítőgyűrű nagy szilárdságú alapanyaga lehetővé teszi a hengercsőben lévő radiális furatok áthaladását is
- kiválthatja a többgyűrűs dugattyútömítési megoldásokat
