| Tételszám | Térfogatáram [l/min] (l/min) | Referencia nyomás (Bar) | Szórásszög (°) | Anyag DIN__jelölés | Csatlakozás | |
|---|---|---|---|---|---|---|
|
676.642.8F.40.00

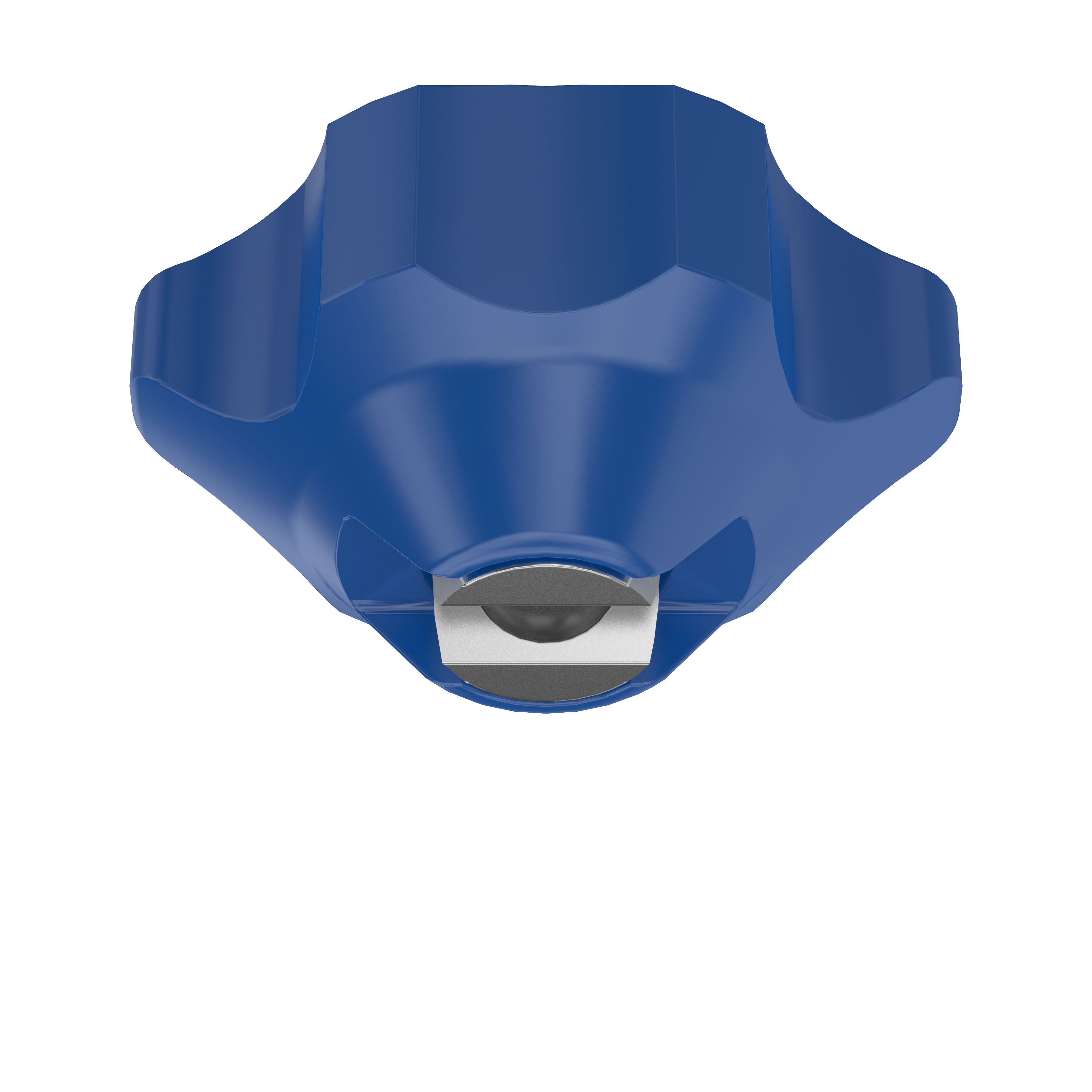

MEMOSPRAY - Lapossugár fúvóka Q= 4 l/min 2 bar |
7,51 | 5 | 30 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.644.8F.40.00
MEMOSPRAY - Lapossugár fúvóka Q = 6.33 l/min 5 bar-nál |
7,51 | 5 | 60 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.646.8F.40.00
MEMO lapossugár fúvóka Q = 6.33 l/min 5 bar-nál |
7,51 | 5 | 90 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.647.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 4 l/min 2 bar-nál |
7,51 | 5 | 120 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.722.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 9.96 l/min 5 bar-nál |
9,96 | 5 | 30 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.723.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 9.96 l/min 5 bar-nál |
9,96 | 5 | 45 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.724.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 9.96 l/min 5 bar-nál |
9,96 | 5 | 60 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.764.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 8 l/min 2 bar-nál |
12,65 | 5 | 60 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.766.8F.40.00
MEMOSPRAY - lapossugár fúvóka Q= 8 l/min 2 bar-nál |
12,65 | 5 | 90 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.804.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 10 l/min 2 bar-nál |
10 | 2 | 60 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.806.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 10 l/min 2 bar-nál |
10 | 5 | 90 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
|
676.844.8F.40.00
MEMOSPRAY-Lapossugár fúvóka Q = 19.76 l/min 5 bar-nál |
19,76 | 5 | 60 | PP Ház/ 1.4305 betét | Bajonett |
További információ a bejelentkezést követően
|
Működési elv
A probléma:
Főként a modern felületkezelés során, de az ipari alkatrészek tisztításakor és számos egyéb területen is alkalmaznak fúvókákat, kezdve a mosástól és zsírtalanítástól a foszfátozásig, valamint a bevonatozásig. Az optimális hatékonyság elérése érdekében legtöbbször egy pontosan beállítható szórásirányra van szükség ahhoz, hogy például a bonyolult formájú alkatrészeken a kritikus területeket is precízen lehessen szórni. E célból korábban két, 90°-os szórásszögű lapossugár fúvókát helyeztek el úgy, hogy a kívánt szórásirány beállítható legyen. Így azonban a szórásirány megváltoztatása nagyon körülményes volt. Ezenkívül használtak még golyós fúvókarendszereket is, ahol a fúvókafej egy állítható golyóba van integrálva, amit hollanderrel lehet rögzíteni. Különösen nagy problémát az okoz, hogy a fúvókák leszerelése után a szórásirányt újra pontosan be kell állítani. Ezalatt nemcsak a drága gyártási időből veszítünk, hanem a minőségben, illetve az előkezelés során is megmutatkozik, ha a kritikus területeken a fúvóka beállítása pontatlan. Mindezen felül sok golyós fúvókarendszerben ún. "szennyeződésgócok" alakulhatnak ki, amelyek azután a külső és a belső részeken megnőnek, emiatt a fúvókát gyakran cserélni kell.
A megoldás:
A Lechler kifejlesztett egy olyan új rendszert, amely teljesen problémamentes kezelést és pontos, reprodukálható szórásirányt biztosít: ez a MEMOSPRAY® , az intelligens fúvókarendszer, amely memorizálja a szöget. A rendszer "megjegyzi" a beállított szórásirányt és egy kényszerbeállítással garantálja ezt a fúvókacsere után is, ami ezáltal villámgyorsan és biztosan elvégezhető. A könnyen kezelhető bajonettes szárnyasanyával a csere még a nehezen hozzáférhető helyeken sem okoz problémát. A bajonettrendszer jól kigondolt konstrukciójának, valamint az optimális áramvonalnak köszönhetően a szennyeződés lerakódása kizárható.
1. A szórásirányt pontosan rögzítették. Az elkopott fúvókafejet ki kell cserélni.
2. Egy negyed fordulattal a fúvóka levehető anélkül, hogy a fúvókatartó golyó helyzete megváltozna, „megjegyzi” a beállított szórásirányt.
3. Az új fúvóka installálása után a szórásirány pontosan megegyezik a korábban beállítottal.
Alkalmazási terület
Előnyök
A MemoSpray legfontosabb előnyei:
• A MEMOSPRAY® rendkívül egyszerűen kezelhető.
• A fúvókatartó golyó és a fúvókafej funkcionális egységként illeszkedik egymásba.
• A zárt bajonett körkörös védelmet nyújt a szennyeződések ellen.
• A fúvókafej egyetlen kézmozdulattal eltávolítható.
• A beállított szórásirány a "memória-effektusnak" köszönhetően megmarad.
• Alakzáró, különlegesen nyomásálló szerelőbilincs.
A MEMOSPRAY® szerszám nélkül, kézzel egyszerűen szerelhető.
