Leírás
Robusztus kialakítás, kiszámítható teljesítmény – nyomórugók a Hennlich kínálatában.

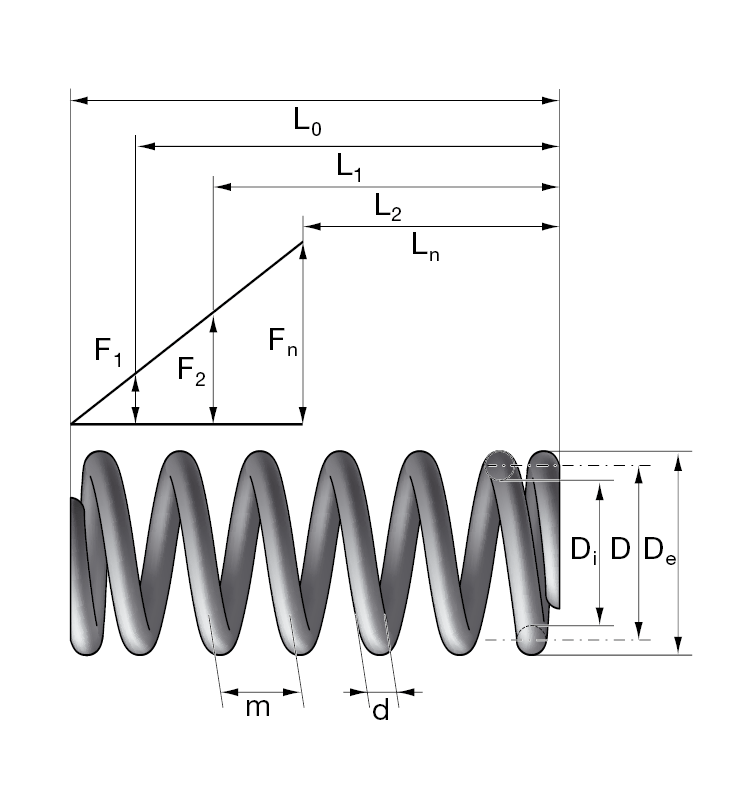

A Hennlich által kínált nyomórugók hengeres csavarrugók, amelyeket kiváló minőségű, kör keresztmetszetű huzalból gyártanak, állandó huzalátmérővel. Az egyenletes menetemelkedésnek és a precízen kialakított felfekvő végeknek köszönhetően ezek a rugók rendkívül megbízhatóan működnek tengelyirányú terhelés alatt. A rugók lineáris erő-elmozdulás karakterisztikával rendelkeznek, így jól tervezhető és stabil viselkedést biztosítanak a különböző gépészeti alkalmazások során.
A Hennlich nyomórugói megfelelnek a hidegalakított nyomórugókra vonatkozó DIN 2095 szabvány 1. osztályú minőségi követelményeinek. Ez garantálja a hosszú élettartamot, a pontos mérettűréseket és az üzembiztos működést – akár intenzív ipari használat mellett is.
Kérdése van? Segítünk!
| Tételszám | Belső átmérő (mm) | Anyag | Külső átmérő (mm) | Terheletlen hossz (mm) | Huzalvastagság (mm) | Rugóállandó (N/mm) | Rugóút (mm) | Megengedett hossz (mm) | Rugóerő (N) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 40/1 | 2 | Rugóacél 1.1200 | 3 | 1000 | 0,5 | – | – | – | – |
További információ a bejelentkezést követően
|
| 40/1/1 | 2 | Rugóacél 1.1200 | 3 | 4,4 | 0,5 | 11,66 | 1,3 | 3,1 | 15,6 |
További információ a bejelentkezést követően
|
| 40/1/2 | 2 | Rugóacél 1.1200 | 3 | 6,1 | 0,5 | 7,42 | 1,9 | 4,2 | 14,3 |
További információ a bejelentkezést követően
|
| 40/1/3 | 2 | Rugóacél 1.1200 | 3 | 8,7 | 0,5 | 4,8 | 2,9 | 5,8 | 13,7 |
További információ a bejelentkezést követően
|
| 40/1/4 | 2 | Rugóacél 1.1200 | 3 | 12 | 0,5 | 3,26 | 3,9 | 8,1 | 12,9 |
További információ a bejelentkezést követően
|
| 40/1/5 | 2 | Rugóacél 1.1200 | 3 | 17,5 | 0,5 | 2,21 | 6,1 | 11,4 | 13,5 |
További információ a bejelentkezést követően
|
| 40/2 | 2,7 | Rugóacél 1.1200 | 3,7 | 1000 | 0,5 | – | – | – | – |
További információ a bejelentkezést követően
|
| 40/2/1 | 2,7 | Rugóacél 1.1200 | 3,7 | 5,5 | 0,5 | 5,56 | 2,4 | 3,1 | 13,6 |
További információ a bejelentkezést követően
|
| 40/2/2 | 2,7 | Rugóacél 1.1200 | 3,7 | 7,9 | 0,5 | 3,54 | 3,7 | 4,2 | 13,2 |
További információ a bejelentkezést követően
|
| 40/2/3 | 2,7 | Rugóacél 1.1200 | 3,7 | 11,5 | 0,5 | 2,29 | 5,7 | 5,8 | 13 |
További információ a bejelentkezést követően
|
| 40/2/4 | 2,7 | Rugóacél 1.1200 | 3,7 | 16 | 0,5 | 1,56 | 7,9 | 8,1 | 12,4 |
További információ a bejelentkezést követően
|
| 40/2/5 | 2,7 | Rugóacél 1.1200 | 3,7 | 23,5 | 0,5 | 1,05 | 12,1 | 11,4 | 12,7 |
További információ a bejelentkezést követően
|
| 40/3 | 3,5 | Rugóacél 1.1200 | 4,5 | 1000 | 0,5 | – | – | – | – |
További információ a bejelentkezést követően
|
| 40/3/1 | 3,5 | Rugóacél 1.1200 | 4,5 | 7 | 0,5 | 2,85 | 3,9 | 3,1 | 11,2 |
További információ a bejelentkezést követően
|
| 40/3/2 | 3,5 | Rugóacél 1.1200 | 4,5 | 10 | 0,5 | 1,81 | 5,8 | 4,2 | 10,6 |
További információ a bejelentkezést követően
|
| 40/3/3 | 3,5 | Rugóacél 1.1200 | 4,5 | 15 | 0,5 | 1,17 | 9,2 | 5,8 | 10,7 |
További információ a bejelentkezést követően
|
| 40/3/4 | 3,5 | Rugóacél 1.1200 | 4,5 | 21,5 | 0,5 | 0,8 | 13,4 | 8,1 | 10,7 |
További információ a bejelentkezést követően
|
| 40/3/5 | 3,5 | Rugóacél 1.1200 | 4,5 | 31 | 0,5 | 0,54 | 19,6 | 11,4 | 10,6 |
További információ a bejelentkezést követően
|
| 40/4 | 4,5 | Rugóacél 1.1200 | 5,5 | 1000 | 0,5 | – | – | – | – |
További információ a bejelentkezést követően
|
| 40/4/1 | 4,5 | Rugóacél 1.1200 | 5,5 | 9,4 | 0,5 | 1,46 | 6,3 | 3,1 | 9,2 |
További információ a bejelentkezést követően
|
| 40/4/2 | 4,5 | Rugóacél 1.1200 | 5,5 | 14 | 0,5 | 0,93 | 9,8 | 4,2 | 9,1 |
További információ a bejelentkezést követően
|
| 40/4/3 | 4,5 | Rugóacél 1.1200 | 5,5 | 20,5 | 0,5 | 0,6 | 14,7 | 5,8 | 8,8 |
További információ a bejelentkezést követően
|
| 40/4/4 | 4,5 | Rugóacél 1.1200 | 5,5 | 30 | 0,5 | 0,41 | 21,9 | 8,1 | 9 |
További információ a bejelentkezést követően
|
| 40/4/5 | 4,5 | Rugóacél 1.1200 | 5,5 | 44,5 | 0,5 | 0,28 | 33,1 | 11,4 | 9,1 |
További információ a bejelentkezést követően
|
Összeszerelés
A nyomórugó kötegek praktikus alternatívát kínálnak ott, ahol gyors és rugalmas megoldásra van szükség. Legyen szó ideiglenes erőátvitelről vagy tömlők, kábelek megtörés elleni védelméről, a rugóstrangok könnyen beépíthetők és jól alkalmazhatók.
Alkalmazási terület
- Gépgyártás
- Karbantartás és javítás
- Automatizálás
-
Kábel- és tömlővédelem
Előnyök
- DIN 2095 szerinti 1. osztályú minőség
- Lineáris karakterisztika – jól tervezhető rugóviselkedés
- Kiválóan alkalmas tengelyirányú terhelésekhez
- Raktárról elérhető szabvány kivitelek
- Rugóstrang változat – praktikus védelmi megoldásokhoz
-
Hosszú élettartam ipari környezetben is
