Leírás
Megbízhatóság, szabványos kivitel és azonnali elérhetőség – ezeket kínálják a Hennlich nyomórugók
A Hennlich kínálatában szereplő nyomórugók hengeres csavarrugók, amelyek kiváló minőségű, kör keresztmetszetű, állandó átmérőjű huzalból készülnek. A menetek egyenletes emelkedése és a gondosan kialakított, felfekvő végmenetek biztosítják a nyomórugók egyenletes, lineáris működését – a fő terhelési irány a rugó tengelye mentén hat.
Szabvány nyomórugóinkat a hidegalakított rugókra vonatkozó DIN 2095 szabvány 1. minőségi osztályának megfelelően gyártjuk. Ez a gyártási minőség garantálja a precíz mérettűréseket, a hosszú élettartamot és a megbízható működést akár nagy igénybevétel mellett is.
Kérdése van? Segítünk!

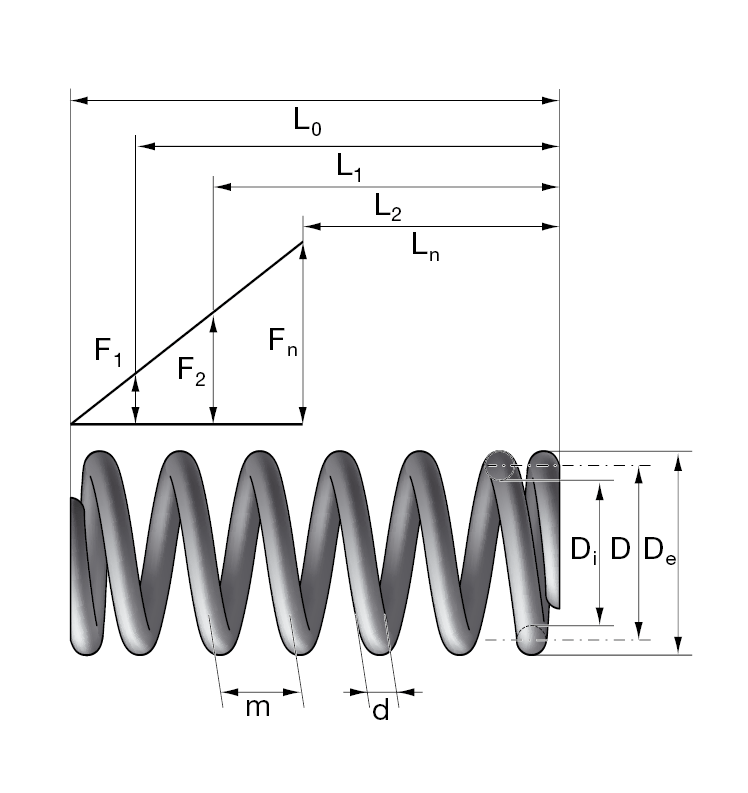

| Tételszám | Rugóút (mm) | Rugóerő (N) | Rugóállandó (N/mm) | Külső átmérő (mm) | Anyag | Megengedett hossz (mm) | Belső átmérő (mm) | Terheletlen hossz (mm) | Huzalvastagság (mm) | |
|---|---|---|---|---|---|---|---|---|---|---|
| 32/1/1 | 0,4 | 1,7 | 4,08 | 1,2 | Rozsdamentes acél 1.4310 | 1,6 | 0,8 | 2 | 0,2 |
További információ a bejelentkezést követően
|
| 32/1/2 | 0,7 | 1,7 | 2,6 | 1,2 | Rozsdamentes acél 1.4310 | 2 | 0,8 | 2,7 | 0,2 |
További információ a bejelentkezést követően
|
| 32/1/3 | 1,2 | 2 | 1,68 | 1,2 | Rozsdamentes acél 1.4310 | 2,7 | 0,8 | 3,9 | 0,2 |
További információ a bejelentkezést követően
|
| 32/1/4 | 1,9 | 2,1 | 1,14 | 1,2 | Rozsdamentes acél 1.4310 | 3,6 | 0,8 | 5,5 | 0,2 |
További információ a bejelentkezést követően
|
| 32/1/5 | 2,8 | 2,2 | 0,77 | 1,2 | Rozsdamentes acél 1.4310 | 5 | 0,8 | 7,8 | 0,2 |
További információ a bejelentkezést követően
|
| 32/2/1 | 0,7 | 1,7 | 2,36 | 1,4 | Rozsdamentes acél 1.4310 | 1,6 | 1 | 2,3 | 0,2 |
További információ a bejelentkezést követően
|
| 32/2/2 | 1,2 | 1,7 | 1,5 | 1,4 | Rozsdamentes acél 1.4310 | 2 | 1 | 3,2 | 0,2 |
További információ a bejelentkezést követően
|
| 32/2/3 | 1,9 | 1,8 | 0,97 | 1,4 | Rozsdamentes acél 1.4310 | 2,7 | 1 | 4,6 | 0,2 |
További információ a bejelentkezést követően
|
| 32/2/4 | 2,9 | 1,9 | 0,66 | 1,4 | Rozsdamentes acél 1.4310 | 3,6 | 1 | 6,5 | 0,2 |
További információ a bejelentkezést követően
|
| 32/2/5 | 4,3 | 1,9 | 0,45 | 1,4 | Rozsdamentes acél 1.4310 | 5 | 1 | 9,3 | 0,2 |
További információ a bejelentkezést követően
|
| 32/3/1 | 1,4 | 1,4 | 1 | 1,8 | Rozsdamentes acél 1.4310 | 1,6 | 1,4 | 3 | 0,2 |
További információ a bejelentkezést követően
|
| 32/3/2 | 2,4 | 1,5 | 0,63 | 1,8 | Rozsdamentes acél 1.4310 | 2 | 1,4 | 4,4 | 0,2 |
További információ a bejelentkezést követően
|
| 32/3/3 | 3,7 | 1,5 | 0,41 | 1,8 | Rozsdamentes acél 1.4310 | 2,7 | 1,4 | 6,4 | 0,2 |
További információ a bejelentkezést követően
|
| 32/3/4 | 5,6 | 1,6 | 0,28 | 1,8 | Rozsdamentes acél 1.4310 | 3,6 | 1,4 | 9,2 | 0,2 |
További információ a bejelentkezést követően
|
| 32/3/5 | 8,3 | 1,6 | 0,19 | 1,8 | Rozsdamentes acél 1.4310 | 5 | 1,4 | 13,3 | 0,2 |
További információ a bejelentkezést követően
|
| 32/4/1 | 2,4 | 1,2 | 0,51 | 2,2 | Rozsdamentes acél 1.4310 | 1,6 | 1,8 | 4 | 0,2 |
További információ a bejelentkezést követően
|
| 32/4/2 | 3,9 | 1,2 | 0,32 | 2,2 | Rozsdamentes acél 1.4310 | 2 | 1,8 | 5,9 | 0,2 |
További információ a bejelentkezést követően
|
| 32/4/3 | 6 | 1,3 | 0,21 | 2,2 | Rozsdamentes acél 1.4310 | 2,7 | 1,8 | 8,7 | 0,2 |
További információ a bejelentkezést követően
|
| 32/4/4 | 9 | 1,3 | 0,14 | 2,2 | Rozsdamentes acél 1.4310 | 3,6 | 1,8 | 12,6 | 0,2 |
További információ a bejelentkezést követően
|
| 32/4/5 | 13,3 | 1,3 | 0,1 | 2,2 | Rozsdamentes acél 1.4310 | 5 | 1,8 | 18,3 | 0,2 |
További információ a bejelentkezést követően
|
| 32/5/1 | 3,8 | 1 | 0,26 | 2,7 | Rozsdamentes acél 1.4310 | 1,6 | 2,3 | 5,4 | 0,2 |
További információ a bejelentkezést követően
|
| 32/5/2 | 6,2 | 1 | 0,17 | 2,7 | Rozsdamentes acél 1.4310 | 2 | 2,3 | 8,2 | 0,2 |
További információ a bejelentkezést követően
|
| 32/5/3 | 9,7 | 1 | 0,11 | 2,7 | Rozsdamentes acél 1.4310 | 2,7 | 2,3 | 12,4 | 0,2 |
További információ a bejelentkezést követően
|
| 32/5/4 | 14,3 | 1 | 0,07 | 2,7 | Rozsdamentes acél 1.4310 | 3,6 | 2,3 | 17,9 | 0,2 |
További információ a bejelentkezést követően
|
Összeszerelés
A rugóstrangok – azaz hosszabb rugókötések – kiválóan alkalmazhatók ideiglenes megoldásokhoz vagy tömlők és kábelek megtörés elleni védelméhez. Rugalmasságuk és egyszerű beépíthetőségük miatt gyakori választás szervizes, karbantartási vagy átmeneti alkalmazások esetén.
Alkalmazási terület
- Gépgyártás
- Automatizálási rendszerek
- Karbantartás és szerviz
-
Kábel- és tömlővédelem
Előnyök
- DIN 2095 szerint, 1. osztályú kivitel
- Lineáris erő-elmozdulás karakterisztika
- Tengelyirányú terhelésre optimalizálva
- Raktárról elérhető szabványos típusok
- Rugóstrang kivitel tömlő- és kábelvédelemhez
-
Tartós, megbízható ipari használatra
