A modern gépészetben egyre kisebb beépítési térben kell egyre nagyobb dinamikus teljesítményt elérni. A hagyományos körhuzalú húzórugók ilyen feltételek mellett elérik fizikai határaikat: a terhelés növelése a fül gyors kifáradásához vagy a rugóméret kényszerű növeléséhez vezet.
A Hennlich kínálatában elérhető ovális huzalból készült húzórugók kifejezetten ezt a konstrukciós kihívást hidalják át. Az ovális huzalkeresztmetszet a fül belső rádiuszán jelentkező csúcsfeszültségeket 43%-kal mérsékli, aminek következtében a dinamikus kifáradási élettartam a hagyományos rugókhoz képest akár ezerszeresére növekszik.
Az alapanyagként használt 1.4310 minőségű korrózióálló rugóacél garantálja, hogy a rugók nedves, párás vagy mérsékelten savas/lúgos tisztítószerekkel érintkező közegben sem veszítenek rugalmassági modulusukból. A precíziós hidegalakítási technológia és az utólagos golyószórás garantálja a minimális szórású rugóállandót és a tartós előfeszítést.
A Hennlich szakértő mérnökcsapata nem csupán katalógusterméket kínál: segítünk a megfelelő méret kiválasztásában, a rugókarakterisztika ellenőrzésében és a beépítési viszonyok optimalizálásában. Kérje termékmenedzserünk és műszaki csapatunk közvetlen támogatását!
Előnyök
- 43%-kal alacsonyabb hajlítófeszültség a fülben: Az ovális huzalprofil egyenletesebb mechanikai feszültségeloszlást biztosít a fül ívén, megelőzve az idő előtti fülletörést.
- Akár 1000-szeres dinamikus élettartam: Kimagasló fáradási szilárdság folyamatos, több millió ciklusos ipari igénybevétel és nagy frekvenciájú terhelésváltás mellett is.
- 36%-os helymegtakarítás a beépítésnél: Azonos rugóerő mellett jelentősen rövidebb rugótest érhető el, vagy azonos geometriai beépítési méret mellett lényegesen nagyobb húzóerő fejthető ki.
- Prémium 1.4310 rozsdamentes rugóacél (EN 10270-3): Sav- és korrózióálló alapanyag, amely nedves, agresszív környezetben és közvetlen tisztítószeres mosásnál is tartósan helytáll.
- Minimális relaxáció (erővesztés): Hosszú üzemidő után is megőrzi névleges húzóerejét és merevségi karakterisztikáját.
- DIN 2097 szerinti 1. minőségi osztály: A legszigorúbb gyártási és rugómerevségi tűréshatárok a minimális paraméterszórás és a tervezett működés garantálásához.
Alkalmazási terület
- Élelmiszeripari és csomagológépek: Higiénikus környezetbe tervezett feszítő- és visszahúzó mechanizmusok, szeletelő- és töltőberendezések, ahol követelmény az 1.4310 acél korrózióállósága és vegyszerállósága.
- Automatizálás, robotika és célgépgyártás: Extrém ciklusszámú pneumatikus/elektromechanikus megfogók, billenőkarok és szerelősori indexáló egységek.
- Orvostechnika és laboratóriumi berendezések: Feszítőelemek fertőtleníthető, sterilizálást igénylő készülékekben.
- Járműipar és hajtástechnika: Tengelykapcsolók, szalagfeszítők és kompakt vezérlőszelepek, ahol a beépítési magasság szigorúan limitált.
-
Vegyipari és kültéri berendezések: Időjárásnak, sós párának vagy agresszív ipari légkörnek kitett mechanikai rendszerek.

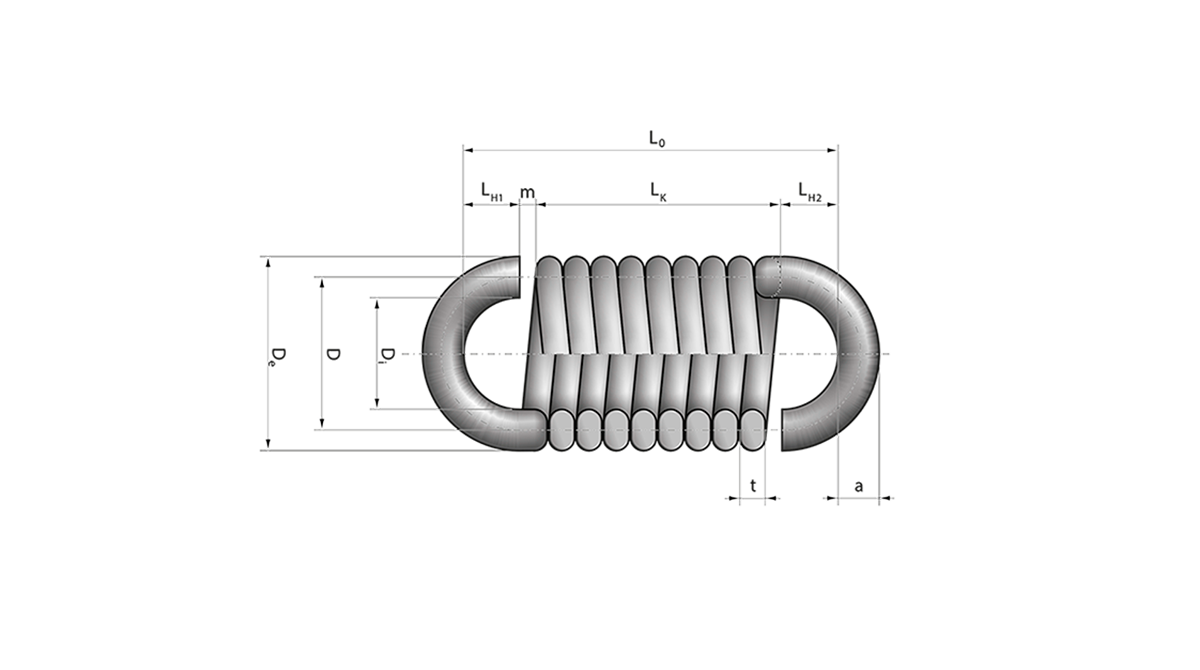

Műszaki adatok
| Műszaki paraméter | Érték / szabvány |
| Alapanyag | Rozsdamentes rugóacél 1.4310 |
| Anyagszabvány | MSZ EN 10270-3 (DIN 17224) |
| Huzalprofil | Szabadalmaztatott ovális keresztmetszet |
| Gyártási minőségi osztály | 1. minőségi osztály (finom) a DIN 2097 szerint |
| Szakítószilárdság (Rm) | 950 – 2400 N/mm² (huzalvastagság függvényében) |
Megengedett lüktető feszültség (Tk,zul) | Akár 900 N/mm² (d < vagy = 3 mm esetén ) |
| Üzemi hőmérséklet tartomány | -200 °C-tól +120 °C-ig (időszakosan +250 °C-ig) |
| Felületkezelés | Gyolyószórt a magasabb fáradási élettartamért, passzivált |
| Tekercselési irány | Jobbra tekercselt, zárt menetekkel |
Működési elv
A hagyományos, kör keresztmetszetű húzórugók leggyakoribb meghibásodási pontja a fül átmeneti rádiusza. Működés közben a húzóerő itt nem tiszta csavaró-, hanem dominánsan hajlítófeszültséget ébreszt, amelynek feszültségcsúcsai mikroszkopikus fáradási repedésekhez és hirtelen töréshez vezetnek.
Az ovális huzalprofil alkalmazásával a rugóanyag keresztmetszeti geometriája pontosan a fellépő feszültségirányhoz optimalizálható. A lapítottabb ovális geometria megnöveli a hajlítási keresztmetszeti tényezőt a fül terhelési síkjában, ezáltal a mechanikai feszültségcsúcsok 43%-kal mérséklődnek. Emellett a menetek szorosabb, helytakarékosabb tekercselést tesznek lehetővé, így a rugó magasabb kezdeti előfeszítő erővel (F0) gyártható, laposabb karakterisztikát és stabilabb erőátvitelt biztosítva a teljes hasznos rugóút (sn) mentén.
GYIK
1. Miben különbözik az ovális huzalú húzórugó a hagyományos kör keresztmetszetű rugótól?
A különbség a huzal speciális ovális profiljában rejlik. Ez a geometria sokkal egyenletesebben oszlatja el a belső mechanikai feszültséget – különösen a terhelésnek leginkább kitett rugófülekben –, így 43%-kal alacsonyabb feszültségcsúcsot eredményez, valamint azonos beépítési méret mellett lényegesen nagyobb húzóerőt biztosít.
2. Alkalmazható-e az 1.4310 anyagminőségű húzórugó élelmiszeriparban?
Igen. Az 1.4310 (X10CrNi18-8) ausztenites rozsdamentes acél kiváló korrózióállósággal bír, ellenáll a nedvességnek és a rutinszerű tisztító-, fertőtlenítőszereknek, így széles körben alkalmazott az élelmiszer-feldolgozó gépekben és csomagolóberendezésekben.
3. Miért nem törnek el a fülek az ovális huzalú húzórugóknál?
A hagyományos húzórugók 90%-ban a fül tövénél törnek el a hajlítási csúcsfeszültség miatt. Az ovális profil a hajlítás irányában nagyobb keresztmetszeti merevséget nyújt, elsimítja a feszültségkoncentrációt, ezáltal a fül teherbírása megsokszorozódik, az élettartam pedig dinamikus ciklusok mellett akár 1000-szeresére emelkedik.
4. Mennyire húzható szét a rugó tartós alakváltozás nélkül?
A rugót kizárólag a műszaki adatlapban megadott maximális rugóhosszig (Ln) vagy megengedett rugóútig (sn) szabad terhelni. Az Ln feletti túlnyújtás maradó képlékeny alakváltozást és drasztikus erővesztést (relaxációt) okoz.
