PA1

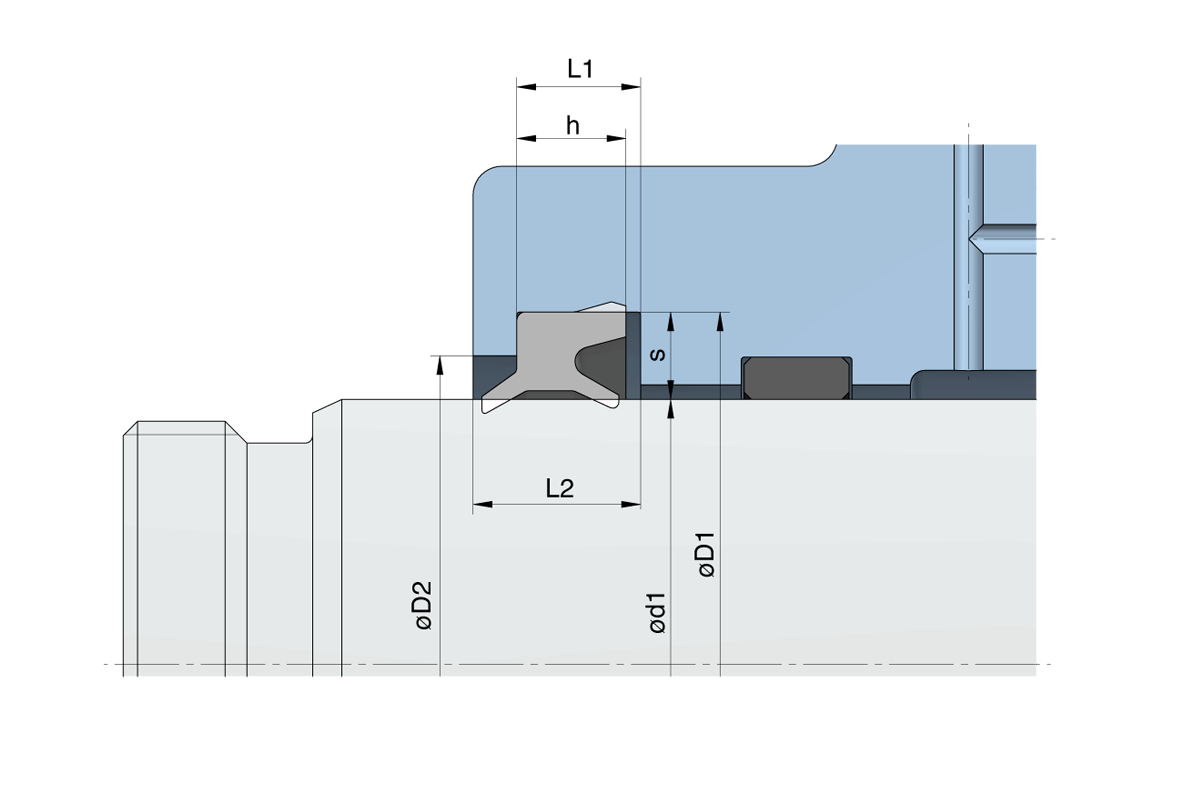

Beépítési helyrajz PA1
Leírás
A PA1 kettős lehúzógyűrű kombinálja az aszimmetrikus tömítőélű gyűrűprofil tömítőelemet egy lehúzóajakkal.
Ez azt jelenti, hogy két funkció egyetlen elemmel megvalósítható, ami könnyebb lehúzási feladatokra ideális.
A csökkentett súrlódási erő mellett a PA1 konstrukciós okokból helytakarékosságot is lehetővé tesz.
Bővebb információ a bejelentkezést követően
Kérdése van? Segítünk!
Részletes keresés
Szűrő
| Tételszám | belső átmérő (mm) | külső átmérő (mm) | D2 horony nyílás (mm) | L1 horonyszélesség (mm) | Teljes szélesség L2 (mm) | |
|---|---|---|---|---|---|---|
|
00300845-0382PA1
Pneumatik-PU-Doppelabstreifer PA1-3X8,8X4,5 (D2=5) |
3 | 8,8 | 5 | 4,5 | 6,2 |
További információ a bejelentkezést követően
|
|
00400727-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-4X7X2,7 (D2=6) |
4 | 7 | 6 | 2,7 | 4 |
További információ a bejelentkezést követően
|
|
00400845-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-4X8,8X4,5 (D2=5,4) |
4 | 8,8 | 5,4 | 4,5 | 6,2 |
További információ a bejelentkezést követően
|
|
00500827-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-5X8X2,7 (D2=6,2) |
5 | 8 | 6,2 | 2,7 | 4 |
További információ a bejelentkezést követően
|
|
00600927-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-6X9X2,7 (D2=7,2) |
6 | 9 | 7,2 | 2,7 | 4 |
További információ a bejelentkezést követően
|
|
00601045-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-6X10,8X4,5 (D2=8) |
6 | 10,8 | 8 | 4,5 | 6,2 |
További információ a bejelentkezést követően
|
|
00801130-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-8X11,5X3 (D2=9,2) |
8 | 11,5 | 9,2 | 3 | 4 |
További információ a bejelentkezést követően
|
|
00801245-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-8X12,8X4,5 (D2=10) |
8 | 12,8 | 10 | 4,5 | 6,2 |
További információ a bejelentkezést követően
|
|
00801445-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-8X14X4,5 (D2=11) |
8 | 14 | 11 | 4,5 | 6 |
További információ a bejelentkezést követően
|
|
01001432-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-10X14X3,2 (D2=11,4) |
10 | 14 | 11,4 | 3,2 | 5,4 |
További információ a bejelentkezést követően
|
|
01001640-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-10X16X4 (D2=12,5) |
10 | 16 | 12,5 | 4 | 5,6 |
További információ a bejelentkezést követően
|
|
01001645-0382PA1
Pneumatika kettőslehúzó gyűrű PA1-10X16,8X4,5 (D2=13) |
10 | 16,8 | 13 | 4,5 | 6,2 |
További információ a bejelentkezést követően
|
Összeszerelés
Abstreifer oval oder nierenförmig verformen, an einer Stelle in die Nut setzen. Dann nachdrücken und Abstreifer einschnappen lassen.
Alkalmazási terület
Maximális sebesség: < 1 m/s
Hőmérséklet-tartomány: -30 °C – +90 °C levegőben (száraz vagy olajozott), ásványi olajok vagy zsírok esetén
Üzemi nyomás (dinamikus): < 20 bar
A PA1 típus különösen alkalmas kis- és kompakt pneumatikus hengerekhez.
Előnyök
- Reduzierte Reibung für Pneumatik
- Für Abstreif- und Dichtungsaufgaben verwendbar
- Konstruktionsbedingte Platzersparnis
