PA3

PA3
PA3
Beépítési helyrajz PA3
Beépítési helyrajz PA3
PA3
Beépítési helyrajz PA3

Leírás

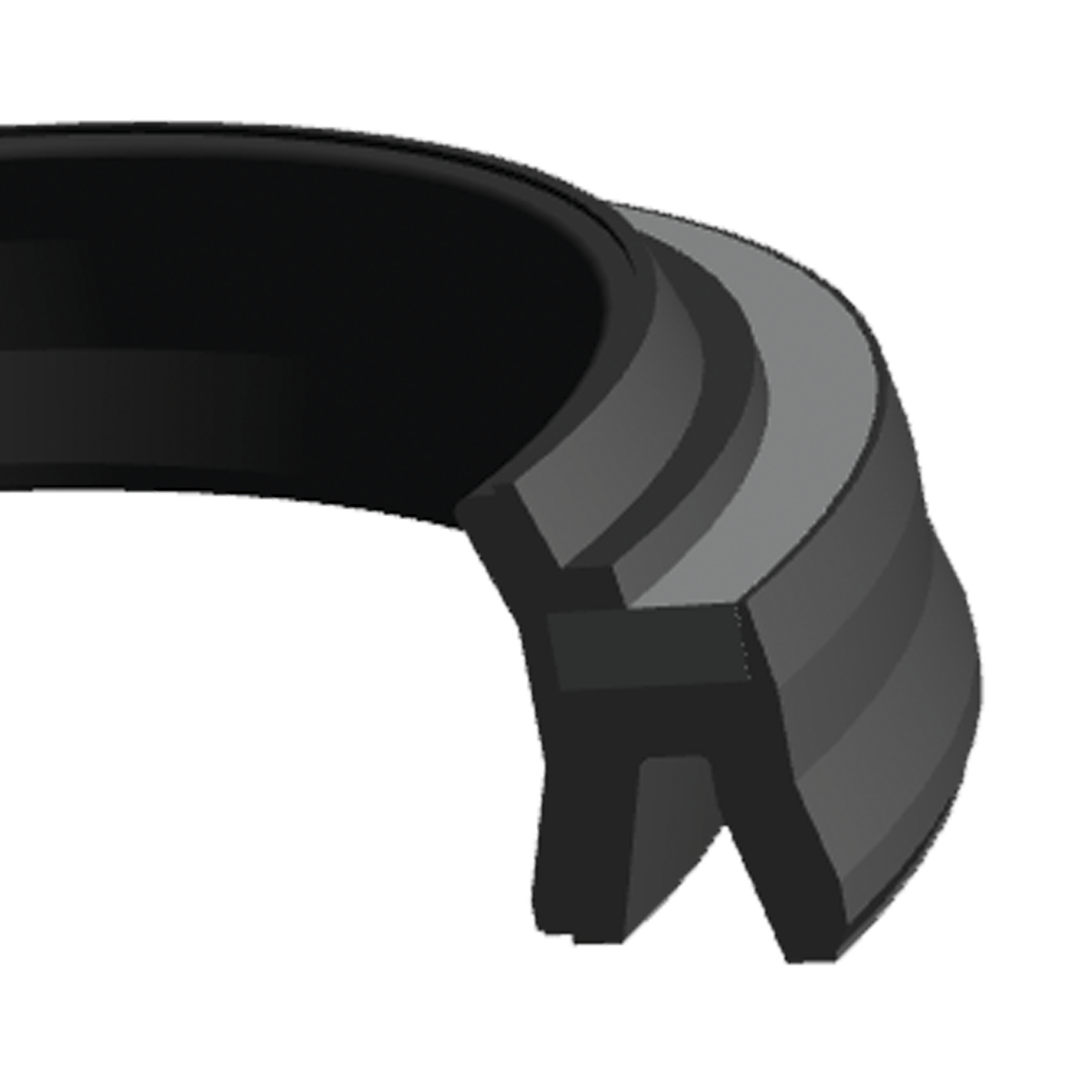

A PA3 tömítő-lehúzó elem kifejezetten pneumatikus tömítő- és lehúzó ajkakkal rendelkezik. Alapanyagként standard kivitelben NBR gumit használnak, amely tartósan össze van vulkanizálva a fém támasztógyűrűvel.

Részletes leírás és letölthető dokumentumok
...
Bővebb információ a bejelentkezést követően
Bejelentkezés

Kérdése van? Segítünk!

Kissné Pillió Mariann
Szűrő
Részletes keresés
belső átmérő
külső átmérő
L1 horonyszélesség
Teljes szélesség L2
Tételszám belső átmérő (mm) külső átmérő (mm) D2 horony nyílás (mm) L1 horonyszélesség (mm) Teljes szélesség L2 (mm)
01002007-0382PA3 Pneumatika lehúzó
PA3-10X20X7/9,5 - Qual. NBR
 		10 20 8,5 9,5
További információ a bejelentkezést követően
01202006-0382PA3 Pneumatika lehúzó
PA3-12X20X6/8,5 - Qual. NBR
 		12 20 7,5 8,5
További információ a bejelentkezést követően
01202207-0382PA3 Pneumatika lehúzó
PA3-12X22X7/9,5 - Qual. NBR
 		12 22 8,5 9,5
További információ a bejelentkezést követően
01402407-0382PA3 Pneumatika lehúzó
PA3-14X24X7/9,5 - Qual. NBR
 		14 24 8,5 9,5
További információ a bejelentkezést követően
01602607-0382PA3 Pneumatika lehúzó
PA3-16X26X7/9,5 - Qual. NBR
 		16 26 8,5 9,5
További információ a bejelentkezést követően
01802606-0382PA3 Pneumatika lehúzó
PA3-18x26x6/8,5 - Qual. NBR
 		18 26 7,5 8,5
További információ a bejelentkezést követően
01802807-0382PA3 Pneumatika lehúzó
PA3-18x28x7/9,5 - Qual. NBR
 		18 28 8,5 9,5
További információ a bejelentkezést követően
02003007-0382PA3 Pneumatika lehúzó
PA3-20X30X7/9,5 - Qual. NBR
 		20 30 8,5 9,5
További információ a bejelentkezést követően
02203207-0382PA3 Pneumatika lehúzó
PA3-22x32x7/9,5 - Qual. NBR
 		22 32 8,8 9,5
További információ a bejelentkezést követően
02503507-0382PA3 Pneumatika lehúzó
PA3-25x35x7/9,5 - Qual. NBR
 		25 35 8,8 9,5
További információ a bejelentkezést követően
03004007-0382PA3 Pneumatika lehúzó
PA3-30X40X7/9,5 - Qual. NBR
 		30 40 8,8 9,5
További információ a bejelentkezést követően
03204207-0382PA3 Pneumatika lehúzó
PA3-32X42X7/9,5 - Qual. NBR
 		32 42 8,8 9,5
További információ a bejelentkezést követően

Alkalmazási terület

Maximális sebesség: < 1 m/s

Hőmérséklet-tartomány: NBR anyag esetén: -30 °C – +100 °C FPM anyag esetén: -15 °C – +150 °C Alkalmazható levegőben (száraz vagy olajozott), ásványi olajok vagy zsírok közegében.

Üzemi nyomás (dinamikus): < 20 bar

Működési elv

A PA3 behelyezése után a befogadó furatba DIN 7993 szabvány szerinti, B kivitelű köracél biztosítógyűrűvel rögzítik. Ez lehetővé teszi, hogy amennyiben a biztosítógyűrű kiszereléséhez kialakított kiemelő nyílás rendelkezésre áll – a tömítés akár a felszerelt dugattyúrúd mellett is kicserélhető legyen.
