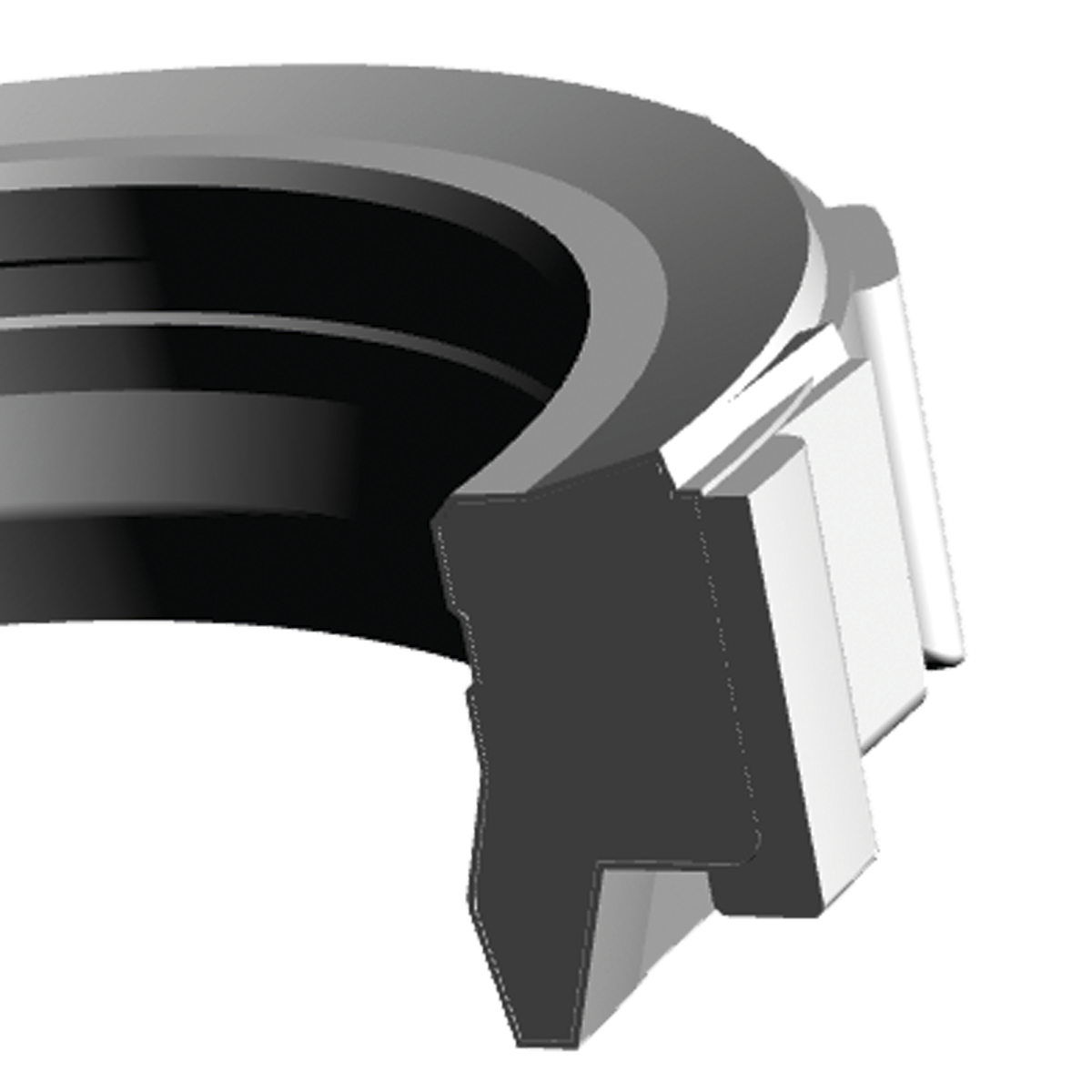

Leírás
Pneumatikus hengerek löketvégi vagy meghatározott fékezési pontokon történő csillapítására alkalmazzák.
Kérdése van? Segítünk!

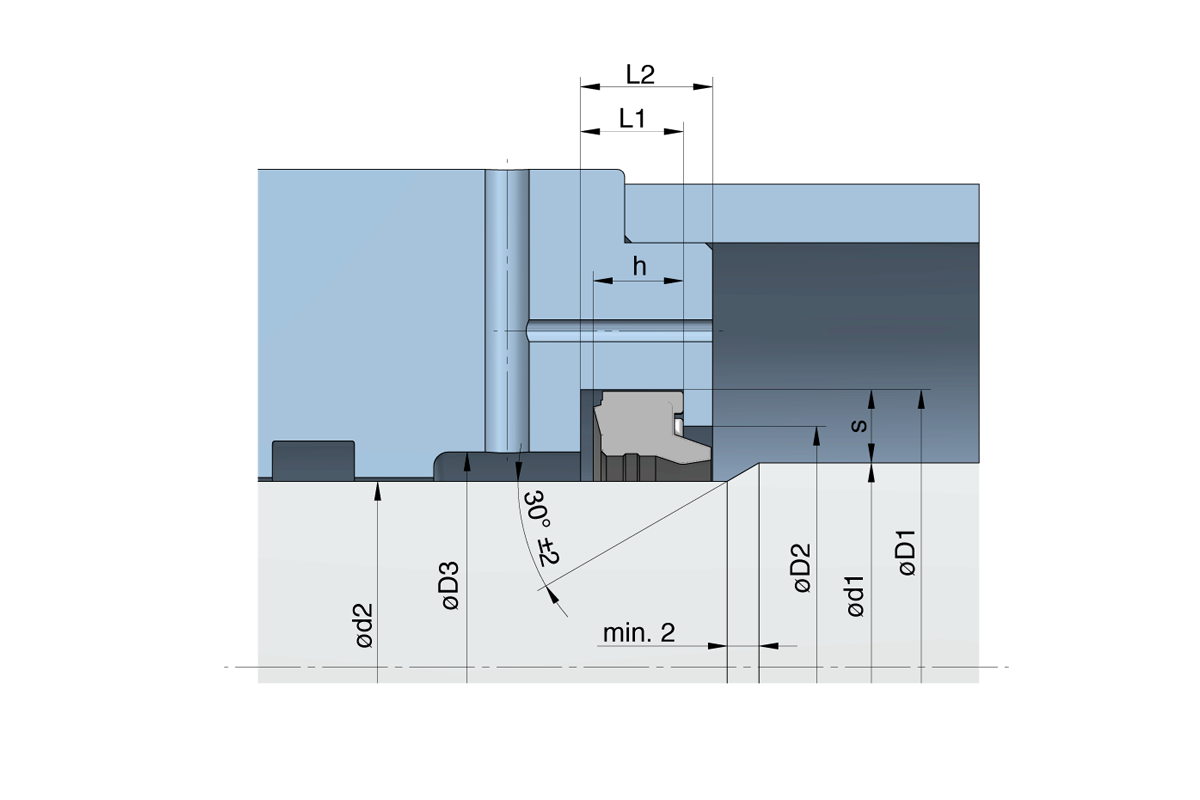

| Tételszám | Horony külső átmérő D1 (mm) | Csillapított belső átmérő d1 (mm) | Horonyszélesség L1 (mm) | Horony nyílás D2 (mm) | |
|---|---|---|---|---|---|
| 006010037-0382PD | 10 | 6 | 3,7 | 8 |
További információ a bejelentkezést követően
|
| 008011033-0382PD | 11,6 | 8 | 3,3 | 10 |
További információ a bejelentkezést követően
|
| 009015045-0382PD | 15 | 9,5 | 4,5 | 12 |
További információ a bejelentkezést követően
|
| 010018070-0382PD | 18 | 10 | 7 | 15 |
További információ a bejelentkezést követően
|
| 012018048-0382PD | 18 | 12 | 4,8 | 15,5 |
További információ a bejelentkezést követően
|
| 012020070-0382PD | 20 | 12 | 7 | 17 |
További információ a bejelentkezést követően
|
| 014022070-0382PD | 22 | 14 | 7 | 19 |
További információ a bejelentkezést követően
|
| 016022052-0382PD | 22 | 16 | 5,2 | 19,5 |
További információ a bejelentkezést követően
|
| 016024070-0382PD | 24 | 16 | 7 | 21 |
További információ a bejelentkezést követően
|
| 018026070-0382PD | 26 | 18 | 7 | 23 |
További információ a bejelentkezést követően
|
| 020028070-0382PD | 28 | 20 | 7 | 24 |
További információ a bejelentkezést követően
|
| 022030070-0382PD | 30 | 22 | 7 | 26 |
További információ a bejelentkezést követően
|
| 025033070-0382PD | 33 | 25 | 7 | 29 |
További információ a bejelentkezést követően
|
| 028036070-0382PD | 36 | 28 | 7 | 32 |
További információ a bejelentkezést követően
|
| 030040070-0382PD | 40 | 30 | 7 | 35 |
További információ a bejelentkezést követően
|
| 032042070-0382PD | 42 | 32 | 7 | 37 |
További információ a bejelentkezést követően
|
| 036046070-0382PD | 4 | 36 | 7 | 41 |
További információ a bejelentkezést követően
|
| 040050070-0382PD | 50 | 40 | 7 | 45 |
További információ a bejelentkezést követően
|
| 050060070-0382PD | 60 | 50 | 7 | 55 |
További információ a bejelentkezést követően
|
| 057074125-0382PD | 74 | 57 | 12,5 | 65 |
További információ a bejelentkezést követően
|
| 070087125-0382PD | 87 | 70 | 12,5 | 78 |
További információ a bejelentkezést követően
|
| 078095125-0382PD | 95 | 78 | 12,5 | 86 |
További információ a bejelentkezést követően
|
Alkalmazási terület
Technikai jellemzők és működési leírás – PD csillapítógyűrű
Maximális működési sebesség: vmax < 1 m/s
Üzemi hőmérséklettartomány: –30 °C-tól +90 °C-ig, száraz vagy olajozott levegőben, illetve ásványi olajokkal vagy zsírokkal történő kenés mellett
Dinamikus üzemi nyomás: < 20 bar
Működési elv: Amint a dugattyúrúd csillapítócsapja (∅d₁) belép a PD típusú csillapítógyűrű ajakprofiljába, megkezdődik a csillapítási folyamat. A gyűrű hátsó oldala a horony oldalfalához préselődik, és ezen a ponton tömítési funkciót is ellát. Ennek következtében a levegő nem tud a teljes keresztmetszeten távozni, hanem kénytelen a hengerfejben kialakított csökkentett keresztmetszetű csillapítófuraton keresztül áramlani. Ez a mechanizmus fékezi a dugattyúrúd kifelé irányuló mozgását.
A ellentétes irányú löket során a PD-gyűrű hátsó oldala leválik a horony oldalfaláról, lehetővé téve a sűrített levegő akadálytalan áramlását az axiális csatornákon keresztül, a dugattyúrúd homlokoldalán elhelyezett ütközőbordák mentén a dugattyúrúd és a henger közötti gyűrűtérbe.
Ez a megoldás lehetővé teszi a dugattyúrúd gyors visszahúzódását.
Előnyök
- A PD alkalmazásával elkerülhető a külön mechanikus fojtó- és visszacsapószelepek beépítése.
- A gyűrű ajakán kialakított letörés révén a PD önközpontosan illeszkedik a csillapítócsapra.
- A beszerelési átmérőhöz viszonyított radiális hézag lehetővé teszi, hogy a PD kisebb tengelyirányú eltéréseket is kiegyenlítsen.
- A felhasznált poliuretán anyagminőség nagy rugalmassági modulusa és kiváló ütésállósága révén hosszú élettartamot biztosít.
-
Egyszerű bepattintható (snap-in) szerelés az előkészített horonyba
