Leírás
A 60 évnyi tapasztalattal a bilincses csavarok fejlesztése, gyártása és alkalmazása terén világelsők vagyunk. A bilincses csavarok a legkülönfélébb alkalmazásokban bizonyítottak, és biztonsági szempontból releváns funkciókhoz is engedélyezettek.
Bilincses csavarok fejlesztését és tervezését is vállaljuk, melyek kifejezetten az Ön alkalmazásaira vannak szabva, és szakembereink támogatását is biztosítjuk. Húzó- és terhelési, valamint ütésállósági teszteket végzünk házon belül a TÜV Rheinland AG-vel együttműködve. Gyártásunk a legmodernebb berendezéseken, a legkorszerűbb technológiával történik.

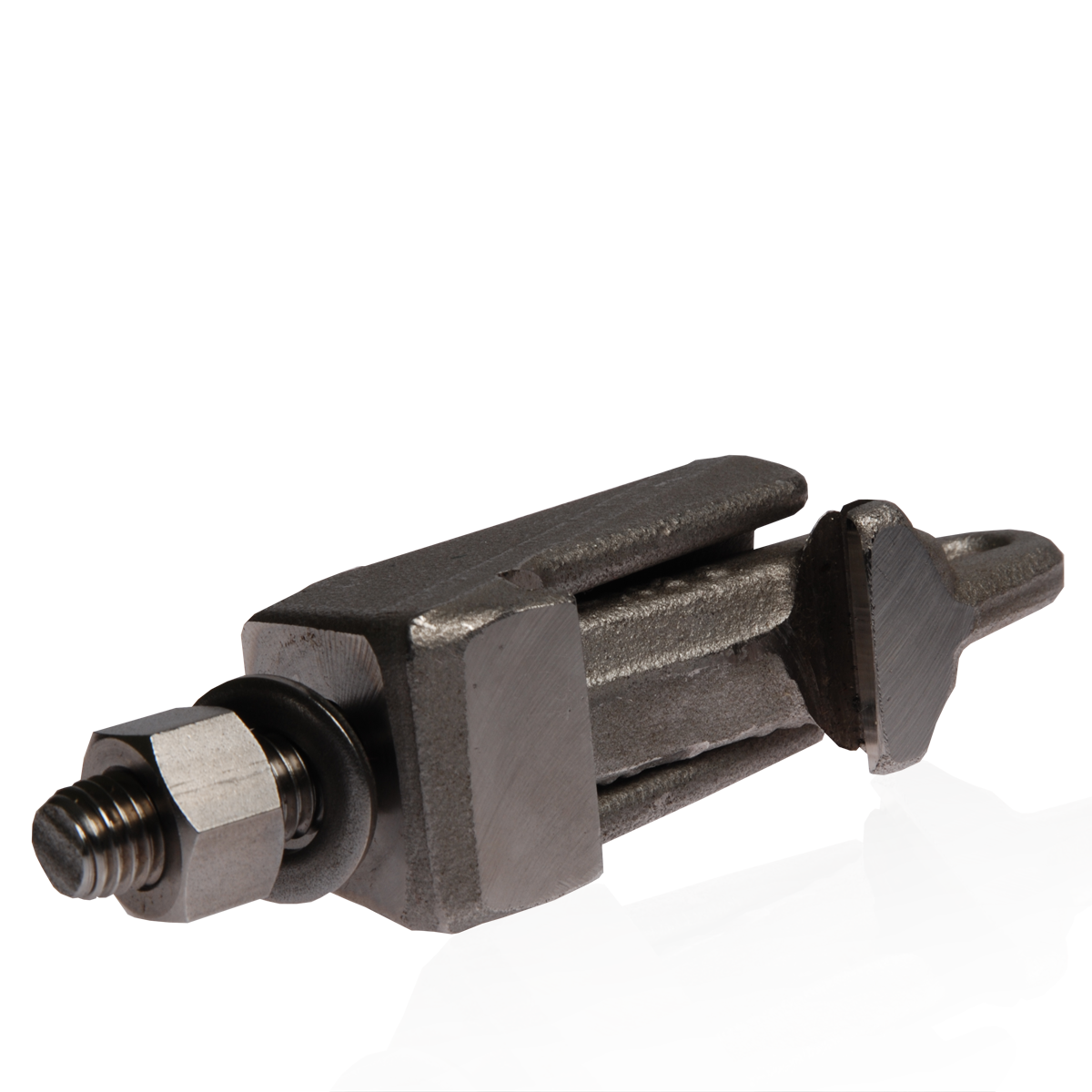

A peremrögzítő csavarok meghatározott tömítési erőket hoznak létre felületvédett csatlakozóelemeknél, például zománcozott karimás csatlakozásoknál.
A peremrögzítő csavarok a szegmensbilincses csavaroktól a pontszerű felfekvésükben és geometriájukban különböznek.
Kérdése van? Segítünk!
| Tételszám | Hossz [mm] (mm) | Szorítócsavar típusa | Szélesség [mm] (mm) | bilincs szélesség [mm] | Rathmann kivitel | Rathmann anyagosztály | Tárcsa | Rathmann anya | Rathmann anyagszám | |
|---|---|---|---|---|---|---|---|---|---|---|
|
WU M 24-K-A4.S001
Wulst-Klammerschrauben Klemmweite 74 - 102 mm |
235 | Peremszorítócsavar | 82 | 74 - 102 | homokfúvott | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M 24-L-A4
Tartályfedél rögzítő csavar Rathmann DIN 28152 |
265 | Peremszorítócsavar | 52 | 95 - 138 | homokfúvott | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M16 50-75
Wulst-Klammerschrauben Klemmweite 50 - 75 mm |
178 | Peremszorítócsavar | 65 | 50 - 75 | homokfúvott | 25CrMo4 | Gömb-Tárcsa DIN 125 | 6kt-Mutter DIN 2510 NF aus C 35 | 25 |
További információ a bejelentkezést követően
|
|
WU M16 50-75 A4
Wulst-Klammerschrauben Klemmweite 50 - 75 mm |
178 | Peremszorítócsavar | 65 | 50 - 75 | festetlen/olajozatlan | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M16 55-75 W
Wulst-Klammerschrauben Klemmweite 55 - 75 mm |
178 | Peremszorítócsavar | 65 | 55 - 75 | homokfúvott | W | U-Tárcsa DIN 125 | DIN 2510 NF-ISO 24CrMo5; 1.7258 Acélból | 1.7709 |
További információ a bejelentkezést követően
|
|
WU M16 62-95 A4
Wulst-Klammerschrauben Klemmweite 62 - 95 mm |
200 | Peremszorítócsavar | 72 | Null | festetlen/olajozatlan | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M16 86-116 A4
Wulst-Klammerschrauben Klemmweite 86 - 116 mm |
223 | Peremszorítócsavar | 65 | Null | festetlen/olajozatlan | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M16 95-120
Wulst-Klammerschrauben Klemmweite 95 - 120 mm |
223 | Peremszorítócsavar | 65 | 95 - 120 | homokfúvott | 25CrMo4 | Gömb-Tárcsa DIN 125 | C35E szerinti DIN EN 10083 és 10269 | 25 |
További információ a bejelentkezést követően
|
|
WU M16 95-120 A4
Wulst-Klammerschrauben Klemmweite 95 - 120 mm |
223 | Peremszorítócsavar | 65 | 95 - 120 | homokfúvott | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M16 95-120 B7
Wulst-Klammerschrauben Klemmweite 95 - 120 mm |
223 | Peremszorítócsavar | 65 | 95 - 120 | festetlen/olajozatlan | B7, 42CrMo4 | U-Tárcsa DIN 125 | 6kt-Mutter DIN 2510 NF aus C 35 | 1.7225 |
További információ a bejelentkezést követően
|
|
WU M20 60-85 A4
Wulst-Klammerschrauben Klemmweite 60 - 85 mm |
200 | Peremszorítócsavar | 72 | 60 - 85 | homokfúvott | A4 | U-Tárcsa DIN 125 | DIN 934-ISO X5CrNi 1810; 1.4301 Acélból | 1.4571 |
További információ a bejelentkezést követően
|
|
WU M20 60-85 B7
Wulst-Klammerschrauben Klemmweite 60 - 85 mm |
200 | Peremszorítócsavar | 72 | 60 - 85 | festetlen/olajozatlan | B7, 42CrMo4 | U-Tárcsa DIN 125 | 6kt-Mutter DIN 2510 NF aus C 35 | 1.7225 |
További információ a bejelentkezést követően
|
Összeszerelés
Sokoldalúságuknak, egyszerű kezelhetőségüknek és nagy terhelhetőségüknek köszönhetően a szegmensbilincs-csavarok minden iparágban kedvelt választásnak számítanak, ahol megbízható és tömör csatlakozásokra van szükség.
Alkalmazási terület
A peremrögzítő csavarokat gyakran használják karimás csatlakozásoknál, hogy a csőrendszerekben vagy más berendezésekben lévő karimapárokat összekössék. Szilárd kötést és egyenletes nyomáseloszlást biztosítanak, ami tömör zárást eredményez.
