Leírás
Az S11 típusú kúpos tömítőgyűrű-készletek kiválóan beváltak közepes igénybevételű alkalmazásokban, különösen szártömítésként. A hét elemből álló készlet még szélsőséges körülmények között is — például nyomáslökések, rezgések, tengely-eltolódás vagy enyhe szennyeződés esetén — megbízható és hosszú élettartamú működést biztosít.
A keményszövetből készült nyomógyűrű lehetővé teszi nagyobb tömítési hézagok áthidalását.
A három szöveterősítésű kúpos tömítőgyűrű a készlet robusztusságát biztosítja, míg a két gumiból készült kúpos tömítőgyűrű az olajfilm megbízható letörléséről gondoskodik kisnyomású üzem esetén.
A szabványos készletek NBR alapanyagból a következő összeállításban érhetők el:
140 mm átmérőig:
1 keményszövet nyomógyűrű
3 szövet-erősítésű kúpos tömítőgyűrű
2 gumi kúpos tömítőgyűrű
1 acetal műanyagból készült támasztógyűrű
140 mm átmérő felett:
1 keményszövet nyomógyűrű
5 szövet-erősítésű kúpos tömítőgyűrű
1 szövetből készült támasztógyűrű
Kérdése van? Segítünk!
| Tételszám | L1 horonyszélesség (mm) | belső átmérő (mm) | külső átmérő (mm) | Típus | |
|---|---|---|---|---|---|
| 2196650 | 40 | 150 | 170 | S11 |
További információ a bejelentkezést követően
|
| 2196750 | 40 | 160 | 180 | S11 |
További információ a bejelentkezést követően
|
| 2196850 | 40 | 180 | 200 | S11 |
További információ a bejelentkezést követően
|
| 2196950 | 40 | 200 | 220 | S11 |
További információ a bejelentkezést követően
|
| 4198950 | 22,5 | 25 | 37 | S11 |
További információ a bejelentkezést követően
|
| 4199050 | 22,5 | 50 | 65 | S11 |
További információ a bejelentkezést követően
|
| 4199250 | 34 | 140 | 155 | S11 |
További információ a bejelentkezést követően
|
| 4201750 | 18,5 | 20 | 30 | S11 |
További információ a bejelentkezést követően
|
| 4202050 | 22,5 | 28 | 40 | S11 |
További információ a bejelentkezést követően
|
| 4202150 | 22,5 | 30 | 42 | S11 |
További információ a bejelentkezést követően
|
| 4202250 | 22,5 | 32 | 44 | S11 |
További információ a bejelentkezést követően
|
| 4202350 | 22,5 | 35 | 47 | S11 |
További információ a bejelentkezést követően
|
| 4202450 | 22,5 | 36 | 48 | S11 |
További információ a bejelentkezést követően
|
| 4202550 | 22,5 | 40 | 52 | S11 |
További információ a bejelentkezést követően
|
| 4202650 | 22,5 | 42 | 54 | S11 |
További információ a bejelentkezést követően
|
| 4202750 | 22,5 | 45 | 60 | S11 |
További információ a bejelentkezést követően
|
| 4202950 | 22,5 | 55 | 70 | S11 |
További információ a bejelentkezést követően
|
| 4203050 | 22,5 | 56 | 71 | S11 |
További információ a bejelentkezést követően
|
| 4203150 | 22,5 | 60 | 75 | S11 |
További információ a bejelentkezést követően
|
| 4203250 | 22,5 | 63 | 78 | S11 |
További információ a bejelentkezést követően
|
| 4203350 | 22,5 | 65 | 80 | S11 |
További információ a bejelentkezést követően
|
| 4203450 | 22,5 | 70 | 85 | S11 |
További információ a bejelentkezést követően
|
| 4203550 | 22,5 | 75 | 90 | S11 |
További információ a bejelentkezést követően
|
| 4203650 | 22,5 | 80 | 95 | S11 |
További információ a bejelentkezést követően
|

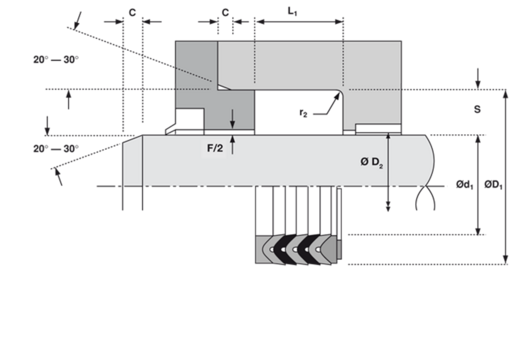

Összeszerelés
A kúpos kialakítású tömítőkészletek axiálisan nyitott beépítési helyet igényelnek. A szabványos sorozatok rögzített kamramagasságra vannak tervezve.
A kúpos tömítőkészletek osztott kivitelben is gyárthatók, például akkor, ha karbantartás során a végtelen gyűrűk beépítéséhez bonyolult szétszerelésre lenne szükség.
Az osztott kivitel alkalmazásának feltétele, hogy a készlet legalább három kúpos tömítőgyűrűt, valamint nyomó- és támasztógyűrűt is tartalmazzon.
Alkalmazási terület
Az S11/S12 típusú kúpos kialakítású tömítőkészleteket közepes igénybevételre tervezték, és megbízható tömítési teljesítményt nyújtanak igényes üzemi körülmények között is. A készletek kiváló minőségű szabványos anyagokból állnak, amelyek biztosítják az optimális működést és hosszú élettartamot.
Az anyagösszetétel a következő: Támasztógyűrű acetalból vagy szöveterősítésű anyagból NBR szöveterősítésű kúpos tömítőgyűrűk Gumi kúpos tömítőgyűrűk Keményszövet nyomógyűrű Az S11 hét elemből álló tömítőkészlet különösen nagy teljesítményű, és széles hőmérséklettartományban alkalmazható. Műszaki jellemzők: Maximális üzemi nyomás: 0,3 m/s csúszási sebességnél: max. 250 bar 0,15 m/s csúszási sebességnél: max. 400 bar Hőmérséklettartomány: -30 °C-tól +80 °C-ig (max. 0,3 m/s sebességnél) -30 °C-tól +100 °C-ig (max. 0,15 m/s sebességnél) Ezek a technikai jellemzők alkalmassá teszik az S11/S12 kúpos tömítőkészleteket olyan alkalmazásokhoz, ahol magas nyomás és jelentős hőmérséklet-ingadozás lép fel.
Előnyök
- Bevált, többélű tömítőkészlet közép- és nehézhidraulikai alkalmazásokhoz
- Hosszú élettartam a robusztus kialakításnak köszönhetően
- Megbízható tömítőhatás állítható kamrában is
- Után állítható kivitel
-
Osztott tömítőkészlet javításhoz is elérhető
