Torziós rugók balra tekercselve

Torziós rugók balra tekercselve
Torziós rugók balra tekercselve

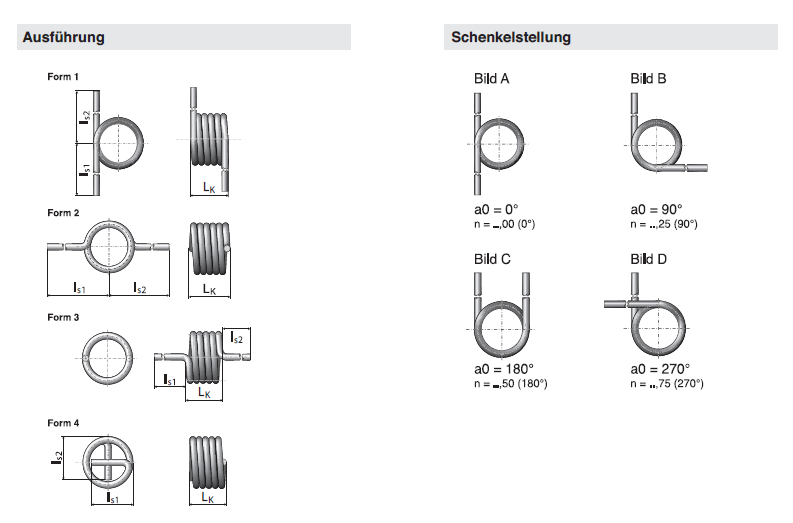

Kivitel és szárállás
Kivitel és szárállás
Torziós rugók balra tekercselve
Kivitel és szárállás

Leírás

Megbízható nyomatékleadás precíziós kialakítással

A Hennlich kínálatában elérhető balmenetes torziós rugók kiváló megoldást nyújtanak minden olyan alkalmazáshoz, ahol forgatónyomaték ébred, és azt precízen kell továbbítani. Ezek a hengeres kialakítású rugók állandó huzalátmérővel és lineáris nyomaték-karakterisztikával rendelkeznek, így kiszámíthatóan és egyenletesen viselkednek a terhelés során.

Az általunk forgalmazott szabványos torziós rugók 1.4310-es rozsdamentes acélból készülnek, DIN 2194 szabvány szerint, 1. minőségi osztályban. A hidegalakítással gyártott rugók kiváló rugalmasságot és korrózióállóságot biztosítanak ipari környezetben is.

Részletes leírás és letölthető dokumentumok
...
Bővebb információ a bejelentkezést követően
Bejelentkezés

Kérdése van? Segítünk!

Bajusz-Gubik Brigitta

Bajusz-Gubik Brigitta

Termékmenedzser

+36 76 509 655 +36 30 342 1426 gubik@hennlich.hu
Szűrő
Részletes keresés
Külső átmérő
Fok
Huzalvastagság
Hossz- rugótest
Belső átmérő
Tételszám Típus Külső átmérő (mm) Fok (°) Huzalvastagság (mm) Hossz- rugótest (mm) Belső átmérő (mm)
M04L20 Torziós rugó 1.4310 savál. ac
d=0,4 Di=3,9 n=5
 		Balmenettel 4,7 171,1 0,4 3 3,9
További információ a bejelentkezést követően
M04L21 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=5,25
 		Balmenettel 4,7 179,6 0,4 3 3,9
További információ a bejelentkezést követően
M04L22 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=5,5
 		Balmenettel 4,7 188,2 0,4 3 3,9
További információ a bejelentkezést követően
M04L23 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=5,75
 		Balmenettel 4,7 196,8 0,4 3 3,9
További információ a bejelentkezést követően
M04L32 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=7,5
 		Balmenettel 4,7 256,6 0,4 4 3,9
További információ a bejelentkezést követően
M04L40 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=8
 		Balmenettel 4,7 273,8 0,4 4 3,9
További információ a bejelentkezést követően
M04L50 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=11
 		Balmenettel 4,7 376,4 0,4 5 3,9
További információ a bejelentkezést követően
M04L60 Torziós rugó 1.4310 savál. ac.
d=0,4 Di=3,9 n=15
 		Balmenettel 4,7 513,3 0,4 7 3,9
További információ a bejelentkezést követően
M05L20 Torziós rugó 1.4310 savál. ac.
d=0,5 Di=5,9 n=5
 		Balmenettel 6,9 194 0,5 3 5,9
További információ a bejelentkezést követően
M05L21 Torziós rugó 1.4310 savál. ac.
d=0,5 Di=5,9 n=5,25
 		Balmenettel 6,9 203,7 0,5 3 5,9
További információ a bejelentkezést követően
M05L22 Torziós rugó 1.4310 savál. ac.
d=0,5 Di=5,9 n=5,5
 		Balmenettel 6,9 213,4 0,5 4 5,9
További információ a bejelentkezést követően
M05L23 Torziós rugó 1.4310 savál. ac.
d=0,5 Di=5,9 n=5,75
 		Balmenettel 6,9 223,1 0,5 4 5,9
További információ a bejelentkezést követően

Dokumentumok

Rugo-Mach-Tech-A4.pdf 1.4 MB

Előnyök

  • Lineáris nyomatéki karakterisztika
  • Megbízható működés hosszú távon
  • Rozsdamentes acél kivitel (1.4310)
  • DIN 2194 szerinti minőség (1. osztály)
  • Hatékony erő- és nyomatékátadás a szárakon keresztül
  • Balmenetes kivitel – speciális beépítési igényekhez

Alkalmazási terület

  • Gépgyártás és gépkarbantartás
  • Automatizálás és robottechnika
  • Zárszerkezetek és reteszelő mechanizmusok
  • Orvostechnikai eszközök
  • Járműipar és egyedi gépek

Működési elv

A nyomaték és az erő a két karon keresztül adódik át, ami egyszerű és hatékony kialakítást tesz lehetővé különféle gépészeti és automatizálási alkalmazásokban. A balmenetes kivitel különösen hasznos lehet, ha a beépítés ezt megköveteli.
