Leírás
Torziós erőátvitel precízen, hosszú élettartammal
A Hennlich kínálatában elérhető jobbmenetes karos rugók (más néven torziós vagy csavarrugók) kiválóan alkalmazhatók minden olyan felhasználási területen, ahol forgatónyomaték keletkezik, és azt megbízhatóan kell továbbítani. Ezek a rugók hengeres kialakításúak, állandó huzalátmérővel, és lineáris nyomaték-karakterisztikával rendelkeznek, így kiszámíthatóan viselkednek a terhelés során.
Az általunk kínált szabványos karos rugók 1.4310-es rozsdamentes acélból készülnek, hidegalakítással, a DIN 2194 szabvány 1. minőségi osztályának megfelelően. Ez a kivitel hosszú élettartamot és kiváló korrózióállóságot biztosít, így ipari környezetben is kiválóan megállja a helyét.
Kérdése van? Segítünk!
| Tételszám | Típus | Külső átmérő (mm) | Fok (°) | Belső átmérő (mm) | Huzalvastagság (mm) | Hossz- rugótest (mm) | |
|---|---|---|---|---|---|---|---|
| M04R20 | Jobbmenettel | 4,7 | 171,1 | 3,9 | 0,4 | 3 |
További információ a bejelentkezést követően
|
| M04R21 | Jobbmenettel | 4,7 | 179,6 | 3,9 | 0,4 | 3 |
További információ a bejelentkezést követően
|
| M04R22 | Jobbmenettel | 4,7 | 188,2 | 3,9 | 0,4 | 3 |
További információ a bejelentkezést követően
|
| M04R23 | Jobbmenettel | 4,7 | 196,8 | 3,9 | 0,4 | 3 |
További információ a bejelentkezést követően
|
| M04R32 | Jobbmenettel | 4,7 | 256,6 | 3,9 | 0,4 | 4 |
További információ a bejelentkezést követően
|
| M04R40 | Jobbmenettel | 4,7 | 273,8 | 3,9 | 0,4 | 4 |
További információ a bejelentkezést követően
|
| M04R50 | Jobbmenettel | 4,7 | 376,4 | 3,9 | 0,4 | 5 |
További információ a bejelentkezést követően
|
| M04R60 | Jobbmenettel | 4,7 | 513,3 | 3,9 | 0,4 | 7 |
További információ a bejelentkezést követően
|
| M05R20 | Jobbmenettel | 6,9 | 194 | 5,9 | 0,5 | 3 |
További információ a bejelentkezést követően
|
| M05R21 | Jobbmenettel | 6,9 | 203,7 | 5,9 | 0,5 | 3 |
További információ a bejelentkezést követően
|
| M05R22 | Jobbmenettel | 6,9 | 213,4 | 5,9 | 0,5 | 4 |
További információ a bejelentkezést követően
|
| M05R23 | Jobbmenettel | 6,9 | 223,1 | 5,9 | 0,5 | 4 |
További információ a bejelentkezést követően
|
| M05R32 | Jobbmenettel | 6,9 | 291 | 5,9 | 0,5 | 5 |
További információ a bejelentkezést követően
|
| M05R40 | Jobbmenettel | 6,9 | 310,4 | 5,9 | 0,5 | 5 |
További információ a bejelentkezést követően
|
| M05R50 | Jobbmenettel | 6,9 | 426,9 | 5,9 | 0,5 | 6 |
További információ a bejelentkezést követően
|
| M05R60 | Jobbmenettel | 6,9 | 582,1 | 5,9 | 0,5 | 8 |
További információ a bejelentkezést követően
|
| M07R10 | Jobbmenettel | 5,9 | 112,6 | 4,5 | 0,7 | 5 |
További információ a bejelentkezést követően
|
| M07R11 | Jobbmenettel | 5,9 | 118,2 | 4,5 | 0,7 | 5 |
További információ a bejelentkezést követően
|
| M07R12 | Jobbmenettel | 5,9 | 123,9 | 4,5 | 0,7 | 5 |
További információ a bejelentkezést követően
|
| M07R13 | Jobbmenettel | 5,9 | 129,5 | 4,5 | 0,7 | 5 |
További információ a bejelentkezést követően
|
| M07R16 | Jobbmenettel | 5,9 | 202,7 | 4,5 | 0,7 | 7 |
További információ a bejelentkezést követően
|
| M07R17 | Jobbmenettel | 5,9 | 208,3 | 4,5 | 0,7 | 8 |
További információ a bejelentkezést követően
|
| M07R18 | Jobbmenettel | 5,9 | 213,9 | 4,5 | 0,7 | 8 |
További információ a bejelentkezést követően
|
| M07R19 | Jobbmenettel | 5,9 | 219,6 | 4,5 | 0,7 | 8 |
További információ a bejelentkezést követően
|
Összeszerelés

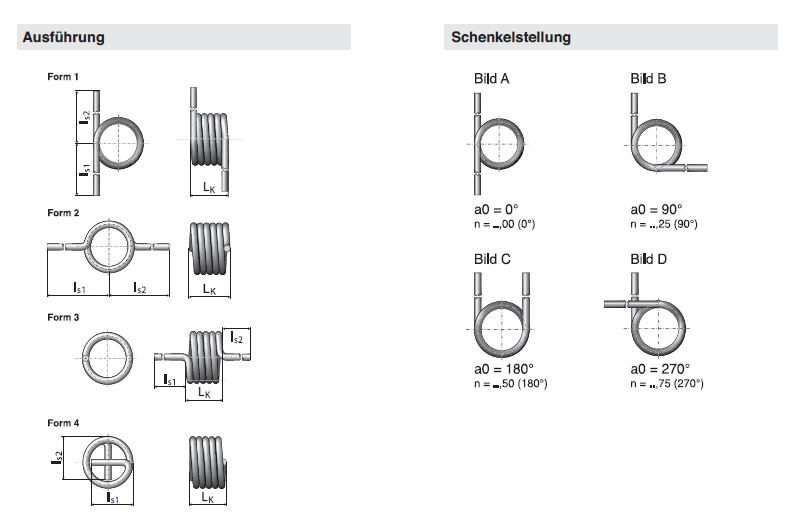

A rugók kialakítása lehetővé teszi, hogy az erő- és nyomatékátvitel a két karon keresztül történjen, ami gyors és megbízható beépítést tesz lehetővé – különösen olyan rendszerekben, ahol jobbmenetes csavarás szükséges.
Alkalmazási terület
- Gépek és ipari berendezések
- Automatizálás, robotika
- Zárszerkezetek, reteszelő rendszerek
- Elektronikai és orvostechnikai eszközök
-
Járműipar és precíziós mechanika
Előnyök
- Lineáris nyomatéki karakterisztika
- Kiváló korrózióállóság (1.4310 rozsdamentes acél)
- DIN 2194 szerinti gyártás (1. osztály)
- Jobbmenetes kivitel
- Megbízható erő- és nyomatékátvitel
-
Kompakt méret és egyszerű beépítés
