Bevonatos nagyteljesítményű nyomórugók – FK2000 rugóacélból

Szűrő
Részletes keresés
Huzalátmérő
Külső átmérő
Belső átmérő
Terheletlen hossz
Rugóállandó
Rugóút
Ln megengedett legkisebb rugóhossz
Ln-hez tartozó max. megengedett erő

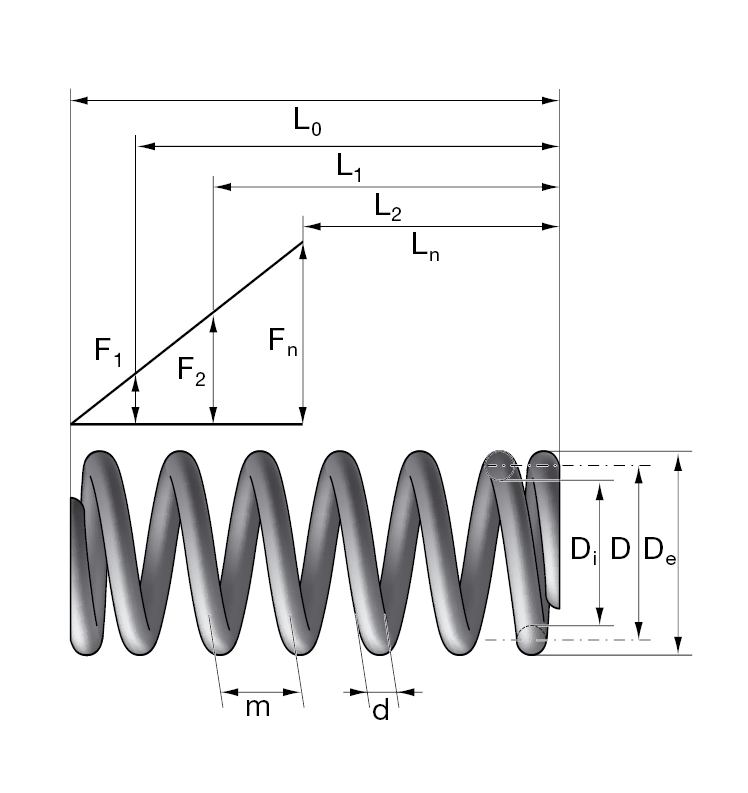

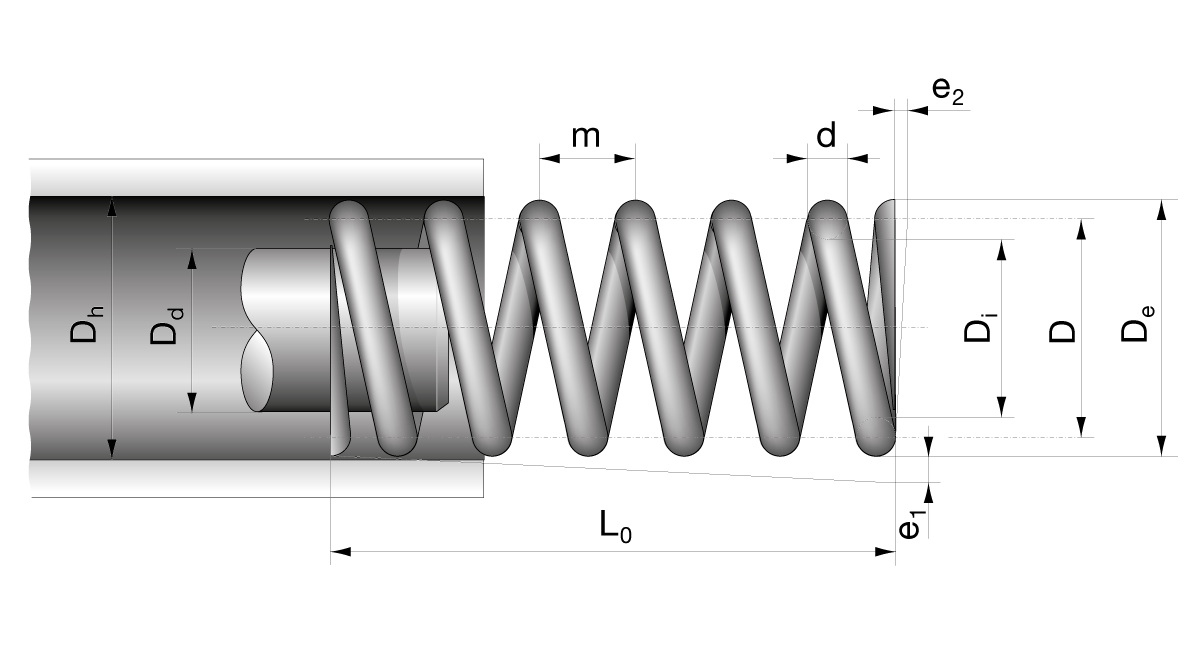

Tételszám Huzalátmérő (mm) Külső átmérő (mm) Belső átmérő (mm) Terheletlen hossz (mm) Rugóállandó (N/mm) Rugóút (mm) Ln megengedett legkisebb rugóhossz (mm) Ln-hez tartozó max. megengedett erő (N) Anyagminőség
81/55/1 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=47 n=3,5
Többrétegű cink bevonat
6,3 29,2 16,6 47 360,74 9 38 3254,4 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/2 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=57 n=4,5
Többrétegű cink bevonat
6,3 29,2 16,6 57 280,57 12,1 44,9 3399,6 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/3 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=70 n=3,5
Többrétegű cink bevonat
6,3 29,2 16,6 70 217,68 16,1 53,9 3513,4 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/4 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=87 n=7,5
Többrétegű cink bevonat
6,3 29,2 16,6 87 168,34 21,4 65,6 3602,7 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/5 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=107 n=9,5
Többrétegű cink bevonat
6,3 29,2 16,6 107 132,9 27,6 79,4 3666,9 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/6 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=126 n=11,5
Többrétegű cink bevonat
6,3 29,2 16,6 126 109,79 32,8 93,2 3598,9 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/55/7 Nyomórugó rugóacél 1.7102
d=6,3 D=22,9 Lo=155 n=14,5
Többrétegű cink bevonat
6,3 29,2 16,6 155 87,07 41,1 113,9 3575,7 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/66/1 Nyomórugó rugóacél 1.7102
d=6,3 D=24,8 Lo=49 n=3,5
Többrétegű cink bevonat
6,3 31,1 18,5 49 284,01 11 38 3130,3 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/66/2 Nyomórugó rugóacél 1.7102
d=6,3 D=24,8 Lo=60 n=4,5
Többrétegű cink bevonat
6,3 31,1 18,5 60 220,9 15,1 44,9 3339,2 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/66/3 Nyomórugó rugóacél 1.7102
d=6,3 D=24,8 Lo=73 n=5,8
Többrétegű cink bevonat
6,3 31,1 18,5 73 171,39 19,1 53,9 3280,3 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/66/4 Nyomórugó rugóacél 1.7102
d=6,3 D=24,8 Lo=91 n=7,5
Többrétegű cink bevonat
6,3 31,1 18,5 91 132,54 25,4 65,6 3366,7 Hochleistungsfederstahl
További információ a bejelentkezést követően
81/66/5 Nyomórugó rugóacél 1.7102
d=6,3 D=24,8 Lo=112 n=9,5
Többrétegű cink bevonat
6,3 31,1 18,5 112 104,64 32,6 79,4 3410,2 Hochleistungsfederstahl
További információ a bejelentkezést követően

Leírás

Az ipari gépek és berendezések kompakt tervezésének egyik legnagyobb kihívása a rendelkezésre álló szűk térfogat és a megkövetelt magas dinamikus rugóerő összehangolása. A HENNLICH FK2000-es rugóacélból készülő nyomórugói kifejezetten erre a mérnöki feladatra lettek kifejlesztve: az alapanyag 2150 N/mm²-es szakítószilárdsága (Rm) jelentősen meghaladja a hagyományos 1.1200 szénacél vagy az 1.8159 ötvözet szilárdsági szintjét. Ennek a kiemelkedő szilárdságnak és a 79 000 N/mm²-es nyírási rugalmassági modulusnak köszönhetően a rugó lényegesen nagyobb mechanikai energia tárolására képes adott térfogatban. Ez a tervezők számára közvetlen súly- és helymegtakarítást jelent, megőrizve a hosszú távú alak- és feszültségstabilitást.

A nagy szilárdságú acélok felületvédelme kritikus pont: a hagyományos galvanikus horganyzás savas fázisában keletkező atomi hidrogén beépülhet az acél kristályrácsába, ami katasztrofális, spontán ridegtörést okozhat üzemi terhelés alatt. Az FK2000 rugók ezt a kockázatot teljes mértékben kiküszöbölik a fejlett cinklemezes (Delta-Tone) bevonattechnológiával. A mindössze 7–13 µm vastag, matt-ezüst védőréteg nem-elektrolitikus eljárással kerül felhordásra, így garantálja a 100%-os hidrogénridegedés-mentességet. A DIN 50021 SS és ISO 9227 szabvány szerinti sópermetteszten 240–480 órás vörösrozsda elleni védelmet nyújtó bevonat kiváló tapadást és rugalmasságot biztosít, így dinamikus összenyomódás során sem pattogzik le a menetekről.

Valamennyi FK2000 nyomórugó a DIN 2095 szabvány szerinti legszigorúbb, 1. minőségi fokozat előírásai szerint készül. A hengeres csavarrugók végei zártak és derékszögben köszörültek, ami párhuzamos felfekvést, tengelyirányú erőbevezetést és minimális excentricitást eredményez. A -20 °C és +160 °C közötti tartós üzemi hőmérsékleten használható FK2000 rugók megbízhatóan ellenállnak az üléssel (feszültségrelaxációval) szemben, minimalizálva a karbantartási ciklusok gyakoriságát és az üzemkiesések kockázatát.

Jellemzők

  • Anyagminőség: FK2000 ultra-nagy szilárdságú, speciálisan nemesített ipari rugóacél (Rm = 2150 N/mm²).
  • Kiemelkedő erősűrűség: Kisebb rugótérfogat és huzalméret mellett is maximális mechanikai erőkifejtés és energiatárolás.
  • Delta-Tone cinklemezes bevonat: Nem-elektrolitikus, 7–13 µm vastag mikroréteg, amely teljes mentességet biztosít a hidrogénridegedéssel szemben.
  • Magas korrózióállóság: 240–480 órás ellenállás a DIN 50021 SS / ISO 9227 szerinti sópermetteszten.
  • Precíziós DIN 2095 (1. osztály) kivitel: Szűk gyártási tűrések, zárt és merőlegesen köszörült felfekvő rugóvégek az excentrikus terhelés megakadályozására.

Előnyök

  • Kiemelkedő feszültségtűrés: Az FK2000 alapanyag szakítószilárdsága és fáradási határa jelentősen meghaladja az 1.8159 (CrV) acél értékeit.
  • Minimális relaxáció: Még tartós, magas hőmérsékleten történő igénybevétel mellett is stabil marad a rugóerő, elkerülve a gépbeállítások módosításának szükségességét.
  • Helytakarékos konstrukció: Kisebb rugóátmérővel és hosszal érhető el ugyanaz a rugómerevség (R), mint a standard típusoknál.
  • Színkódolt korrózióvédelem: Az epoxibevonat nemcsak esztétikai elem, hanem védelmet nyújt a vegyi hatások ellen, és egyértelműen jelzi a terhelési osztályt.

Alkalmazási terület

Az FK2000-es sorozatot a legkritikusabb ipari környezetekre optimalizáltuk:

  • Nagysebességű precíziós présszerszámok: Ahol a percenkénti löketszám és a folyamatos üzem magas hőtermeléssel jár.
  • Nukleáris és hadiipar: Olyan kioldó- és biztonsági mechanizmusok, ahol a rugónak évtizedekig kell feszített állapotban állnia relaxáció nélkül, majd tizedmásodpercek alatt kell leadnia a maximális energiát.
  • Olaj- és gázipar: Mélytengeri szelepek és fúróberendezések, ahol a kompakt méret és az extrém teherbírás kombinációja alapfeltétel.
  • High-tech gépgyártás: Robotkarok és dinamikus aktuátorok, ahol minden gramm megtakarított tömeg növeli a rendszer hatékonyságát.

Műszaki adatok

Paraméter

Érték / Specifikáció

Alapanyag

FK2000 High-Tensile Alloy Steel

Keresztmetszet

Profilhuzal (téglalap vagy trapéz) az optimális térkihasználásért

Felületkezelés

Többlépcsős golyószórat + korrózióálló bevonat

Üzemi hőmérséklet

Tartósan +200°C-ig alkalmazható speciális kezeléssel

Élettartam

Dinamikus igénybevétel esetén > 3.000.000 ciklus (megfelelő méretezésnél)

Szabványok

Meghaladja az ISO 10243 követelményeit


Működési elv

Az FK2000 rugóacél egy szigorúan ellenőrzött szemcseszerkezetű, mikroötvözött alapanyag. Működése során a rendkívül magas rugalmassági határ (Re) biztosítja, hogy a rugó még a löket végpontján jelentkező maximális feszültség esetén is rugalmas tartományban maradjon.

A rugók téglalap vagy speciális profilú huzalból készülnek, ami optimalizálja a menetek közötti teret, így nagyobb energiatároló képességet biztosít azonos beépítési magasság mellett, mint a körszelvényű huzalok. A golyósszórt felület és a speciális hőkezelési ciklus garantálja a feszültséggyűjtő pontok minimalizálását.

GYIK

Miben nyújt többet az FK2000 rugóacél az 1.8159 (51CrV4) és 1.7102 (54SiCr6) anyagokhoz képest?

Az FK2000 acél legfőbb megkülönböztető előnye a 2150 N/mm²-es rendkívüli szakítószilárdság, amely számottevően felülmúlja a többi ötvözet mechanikai határait a d = 3–15 mm-es tartományban. Ez teszi lehetővé a maximális erősűrűséget: azonos beépítési térben jelentősen nagyobb rugóerő fejthető ki, vagy azonos erő mellett kisebb méretű, könnyebb rugó építhető be.

Miért kritikus a Delta-Tone cinklemezes bevonat a 2000 N/mm² feletti rugóacéloknál?

A 2000 N/mm² feletti szilárdságú acélok rendkívül érzékenyek a hidrogén okozta ridegtörésre, amely a hagyományos galvanikus horganyzás savas fürdőjében törvényszerűen kialakulhat. A Delta-Tone nem-elektrolitikus, cinkpelyhes eljárás, amely nem használ savas maratást, így teljesen hidrogénridegedés-mentes, miközben 240–480 órás korrózióvédelmet garantál a sópermetteszten.

Hogyan viselkedik az FK2000 nyomórugó folyamatos magas hőmérsékleten?

Az FK2000 rugók stabil mechanikai tulajdonságaikat és feszültségtartásukat tartósan +160 °C közeghőmérsékletig képesek megbízhatóan fenntartani. Ennél magasabb, akár 200 °C feletti folyamatos üzemi környezethez a HENNLICH kínálatában található 1.8159 rugóacél, vagy a speciális Inconel és Nimonic ötvözetek jelentik a megfelelő választást.
